Arduino - Wassersensor-Relais

In diesem Tutorial lernen wir, wie man einen Arduino verwendet, um ein Relais zu aktivieren, wenn Wasser erkannt wird. Danach können Sie das Relais an eine Pumpe oder eine Sirene bzw. einen Summer anschließen, um einen Wasseralarm auszulösen.

Erforderliche Hardware

1	×	Arduino Uno R3
1	×	USB 2.0 Kabel Typ A/B (für USB-A PC)
1	×	USB 2.0 Kabel Typ C/B (für USB-C PC)
1	×	Water level sensor
1	×	Relais
1	×	12V Netzteil
1	×	DC-Stromanschluss
1	×	Verbindungskabel
1	×	(Optional) 12V Pumpe
1	×	(Optional) 12V Active Buzzer
1	×	(Empfohlen) Schraubklemmenblock-Shield für Arduino Uno
1	×	(Empfohlen) Breadboard-Shield für Arduino Uno
1	×	(Empfohlen) Gehäuse für Arduino Uno
1	×	(Empfohlen) Prototyping-Grundplatte & Breadboard-Kit für Arduino Uno

Oder Sie können die folgenden Kits kaufen:

1	×	DIYables STEM V3 Starter-Kit (Arduino enthalten)
1	×	DIYables Sensor-Kit (30 Sensoren/Displays)
1	×	DIYables Sensor-Kit (18 Sensoren/Displays)

Offenlegung: Einige der in diesem Abschnitt bereitgestellten Links sind Amazon-Affiliate-Links. Wir können eine Provision für Käufe erhalten, die über diese Links getätigt werden, ohne zusätzliche Kosten für Sie. Wir schätzen Ihre Unterstützung.

Über Wassersensor und Relais

Wenn Sie nichts über Wassersensor und Relais wissen, informieren Sie sich in den folgenden Tutorials darüber:

Arduino - Water Sensor tutorial
Arduino - Relay tutorial

Wie es funktioniert

Arduino liest periodisch den Wert des Wassersensors aus. Wenn der Wert einen vordefinierten Schwellenwert überschreitet, aktiviert Arduino das Relais; andernfalls deaktiviert Arduino das Relais.

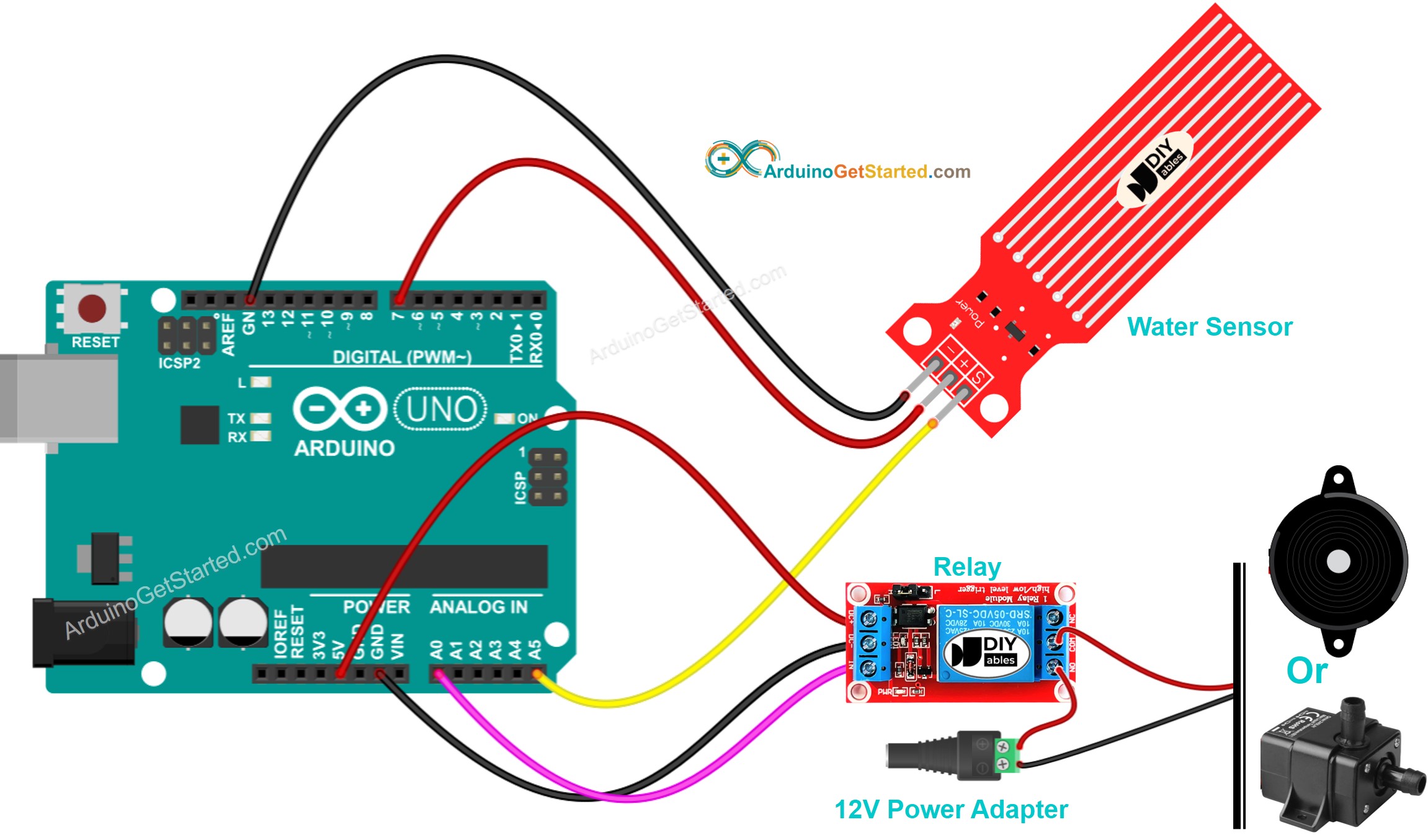

Verdrahtungsdiagramm

Schaltplan: Arduino-Wassersensor steuert Relais

Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.

Arduino-Code

/* * Dieser Arduino Code wurde von newbiely.de entwickelt * Dieser Arduino Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt. * Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte: * https://newbiely.de/tutorials/arduino/arduino-water-sensor-relay */ #define RELAY_PIN A0 // The Arduino pin that connects to the relay #define POWER_PIN 7 // The Arduino pin that provides the power to the water sensor #define SIGNAL_PIN A5 // The Arduino pin that reads the value from the water sensor #define THRESHOLD 500 // The threshold for water detectiion void setup() { Serial.begin(9600); pinMode(RELAY_PIN, OUTPUT); // configure D2 pin as an OUTPUT pinMode(POWER_PIN, OUTPUT); // configure D7 pin as an OUTPUT digitalWrite(POWER_PIN, LOW); // turn the water sensor OFF digitalWrite(RELAY_PIN, LOW); // dectivates relay } void loop() { digitalWrite(POWER_PIN, HIGH); // turn the water sensor's power ON delay(10); // wait 10 milliseconds int value = analogRead(SIGNAL_PIN); // read the analog value from sensor digitalWrite(POWER_PIN, LOW); // turn the water sensor's power OFF if (value > THRESHOLD) { Serial.print("The water is detected"); digitalWrite(RELAY_PIN, HIGH); // activates relay } else { digitalWrite(RELAY_PIN, LOW); // dectivates relay } delay(1000); }

Schnelle Schritte

Verbinde den Arduino über ein USB-Kabel mit dem PC
Öffne die Arduino IDE und wähle das richtige Board und den richtigen Port
Kopiere den obigen Code und öffne ihn in der Arduino IDE
Passe den Wert von THRESHOLD im Code an, um einen geeigneten Wert für deine Anwendung festzulegen
Klicke in der Arduino IDE auf die Hochladen-Schaltfläche, um den Code auf den Arduino hochzuladen

Den Wassersensor ins Wasser einbauen
Den Zustand des Relais sehen

Code-Erklärung

Lies die zeilenweise Erklärung in den Kommentarzeilen des Quellcodes!
