Arduino - Automatisches Bewässerungssystem

Das automatische Bewässerungssystem ist Teil des intelligenten Gartens. In diesem Tutorial lernen wir, wie man ein automatisches Bewässerungssystem für den Garten mit Arduino, einem Bodenfeuchtigkeitssensor, einem Relais und einer Pumpe baut. Im Detail:

Wenn der Boden trocken ist, steuert Arduino automatisch ein Relais, um eine Pumpe einzuschalten und die Pflanzen zu bewässern.
Wenn der Boden nass ist, steuert Arduino automatisch ein Relais, um eine Pumpe auszuschalten.

Erforderliche Hardware

1	×	Arduino Uno R3
1	×	USB 2.0 Kabel Typ A/B (für USB-A PC)
1	×	USB 2.0 Kabel Typ C/B (für USB-C PC)
1	×	Kapazitiver Bodenfeuchtigkeitssensor
1	×	Relais
1	×	12V Pumpe
1	×	Vinyl Tube
1	×	12V Netzteil
1	×	DC-Stromanschluss
1	×	Verbindungskabel
1	×	(Empfohlen) Schraubklemmenblock-Shield für Arduino Uno
1	×	(Empfohlen) Breadboard-Shield für Arduino Uno
1	×	(Empfohlen) Gehäuse für Arduino Uno
1	×	(Empfohlen) Prototyping-Grundplatte & Breadboard-Kit für Arduino Uno

Oder Sie können die folgenden Kits kaufen:

1	×	DIYables STEM V3 Starter-Kit (Arduino enthalten)
1	×	DIYables Sensor-Kit (30 Sensoren/Displays)
1	×	DIYables Sensor-Kit (18 Sensoren/Displays)

Offenlegung: Einige der in diesem Abschnitt bereitgestellten Links sind Amazon-Affiliate-Links. Wir können eine Provision für Käufe erhalten, die über diese Links getätigt werden, ohne zusätzliche Kosten für Sie. Wir schätzen Ihre Unterstützung.

Kaufhinweis: Viele kapazitive Bodenfeuchtigkeitssensoren auf dem Markt sind von geringer Qualität, unabhängig von der Version. Wir empfehlen dringend den Kauf des Sensors mit TLC555I-Chip von der Marke DIYables über den obigen Link. Wir haben ihn getestet und er funktionierte gut.

Über Bodenfeuchtigkeitssensor und Pumpe

Wenn Sie nichts über Pumpe und Bodenfeuchtigkeitssensor (Pinbelegung, wie sie funktionieren, wie man sie programmiert ...) wissen, lernen Sie in den folgenden Tutorials darüber:

Arduino - Soil Moisture Sensor tutorial
Arduino - Controls Pump tutorial

Verdrahtungsdiagramm

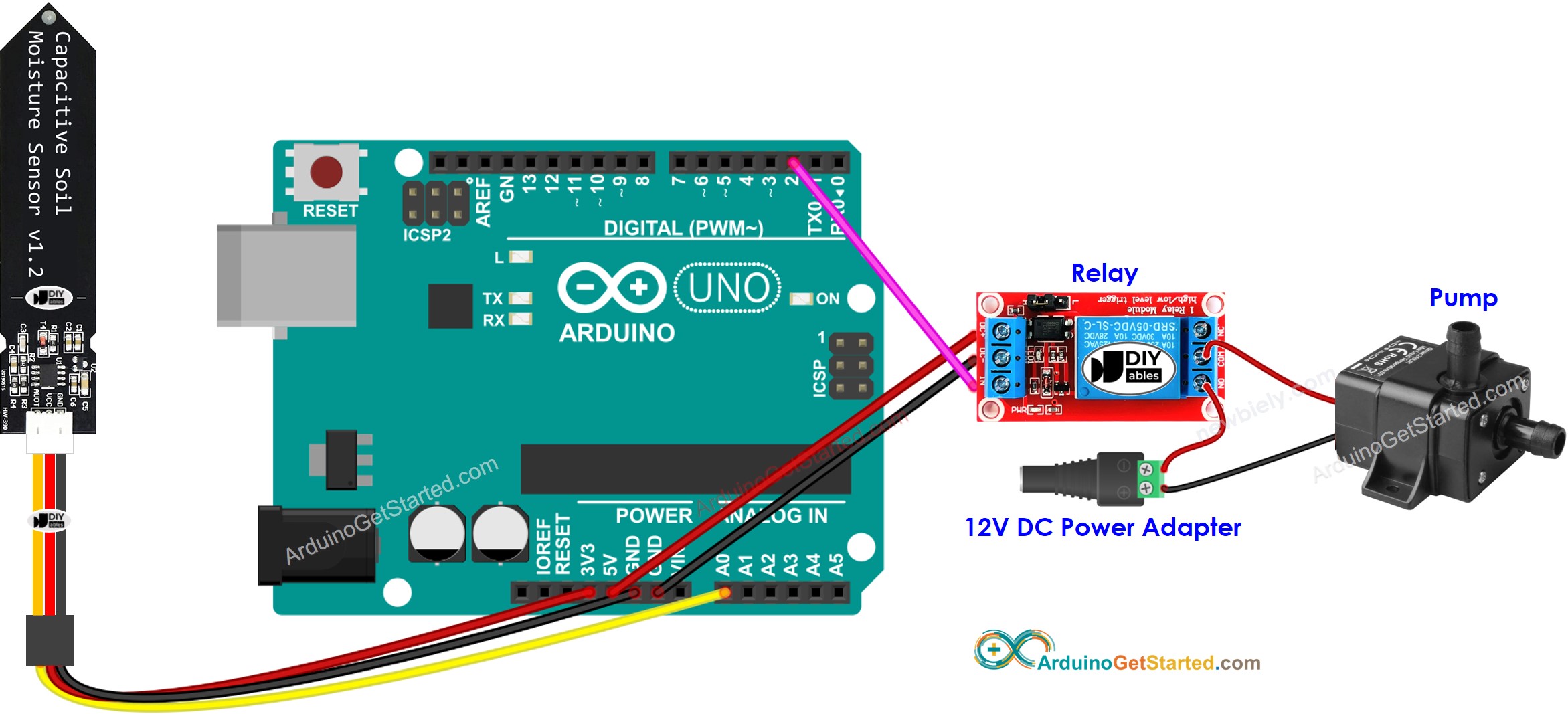

Arduino-Bodenfeuchtigkeitssensor Pumpenschaltplan

Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.

Arduino-Code

/* * Dieser Arduino Code wurde von newbiely.de entwickelt * Dieser Arduino Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt. * Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte: * https://newbiely.de/tutorials/arduino/arduino-automatic-irrigation-system */ #define RELAY_PIN 2 // Arduino pin that connects to relay #define MOISTURE_PIN A0 // Arduino pin that connects to AOUT pin of moisture sensor #define THRESHOLD 530 // CHANGE YOUR THRESHOLD HERE void setup() { Serial.begin(9600); pinMode(RELAY_PIN, OUTPUT); } void loop() { int value = analogRead(MOISTURE_PIN); // read the analog value from sensor if (value > THRESHOLD) { Serial.print("The soil is DRY => turn pump ON"); digitalWrite(RELAY_PIN, HIGH); } else { Serial.print("The soil is WET => turn pump OFF"); digitalWrite(RELAY_PIN, LOW); } Serial.print(" ("); Serial.print(value); Serial.println(")"); delay(500); }

Schnelle Schritte

Führe eine Kalibrierung durch, um die Nass-Trocken-Schwelle zu bestimmen, siehe Arduino - Calibrates Soil Moisture Sensor
Passe den kalibrierten Schwellenwert im Code an
Öffne den Serial Monitor in der Arduino IDE
Lade den Code auf den Arduino hoch
Sieh das Ergebnis im Serial Monitor

COM6

Send

The soil is DRY => turn pump ON The soil is DRY => turn pump ON The soil is DRY => turn pump ON The soil is DRY => turn pump ON The soil is WET => turn pump OFF The soil is WET => turn pump OFF The soil is WET => turn pump OFF The soil is WET => turn pump OFF

Autoscroll Show timestamp

Clear output

9600 baud

Newline

Code-Erklärung

Lies die Zeile-für-Zeile-Erklärung in den Kommentarzeilen des Quellcodes!

Video Tutorial

Wir erwägen die Erstellung von Video-Tutorials. Wenn Sie Video-Tutorials für wichtig halten, abonnieren Sie bitte unseren YouTube-Kanal , um uns zu motivieren, die Videos zu erstellen.
