Arduino - Temperatursensor - OLED

In diesem Tutorial lernen wir, wie man Arduino programmiert, um die Temperatur vom DS18B20-One-Wire-Sensor zu lesen und sie auf einem OLED-Display anzuzeigen.

Erforderliche Hardware

1	×	Arduino Uno R3
1	×	USB 2.0 Kabel Typ A/B (für USB-A PC)
1	×	USB 2.0 Kabel Typ C/B (für USB-C PC)
1	×	SSD1306 I2C OLED-Display 128x64
1	×	SSD1306 I2C OLED-Display 128x32
1	×	DS18B20 Temperatursensor (mit Adapter)
1	×	DS18B20 Temperatursensor (ohne Adapter)
1	×	Breadboard
1	×	Verbindungskabel
1	×	(Empfohlen) Schraubklemmenblock-Shield für Arduino Uno
1	×	(Empfohlen) Breadboard-Shield für Arduino Uno
1	×	(Empfohlen) Gehäuse für Arduino Uno
1	×	(Empfohlen) Prototyping-Grundplatte & Breadboard-Kit für Arduino Uno

Oder Sie können die folgenden Kits kaufen:

1	×	DIYables STEM V3 Starter-Kit (Arduino enthalten)
1	×	DIYables Sensor-Kit (30 Sensoren/Displays)
1	×	DIYables Sensor-Kit (18 Sensoren/Displays)

Offenlegung: Einige der in diesem Abschnitt bereitgestellten Links sind Amazon-Affiliate-Links. Wir können eine Provision für Käufe erhalten, die über diese Links getätigt werden, ohne zusätzliche Kosten für Sie. Wir schätzen Ihre Unterstützung.

Kaufhinweis: Viele DS18B20-Sensoren auf dem Markt sind von geringer Qualität. Wir empfehlen dringend den Kauf des Sensors von der Marke DIYables über den obigen Link. Wir haben ihn getestet und er funktionierte gut.

Über OLED und DS18B20-Temperatursensor

Wenn Sie nichts über OLED-Displays und den DS18B20-Temperatursensor wissen (Pinbelegung, wie sie funktionieren, wie man sie programmiert ...), lernen Sie sie in den folgenden Tutorials kennen:

Verdrahtungsdiagramm

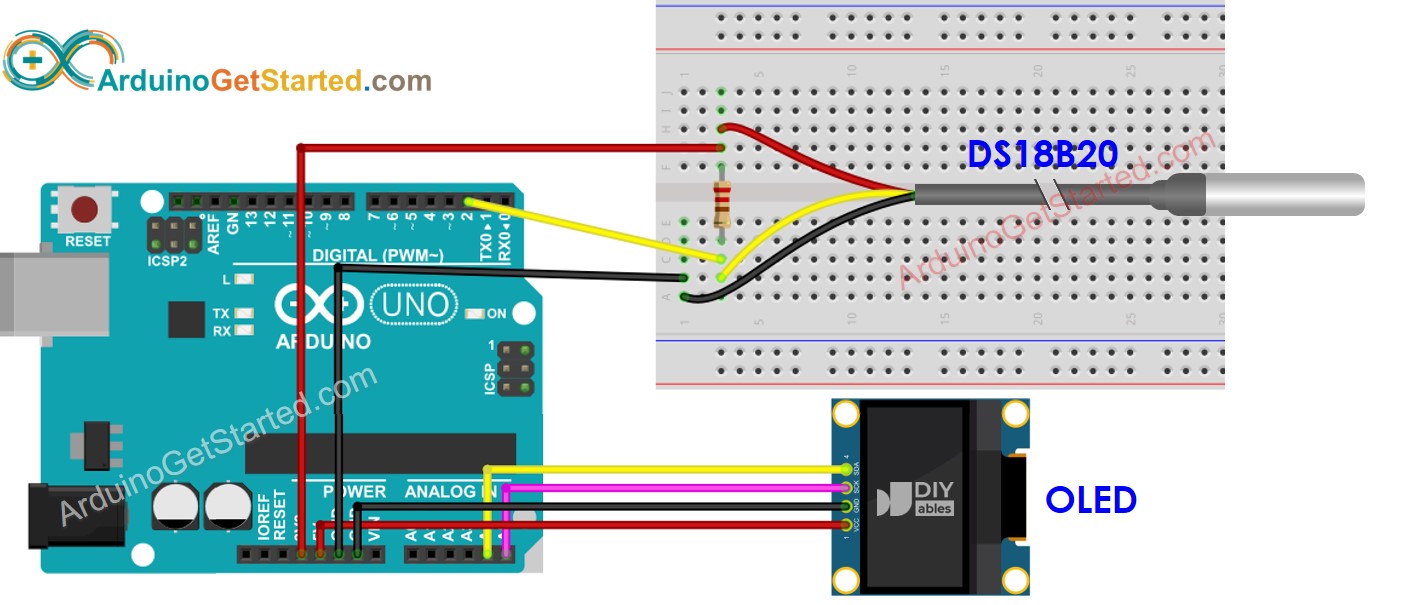

Arduino-Temperatursensor OLED-Schaltplan

Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.

Wir empfehlen den Kauf eines DS18B20-Sensors, der mit einem Verkabelungsadapter geliefert wird für eine einfache Verbindung. Der Adapter verfügt über einen integrierten Widerstand, wodurch ein separater Widerstand in der Verkabelung nicht mehr nötig ist.

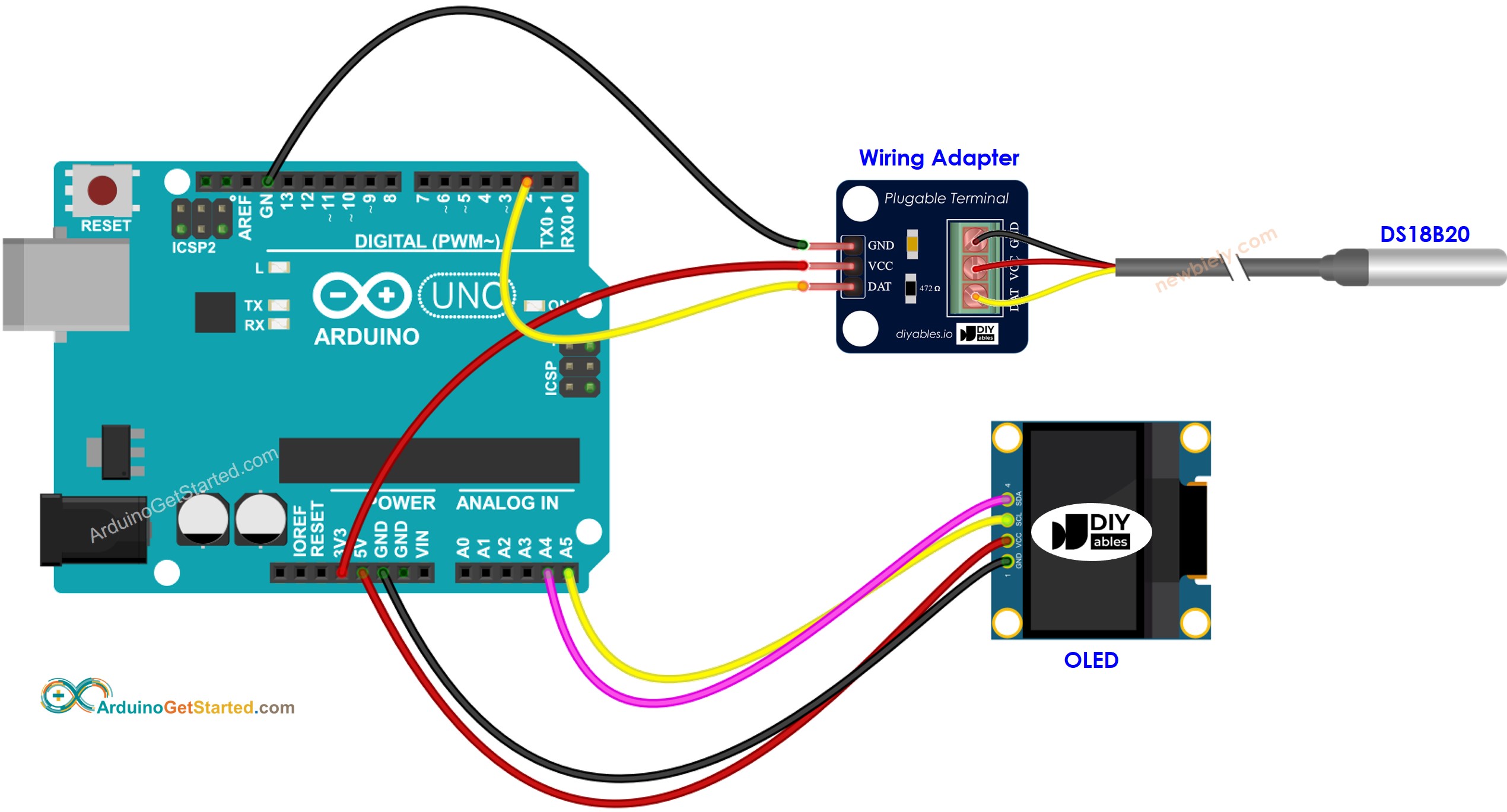

Arduino DS18B20 Temperatursensor OLED Verdrahtungsdiagramm

Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.

Arduino-Code - Temperatur vom DS18B20-Temperatursensor und Anzeige auf dem OLED-Display

/* * Dieser Arduino Code wurde von newbiely.de entwickelt * Dieser Arduino Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt. * Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte: * https://newbiely.de/tutorials/arduino/arduino-temperature-sensor-oled */ #include <Wire.h> #include <Adafruit_GFX.h> #include <Adafruit_SSD1306.h> #include <OneWire.h> #include <DallasTemperature.h> #define SCREEN_WIDTH 128 // OLED display width, in pixels #define SCREEN_HEIGHT 64 // OLED display height, in pixels #define SENSOR_PIN 2 // Arduino pin connected to DS18B20 sensor's DQ pin Adafruit_SSD1306 oled(SCREEN_WIDTH, SCREEN_HEIGHT, &Wire, -1); // create SSD1306 display object connected to I2C OneWire oneWire(SENSOR_PIN); // setup a oneWire instance DallasTemperature tempSensor(&oneWire); // pass oneWire to DallasTemperature library String tempString; void setup() { Serial.begin(9600); // initialize OLED display with address 0x3C for 128x64 if (!oled.begin(SSD1306_SWITCHCAPVCC, 0x3C)) { Serial.println(F("SSD1306 allocation failed")); while (true); } delay(2000); // wait for initializing oled.clearDisplay(); // clear display oled.setTextSize(2); // text size oled.setTextColor(WHITE); // text color oled.setCursor(0, 10); // position to display tempSensor.begin(); // initialize the sensor tempString.reserve(10); // to avoid fragmenting memory when using String } void loop() { tempSensor.requestTemperatures(); // send the command to get temperatures float tempCelsius = tempSensor.getTempCByIndex(0); // read temperature in Celsius tempString = String(tempCelsius, 2); // two decimal places tempString += char(247) + String("C"); Serial.println(tempString); // print the temperature in Celsius to Serial Monitor oledDisplayCenter(tempString); } void oledDisplayCenter(String text) { int16_t x1; int16_t y1; uint16_t width; uint16_t height; oled.getTextBounds(text, 0, 0, &x1, &y1, &width, &height); // display on horizontal and vertical center oled.clearDisplay(); // clear display oled.setCursor((SCREEN_WIDTH - width) / 2, (SCREEN_HEIGHT - height) / 2); oled.println(text); // text to display oled.display(); }

Schnelle Schritte

Öffnen Sie die Arduino IDE auf Ihrem PC.
Navigieren Sie zum Bibliotheken-Symbol in der linken Seitenleiste der Arduino IDE.
Suchen Sie “SSD1306”, und finden Sie dann die SSD1306-Bibliothek von Adafruit.
Klicken Sie auf die Installieren-Schaltfläche, um die Bibliothek zu installieren.

Sie werden aufgefordert, einige weitere Bibliotheksabhängigkeiten zu installieren
Klicken Sie auf die Schaltfläche Alle installieren, um alle Bibliotheksabhängigkeiten zu installieren.

Suchen Sie “DallasTemperature” und finden Sie anschließend die DallasTemperature-Bibliothek von Miles Burton.
Klicken Sie auf die Schaltfläche Installieren, um die DallasTemperature-Bibliothek zu installieren.

Sie werden aufgefordert, die Bibliotheksabhängigkeit zu installieren.
Klicken Sie auf die Schaltfläche Alle installieren, um die OneWire-Bibliothek zu installieren.

Kopieren Sie den obigen Code und öffnen Sie ihn mit der Arduino IDE
Klicken Sie auf die Schaltfläche Hochladen in der Arduino IDE, um den Code auf den Arduino hochzuladen
Tauchen Sie den Sensor in heißes und kaltes Wasser, oder halten Sie den Sensor in der Hand
Sehen Sie das Ergebnis auf dem OLED-Display

※ Notiz:

Der About-Code zentriert den Text automatisch sowohl horizontal als auch vertikal auf dem OLED-Display.
