Arduino - Temperatursensor - LED-Matrix

In diesem Tutorial lernen wir, wie man Arduino programmiert, um die Temperatur von einem DS18B20-One-Wire-Sensor zu lesen und sie auf einer LED-Matrix anzuzeigen.

Erforderliche Hardware

1	×	Arduino Uno R3
1	×	USB 2.0 Kabel Typ A/B (für USB-A PC)
1	×	USB 2.0 Kabel Typ C/B (für USB-C PC)
1	×	FC-16 LED Matrix 32x8
1	×	FC-16 LED Matrix 8x8
1	×	DS18B20 Temperatursensor (mit Adapter)
1	×	Breadboard
1	×	Verbindungskabel
1	×	(Optional) DC-Stromanschluss
1	×	(Empfohlen) Schraubklemmenblock-Shield für Arduino Uno
1	×	(Empfohlen) Breadboard-Shield für Arduino Uno
1	×	(Empfohlen) Gehäuse für Arduino Uno
1	×	(Empfohlen) Prototyping-Grundplatte & Breadboard-Kit für Arduino Uno

Oder Sie können die folgenden Kits kaufen:

1	×	DIYables STEM V3 Starter-Kit (Arduino enthalten)
1	×	DIYables Sensor-Kit (30 Sensoren/Displays)
1	×	DIYables Sensor-Kit (18 Sensoren/Displays)

Offenlegung: Einige der in diesem Abschnitt bereitgestellten Links sind Amazon-Affiliate-Links. Wir können eine Provision für Käufe erhalten, die über diese Links getätigt werden, ohne zusätzliche Kosten für Sie. Wir schätzen Ihre Unterstützung.

Kaufhinweis: Viele DS18B20-Sensoren auf dem Markt sind von geringer Qualität. Wir empfehlen dringend den Kauf des Sensors von der Marke DIYables über den obigen Link. Wir haben ihn getestet und er funktionierte gut.

Über LED-Matrix und DS18B20-Temperatursensor

Wenn Sie nichts über LED-Matrix und den DS18B20-Temperatursensor wissen (Pinbelegung, Funktionsweise, Programmierung ...), lernen Sie in den folgenden Tutorials mehr darüber:

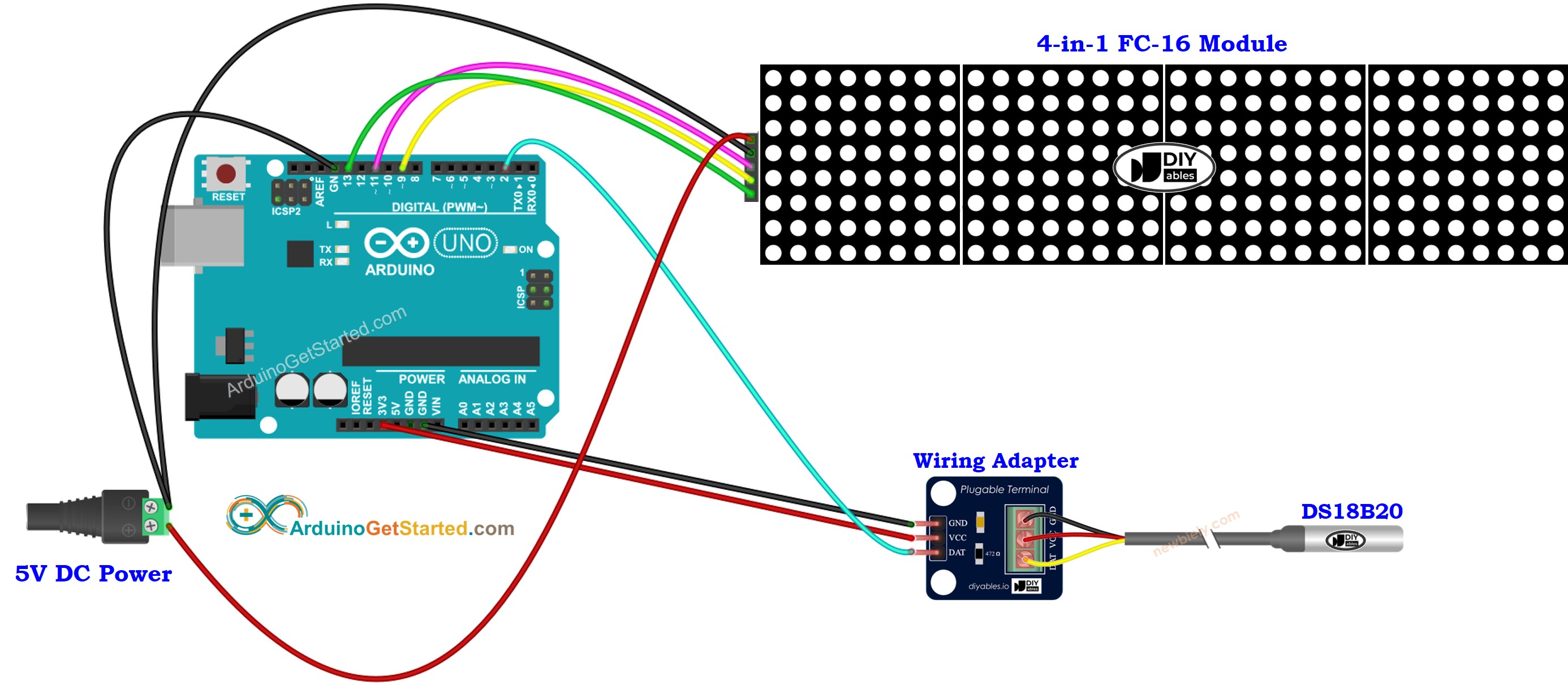

Verdrahtungsdiagramm

Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.

Wir empfehlen den Kauf eines DS18B20-Sensors, der mit einem Verdrahtungsadapter geliefert wird für eine einfache Verbindung. Der Adapter verfügt über einen eingebauten Widerstand, wodurch ein separater Widerstand in der Verkabelung nicht mehr benötigt wird.

Arduino-Code - Temperatur vom DS18B20-Temperatursensor und Anzeige auf einer LED-Matrix

/* * Dieser Arduino Code wurde von newbiely.de entwickelt * Dieser Arduino Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt. * Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte: * https://newbiely.de/tutorials/arduino/arduino-temperature-sensor-led-matrix */ #include <OneWire.h> #include <DallasTemperature.h> #include <DIYables_LED_Matrix.h> #define SENSOR_PIN 2 // DS18B20 data pin OneWire oneWire(SENSOR_PIN); DallasTemperature tempSensor(&oneWire); float tempCelsius; float tempFahrenheit; #define CS_PIN 9 // Chip Select pin for MAX7219 #define NUM_MATRICES 4 // Number of cascaded MAX7219 modules #define SPACING 2 // Spacing between characters DIYables_Max7219 display(CS_PIN, NUM_MATRICES); void setup() { Serial.begin(9600); delay(500); // Initialize temperature sensor tempSensor.begin(); // Initialize the LED matrix display display.setBrightness(1); // Brightness level: 0 to 15 display.clear(); display.show(); } void loop() { // Request and read the temperature tempSensor.requestTemperatures(); tempCelsius = tempSensor.getTempCByIndex(0); tempFahrenheit = (tempCelsius * 9.0 / 5.0) + 32.0; // Print temperature to Serial Monitor Serial.print("Temperature: "); Serial.print(tempCelsius); Serial.print("°C ~ "); Serial.print(tempFahrenheit); Serial.println("°F"); // Clear the display, then print temperature (Celsius) display.clear(); // Convert to C-style string before passing to the print() function String tempStr = String(tempCelsius, 1) + "°C"; // 1 decimal place display.print(tempStr.c_str(), SPACING, 0); display.show(); delay(2000); // Wait 2 seconds before taking the next reading }

Schnelle Schritte

Öffnen Sie die Arduino-IDE auf Ihrem PC.

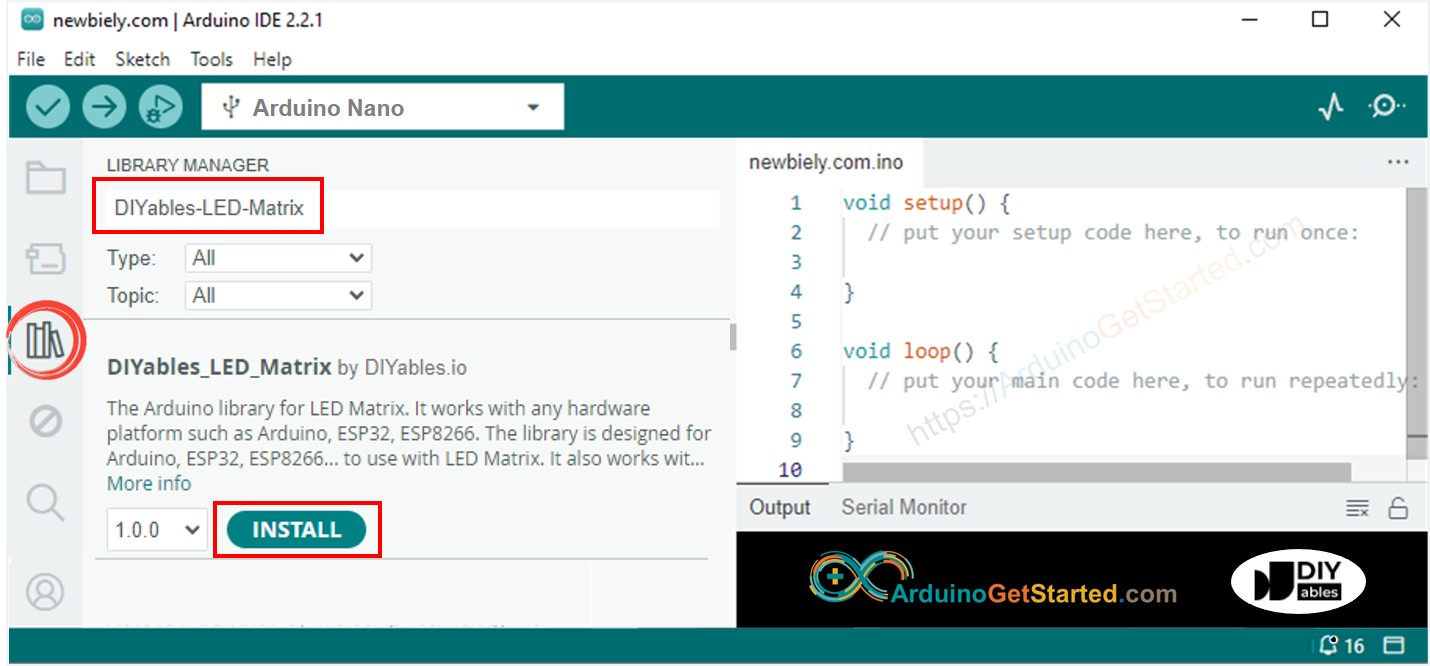

Navigieren Sie zum Bibliotheken-Symbol in der linken Seitenleiste der Arduino-IDE.
Suchen Sie “DIYables-LED-Matrix”, und finden Sie anschließend die LED-Matrix-Bibliothek von DIYables
Klicken Sie auf die Schaltfläche Installieren, um die Bibliothek zu installieren.

Suche “DallasTemperature”, dann finde die DallasTemperature-Bibliothek von Miles Burton.
Klicke auf die Install-Schaltfläche, um die DallasTemperature-Bibliothek zu installieren.

Sie werden aufgefordert, die Bibliotheksabhängigkeit zu installieren.
Klicken Sie auf die Schaltfläche Alle installieren, um die OneWire-Bibliothek zu installieren.

Kopieren Sie den obigen Code und öffnen Sie ihn in der Arduino IDE
Klicken Sie in der Arduino IDE auf die Schaltfläche Hochladen, um den Code auf Arduino zu übertragen
Tauchen Sie den Sensor in heißes und kaltes Wasser, oder halten Sie den Sensor in der Hand
Sehen Sie das Ergebnis auf der LED-Matrix
