Arduino RS-232

In diesem Tutorial lernen wir, wie man die RS-232-Kommunikation mit dem Arduino verwendet. Im Detail werden wir lernen:

So verbinden Sie Arduino mit dem TTL-zu-RS232-Modul
Wie Sie Arduino programmieren, um Daten vom TTL-zu-RS232-Modul zu lesen
Wie Sie Arduino programmieren, um Daten an das TTL-zu-RS232-Modul zu senden

Das Tutorial bietet auch die Anleitung für sowohl Hardware-Serial als auch SoftwareSerial.

Erforderliche Hardware

1	×	Arduino Uno R3
1	×	USB 2.0 Kabel Typ A/B (für USB-A PC)
1	×	USB 2.0 Kabel Typ C/B (für USB-C PC)
1	×	TTL-zu-RS232-Modul
1	×	Verbindungskabel
1	×	(Optional) USB to RS232 Cable
1	×	(Optional) USB to RS232 Converter
1	×	(Optional) RS232 Gender Changer
1	×	(Empfohlen) Schraubklemmenblock-Shield für Arduino Uno
1	×	(Empfohlen) Breadboard-Shield für Arduino Uno
1	×	(Empfohlen) Gehäuse für Arduino Uno
1	×	(Empfohlen) Prototyping-Grundplatte & Breadboard-Kit für Arduino Uno

Oder Sie können die folgenden Kits kaufen:

1	×	DIYables STEM V3 Starter-Kit (Arduino enthalten)
1	×	DIYables Sensor-Kit (30 Sensoren/Displays)
1	×	DIYables Sensor-Kit (18 Sensoren/Displays)

Offenlegung: Einige der in diesem Abschnitt bereitgestellten Links sind Amazon-Affiliate-Links. Wir können eine Provision für Käufe erhalten, die über diese Links getätigt werden, ohne zusätzliche Kosten für Sie. Wir schätzen Ihre Unterstützung.

Über TTL-zu-RS-232-Modul

Wenn Sie die serielle Kommunikation mit Hilfe der Funktionen Serial.print(), Serial.read(), Serial.write() … auf dem Arduino verwenden, gibt der Arduino Daten am TX-Pin aus oder liest Daten vom RX-Pin. Die Signale an den TX- und RX-Pins haben TTL-Pegel. Dieses Signal reicht nicht weit. Daher müssen Sie, wenn Sie die serielle Kommunikation über längere Entfernungen verwenden möchten, das TTL-Signal in RS232-, RS485- oder RS422-Signale umwandeln.

Das TTL-zu-RS232-Modul wandelt TTL-Signale in RS232-Signale um und umgekehrt.

Pinbelegung

Das RS232-zu-TTL-Modul hat zwei Schnittstellen:

Die TTL-Schnittstelle (mit dem Arduino verbunden) umfasst 4 Pins

VCC-Pin: Versorgungs-Pin, muss mit VCC (5V/3,3V) verbunden werden
GND-Pin: Massepin, muss mit GND (0V) verbunden werden
RXD-Pin: Datenpin, muss mit einem RX-Pin des Arduino verbunden werden
TXD-Pin: Datenpin, muss mit einem TX-Pin des Arduino verbunden werden

Die RS232-Schnittstelle: DB9-Weibchen-D-Sub-Stecker, verbinden Sie diesen mit dem seriellen Gerät

Verdrahtungsdiagramm

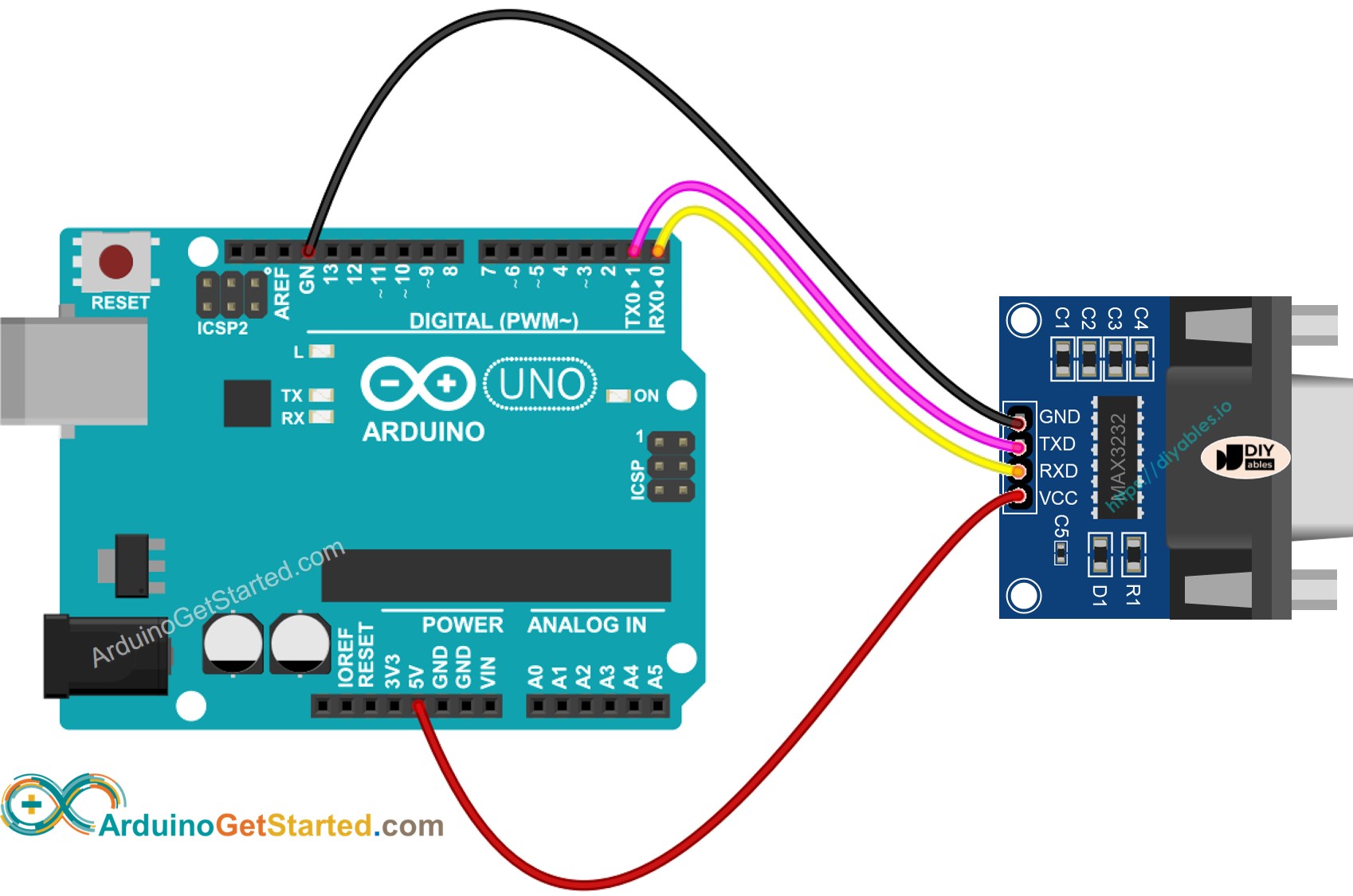

Schaltplan bei Verwendung von Hardware-Serial

Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.

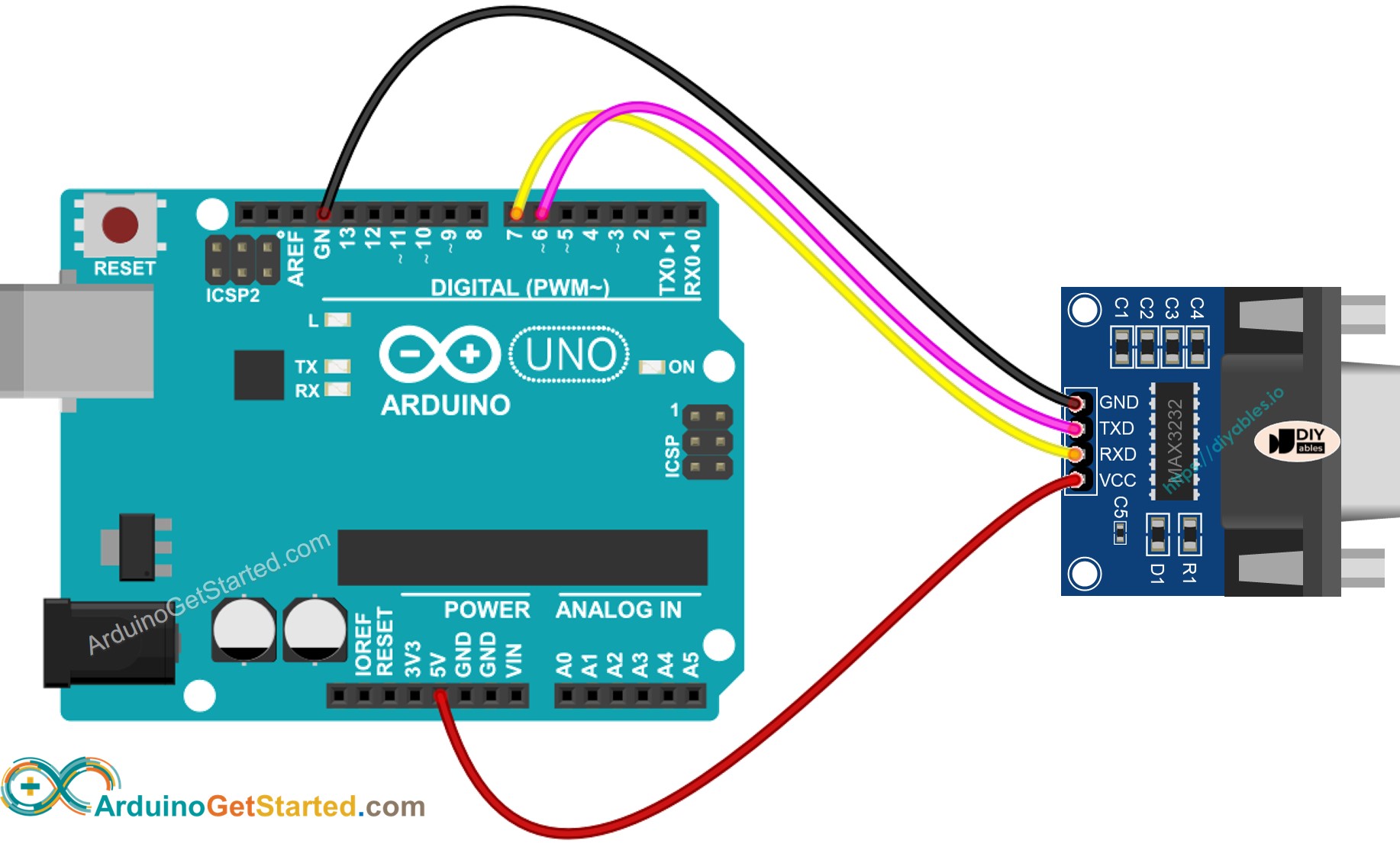

Verdrahtungsdiagramm bei Verwendung von Software-Serial

Arduino RS232-zu-TTL Verdrahtungsdiagramm

Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.

Wie man Arduino programmiert, um das RS232-Modul zu verwenden

Initialisiert die serielle Schnittstelle:

Serial.begin(9600);

Wenn Sie SoftwareSerial verwenden, müssen Sie die Bibliothek einbinden und ein SoftwareSerial-Objekt deklarieren:

#include <SoftwareSerial.h> // Definieren Sie die SoftwareSerial-Objekte und deren Pins SoftwareSerial SoftSerial(7, 6); // RX: 7, TX: 6

Um Daten zu lesen, die von RS232 stammen, können Sie die folgenden Funktionen verwenden:

Um Daten über RS232 zu schreiben, können Sie die folgenden Funktionen verwenden:

Und weitere Funktionen zur Verwendung mit RS232 in Serial-Referenz

Arduino-Code für Hardware-Serial

/* * Dieser Arduino Code wurde von newbiely.de entwickelt * Dieser Arduino Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt. * Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte: * https://newbiely.de/tutorials/arduino/arduino-rs232 */ void setup() { // start communication with baud rate 9600 Serial.begin(9600); // wait a moment to allow serial ports to initialize delay(100); } void loop() { // Check if there's data available on Serial if (Serial.available()) { char data = Serial.read(); // read the received character Serial.print(data); // echo back to data to the sender } }

Arduino-Code für Software Serial

/* * Dieser Arduino Code wurde von newbiely.de entwickelt * Dieser Arduino Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt. * Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte: * https://newbiely.de/tutorials/arduino/arduino-rs232 */ #include <SoftwareSerial.h> // define the SoftwareSerial object and their pins SoftwareSerial SoftSerial(7, 6); // RX: 7, TX: 6 void setup() { // start communication with baud rate 9600 SoftSerial.begin(9600); // wait a moment to allow serial ports to initialize delay(100); } void loop() { // Check if there's data available on SoftSerial if (SoftSerial.available()) { char data = SoftSerial.read(); // read the received character SoftSerial.print(data); // echo back to data to the sender } }

Testen

Sie können einen Test durchführen, indem Sie Daten von Ihrem PC über RS-232 an den Arduino senden und umgekehrt. Um dies zu tun, folgen Sie den untenstehenden Schritten:

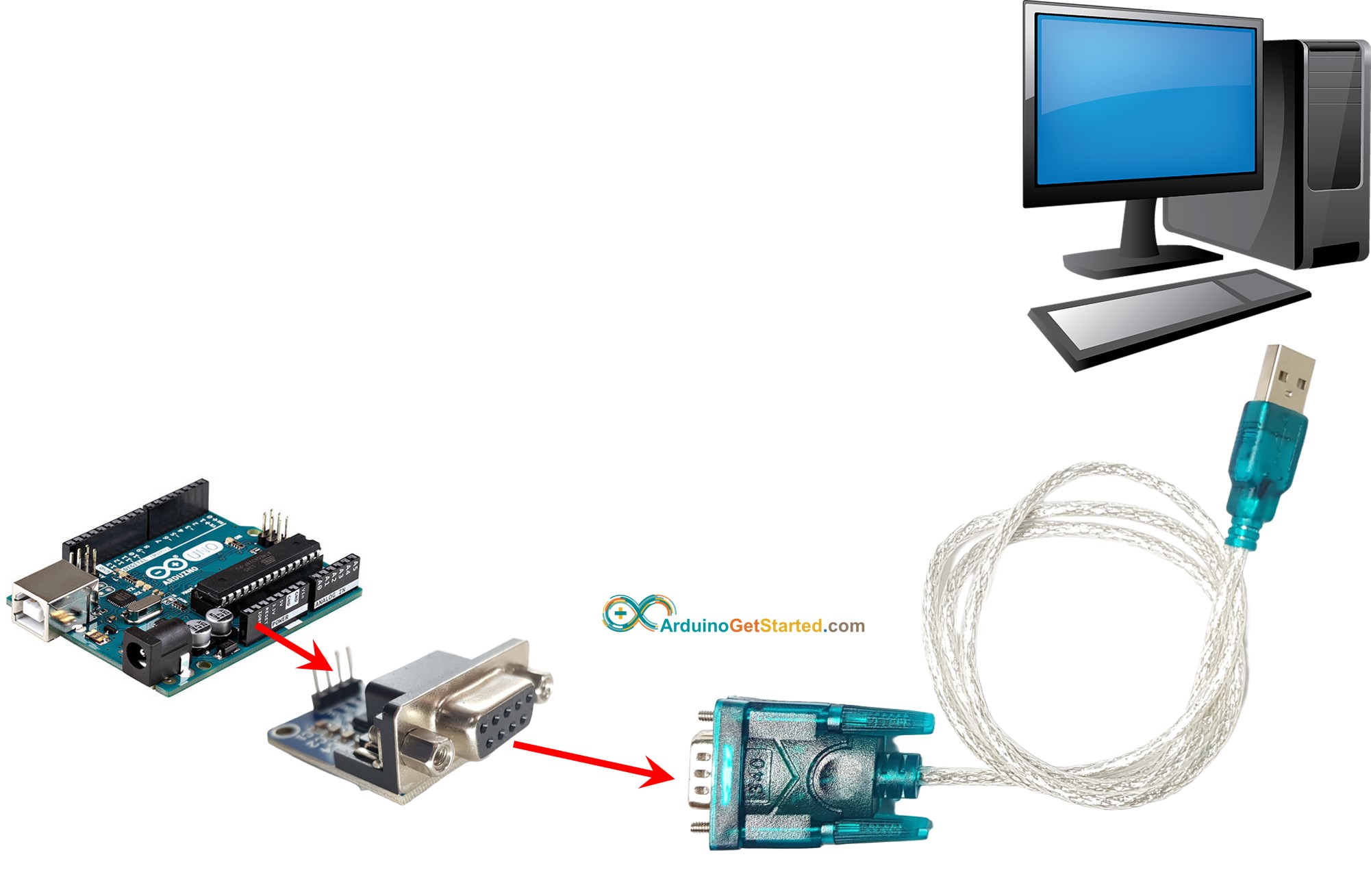

Verbinde den Arduino mit deinem PC über ein RS-232-zu-USB-Kabel wie unten gezeigt:

Installieren Sie ein serielles Terminalprogramm wie Tera Term oder PuTTY
Öffnen Sie das serielle Terminalprogramm und konfigurieren Sie die seriellen Parameter (COM-Port, Baudrate...)
Tippen Sie einige Daten vom seriellen Terminal ein, um sie an Arduino zu senden.
Wenn es erfolgreich ist, sehen Sie die Echo-Daten im seriellen Terminal.
