Arduino - DHT22 - Relais

In diesem Tutorial lernen wir, wie man Arduino verwendet, um das Relais basierend auf der Temperatur zu steuern, die vom DHT22-Sensor gemessen wird.

Erforderliche Hardware

1	×	Arduino Uno R3
1	×	USB 2.0 Kabel Typ A/B (für USB-A PC)
1	×	USB 2.0 Kabel Typ C/B (für USB-C PC)
1	×	DHT22 Temperatur- und Feuchtigkeitssensor
1	×	Relais
1	×	12V Netzteil
1	×	DC-Stromanschluss
1	×	Verbindungskabel
1	×	(Optional) 12V Fan
1	×	(Empfohlen) Schraubklemmenblock-Shield für Arduino Uno
1	×	(Empfohlen) Breadboard-Shield für Arduino Uno
1	×	(Empfohlen) Gehäuse für Arduino Uno
1	×	(Empfohlen) Prototyping-Grundplatte & Breadboard-Kit für Arduino Uno

Oder Sie können die folgenden Kits kaufen:

1	×	DIYables STEM V3 Starter-Kit (Arduino enthalten)
1	×	DIYables Sensor-Kit (30 Sensoren/Displays)
1	×	DIYables Sensor-Kit (18 Sensoren/Displays)

Offenlegung: Einige der in diesem Abschnitt bereitgestellten Links sind Amazon-Affiliate-Links. Wir können eine Provision für Käufe erhalten, die über diese Links getätigt werden, ohne zusätzliche Kosten für Sie. Wir schätzen Ihre Unterstützung.

Über Relais und DHT22-Sensor

Wenn Sie nichts über den DHT22-Temperatursensor und das Relais wissen (Pinbelegung, wie es funktioniert, wie man programmiert ...), informieren Sie sich in den folgenden Tutorials darüber:

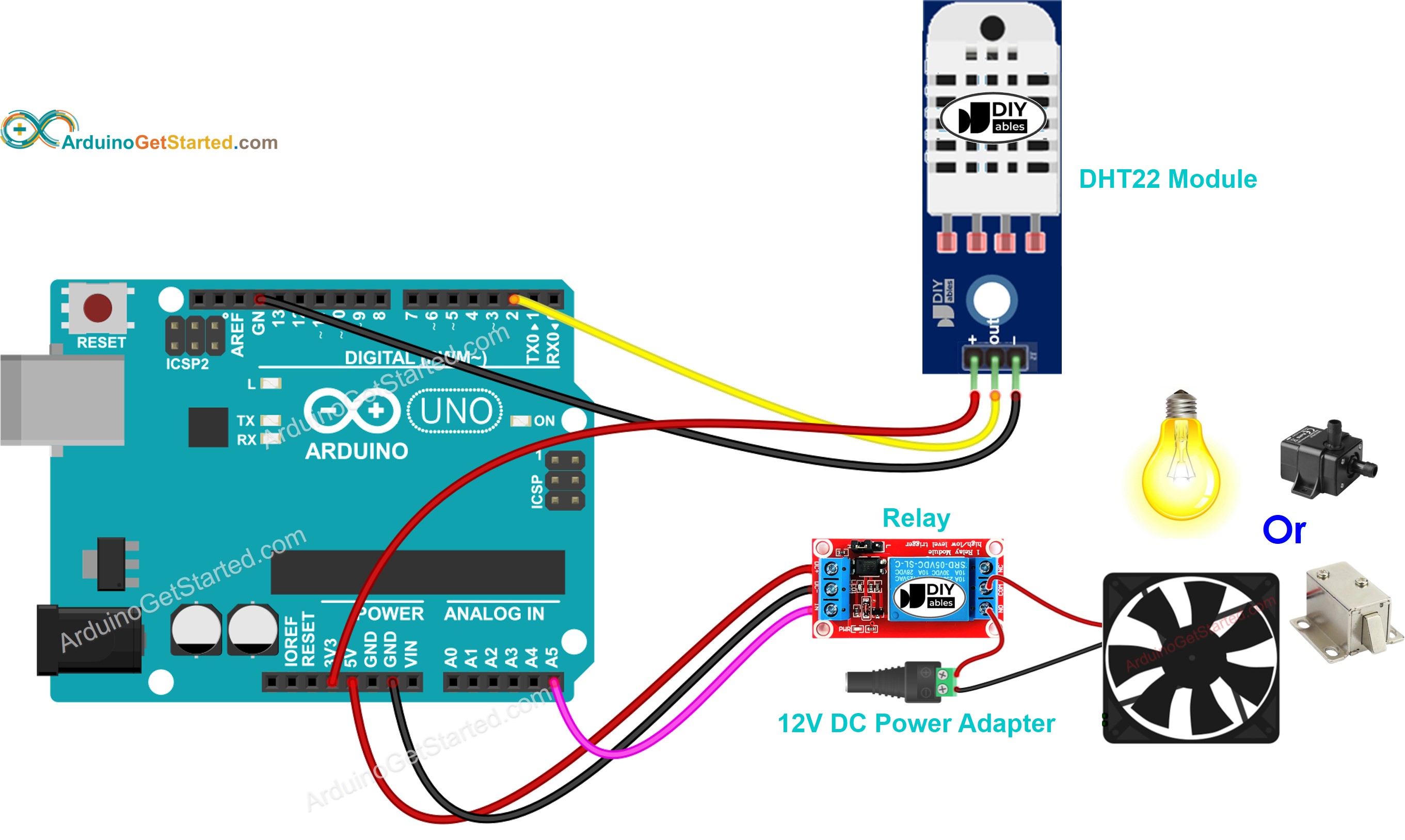

Verdrahtungsdiagramm

Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.

Wie das System funktioniert

Arduino liest die Temperatur vom DHT22-Sensor ab.
Wenn die Temperatur einen oberen Schwellenwert überschreitet, schaltet der Arduino das Relais ein.
Wenn die Temperatur unter einen unteren Schwellenwert fällt, schaltet der Arduino das Relais aus.

Der oben beschriebene Prozess wird unendlich oft in der Schleife wiederholt.

Wenn Sie das Relais einschalten möchten, wenn die Temperatur einen bestimmten Wert überschreitet, und es ausschalten möchten, wenn sie unterhalb dieses Wertes liegt, müssen Sie lediglich den oberen Schwellenwert und den unteren Schwellenwert auf denselben Wert einstellen.

Arduino-Code

/* * Dieser Arduino Code wurde von newbiely.de entwickelt * Dieser Arduino Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt. * Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte: * https://newbiely.de/tutorials/arduino/arduino-dht22-relay */ #include "DHT.h" #define RELAY_PIN A5 // Arduino pin connected to relay #define DHT22_PIN 2 // Arduino pin connected to DHT22 sensor const int TEMP_THRESHOLD_UPPER = 25; // upper threshold of temperature, change to your desire value const int TEMP_THRESHOLD_LOWER = 20; // lower threshold of temperature, change to your desire value DHT dht22(DHT22_PIN, DHT22); float temperature; // temperature in Celsius void setup() { Serial.begin(9600); // initialize serial dht22.begin(); // initialize the sensor pinMode(RELAY_PIN, OUTPUT); // initialize digital pin as an output } void loop() { // wait a few seconds between measurements. delay(2000); temperature = dht22.readTemperature();; // read temperature in Celsius if (isnan(temperature)) { Serial.println("Failed to read from DHT sensor!"); } else { if(temperature > TEMP_THRESHOLD_UPPER){ Serial.println("The relay is turned on"); digitalWrite(RELAY_PIN, HIGH); // turn on } else if(temperature < TEMP_THRESHOLD_LOWER){ Serial.println("The relay is turned off"); digitalWrite(RELAY_PIN, LOW); // turn on } } }

In den oben genannten Codes schaltet der Arduino das Relais ein, wenn die Temperatur 25°C überschreitet, und hält das Relais so lange eingeschaltet, bis die Temperatur unter 20°C liegt.

Schnelle Schritte

Schließe Arduino über ein USB-Kabel an den PC an.
Öffne die Arduino IDE, wähle das richtige Board und den passenden Port aus.
Gehe zum Bibliotheken-Symbol in der linken Leiste der Arduino IDE.
Suche nach „DHT“, finde dann die DHT-Sensor-Bibliothek von Adafruit.
Klicke auf die Installieren-Schaltfläche, um die Bibliothek zu installieren.

Sie werden aufgefordert, einige weitere Bibliotheksabhängigkeiten zu installieren.
Klicken Sie auf die Install All-Schaltfläche, um alle Bibliotheksabhängigkeiten zu installieren.

Arduino Adafruit Einheitliche Sensor-Bibliothek

Kopieren Sie den obigen Code, der dem von Ihnen verwendeten Sensor entspricht, und öffnen Sie ihn in der Arduino IDE
Klicken Sie im Arduino IDE auf die Schaltfläche Upload, um den Code auf den Arduino hochzuladen
Verändern Sie die Umgebung rund um den Sensor so, dass sie heißer oder kälter wird
Sehen Sie sich den Zustand des Relais an
