Arduino - WS2812B LED-Streifen
In diesem Tutorial lernen wir, wie man Arduino verwendet, um einen WS2812B RGB-LED-Streifen zu steuern. Mit nur einem Arduino-Pin:
- Arduino kann die Farbe jeder LED auf dem LED-Streifen einzeln steuern
- Arduino kann die Helligkeit jeder LED auf dem LED-Streifen einzeln einstellen
Erforderliche Hardware
Oder Sie können die folgenden Kits kaufen:
| 1 | × | DIYables STEM V3 Starter-Kit (Arduino enthalten) | |
| 1 | × | DIYables Sensor-Kit (30 Sensoren/Displays) | |
| 1 | × | DIYables Sensor-Kit (18 Sensoren/Displays) |
Offenlegung: Einige der in diesem Abschnitt bereitgestellten Links sind Amazon-Affiliate-Links. Wir können eine Provision für Käufe erhalten, die über diese Links getätigt werden, ohne zusätzliche Kosten für Sie. Wir schätzen Ihre Unterstützung.
Über WS2812B RGB-LED-Streifen
Pinbelegung
Der WS2812B RGB-LED-Streifen hat drei Pins:
- GND-Pin: muss mit GND (0 V) verbunden werden
- VCC-Pin: muss mit einer externen 5-V-Stromversorgung verbunden werden
- DIN-Pin: ist der Pin, der das Steuersignal empfängt. Er sollte mit einem Arduino-Pin verbunden werden
※ Notiz:
Die Pinbelegung kann von Hersteller zu Hersteller variieren. Verwenden Sie immer die auf dem LED-Streifen aufgedruckten Beschriftungen.

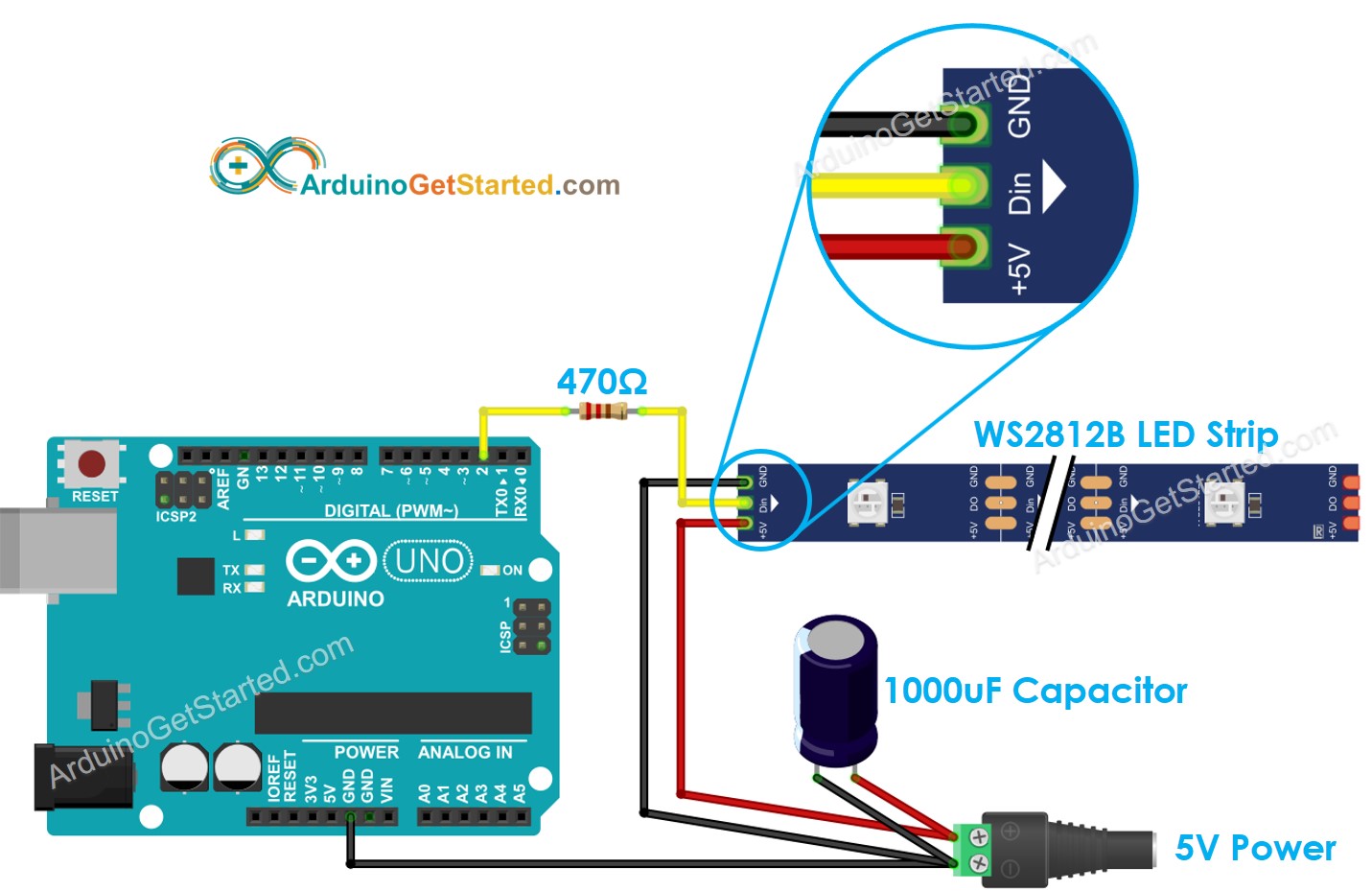

Verdrahtungsdiagramm
Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.
Wie man für WS2812B RGB-LED-Streifen programmiert
Es gibt zwei Bibliotheken, die verwendet werden können, um einen WS2812B-LED-Streifen zu steuern:
- Adafruit NeoPixel-Bibliothek.
- FastLED-Bibliothek.
Dieses Tutorial wird die Adafruit NeoPixel-Bibliothek verwenden.
- Deklariere ein WS2812B-Objekt
#define PIN_WS2812B 4 // Arduino-Pin, der mit WS2812B verbunden ist
#define NUM_PIXELS 30 // Die Anzahl der LEDs (Pixel) am WS2812B
Adafruit_NeoPixel WS2812B(NUM_PIXELS, PIN_WS2812B, NEO_GRB + NEO_KHZ800);
- Initialisiert den WS2812B
WS2812B.begin(); // INITIALISIERE WS2812B-Streifenobjekt (ERFORDERLICH)
- Lege die Farbe jeder einzelnen LED fest (als Pixel bezeichnet).
WS2812B.setPixelColor(pixel, WS2812B.Color(255, 0, 0));
- Stell die Helligkeit aller Streifen ein.
WS2812B.setBrightness(100); // ein Wert von 0 bis 255
※ Notiz:
- WS2812B.setBrightness() wird für alle Pixel auf dem LED-Streifen verwendet. Um die Helligkeit für jedes einzelne Pixel einzustellen, können wir den Farbwert skalieren.
- Die durch WS2812B.setBrightness() und WS2812B.setPixelColor() gesetzten Werte treten erst in Kraft, wenn WS2812B.show() aufgerufen wird.
Arduino-Code
Der folgende Code tut Folgendes:
- Schalte die Pixel nacheinander auf Grün, mit einer Verzögerung zwischen jedem Pixel
- Schalte alle Pixel für zwei Sekunden aus
- Schalte alle Pixel gleichzeitig für zwei Sekunden rot
- Wiederhole den oben beschriebenen Prozess unendlich oft
/*
* Dieser Arduino Code wurde von newbiely.de entwickelt
* Dieser Arduino Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt.
* Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte:
* https://newbiely.de/tutorials/arduino/arduino-ws2812b-led-strip
*/
#include <Adafruit_NeoPixel.h>
#ifdef __AVR__
#include <avr/power.h> // Required for 16 MHz Adafruit Trinket
#endif
#define PIN_WS2812B 4 // Arduino pin that connects to WS2812B
#define NUM_PIXELS 30 // The number of LEDs (pixels) on WS2812B
#define DELAY_INTERVAL 250 // 250ms pause between each pixel
Adafruit_NeoPixel WS2812B(NUM_PIXELS, PIN_WS2812B, NEO_GRB + NEO_KHZ800);
void setup() {
WS2812B.begin(); // INITIALIZE WS2812B strip object (REQUIRED)
}
void loop() {
WS2812B.clear(); // set all pixel colors to 'off'. It only takes effect if pixels.show() is called
// turn pixels to green one by one with delay between each pixel
for (int pixel = 0; pixel < NUM_PIXELS; pixel++) { // for each pixel
WS2812B.setPixelColor(pixel, WS2812B.Color(0, 255, 0)); // it only takes effect if pixels.show() is called
WS2812B.show(); // send the updated pixel colors to the WS2812B hardware.
delay(DELAY_INTERVAL); // pause between each pixel
}
// turn off all pixels for two seconds
WS2812B.clear();
WS2812B.show(); // send the updated pixel colors to the WS2812B hardware.
delay(2000); // off time
// turn on all pixels to red at the same time for two seconds
for (int pixel = 0; pixel < NUM_PIXELS; pixel++) { // for each pixel
WS2812B.setPixelColor(pixel, WS2812B.Color(255, 0, 0)); // it only takes effect if pixels.show() is called
}
WS2812B.show(); // send the updated pixel colors to the WS2812B hardware.
delay(2000); // on time
// turn off all pixels for one seconds
WS2812B.clear();
WS2812B.show(); // send the updated pixel colors to the WS2812B hardware.
delay(2000); // off time
}
Schnelle Schritte
- Gehe zum Libraries-Symbol in der linken Leiste der Arduino IDE.
- Suche “NeoPixel NeoPixel”, und finde dann die WS2812B-Bibliothek von Adafruit.
- Klicke auf den Install-Button, um die NeoPixel-Bibliothek zu installieren.
- Kopieren Sie den obigen Code und öffnen Sie ihn mit der Arduino IDE
- Klicken Sie auf die Upload-Schaltfläche in der Arduino IDE, um den Code auf den Arduino hochzuladen.
- Sehen Sie sich den LED-Effekt an.
※ Notiz:
Für jeden komplizierten LED-Effekt bieten wir den kostenpflichtigen Programmierdienst
