Arduino - Bodenfeuchtigkeitssensor-Pumpe

In diesem Tutorial lernen wir, wie man das Arduino und den kapazitiven Bodenfeuchtigkeitssensor verwendet, um die Pumpe zu steuern.

Erforderliche Hardware

1	×	Arduino Uno R3
1	×	USB 2.0 Kabel Typ A/B (für USB-A PC)
1	×	USB 2.0 Kabel Typ C/B (für USB-C PC)
1	×	Kapazitiver Bodenfeuchtigkeitssensor
1	×	Relais
1	×	12V Pumpe
1	×	Vinyl Tube
1	×	12V Netzteil
1	×	DC-Stromanschluss
1	×	Verbindungskabel
1	×	(Empfohlen) Schraubklemmenblock-Shield für Arduino Uno
1	×	(Empfohlen) Breadboard-Shield für Arduino Uno
1	×	(Empfohlen) Gehäuse für Arduino Uno
1	×	(Empfohlen) Prototyping-Grundplatte & Breadboard-Kit für Arduino Uno

Oder Sie können die folgenden Kits kaufen:

1	×	DIYables STEM V3 Starter-Kit (Arduino enthalten)
1	×	DIYables Sensor-Kit (30 Sensoren/Displays)
1	×	DIYables Sensor-Kit (18 Sensoren/Displays)

Offenlegung: Einige der in diesem Abschnitt bereitgestellten Links sind Amazon-Affiliate-Links. Wir können eine Provision für Käufe erhalten, die über diese Links getätigt werden, ohne zusätzliche Kosten für Sie. Wir schätzen Ihre Unterstützung.

Kaufhinweis: Viele kapazitive Bodenfeuchtigkeitssensoren auf dem Markt sind von geringer Qualität, unabhängig von der Version. Wir empfehlen dringend den Kauf des Sensors mit TLC555I-Chip von der Marke DIYables über den obigen Link. Wir haben ihn getestet und er funktionierte gut.

Über Bodenfeuchtigkeitssensor und Pumpe

Wenn Sie nichts über Pumpe und Bodensensor für Bodenfeuchtigkeit (Pinbelegung, Funktionsweise, Programmierung ...) wissen, informieren Sie sich in den folgenden Tutorials darüber:

Arduino - Soil Moisture Sensor tutorial
Arduino - Controls Pump tutorial

Wie es funktioniert

Arduino liest periodisch den Wert vom kapazitiven Bodenfeuchtigkeitssensor aus. Basierend auf dem Bodenfeuchtigkeitswert ergreift es die folgenden Maßnahmen:

Wenn der Bodenfeuchtigkeitswert unter einem Schwellenwert liegt, aktiviert der Arduino automatisch ein Relais, um eine Pumpe einzuschalten.
Andernfalls deaktiviert der Arduino automatisch ein Relais, um eine Pumpe auszuschalten.

Verdrahtungsdiagramm

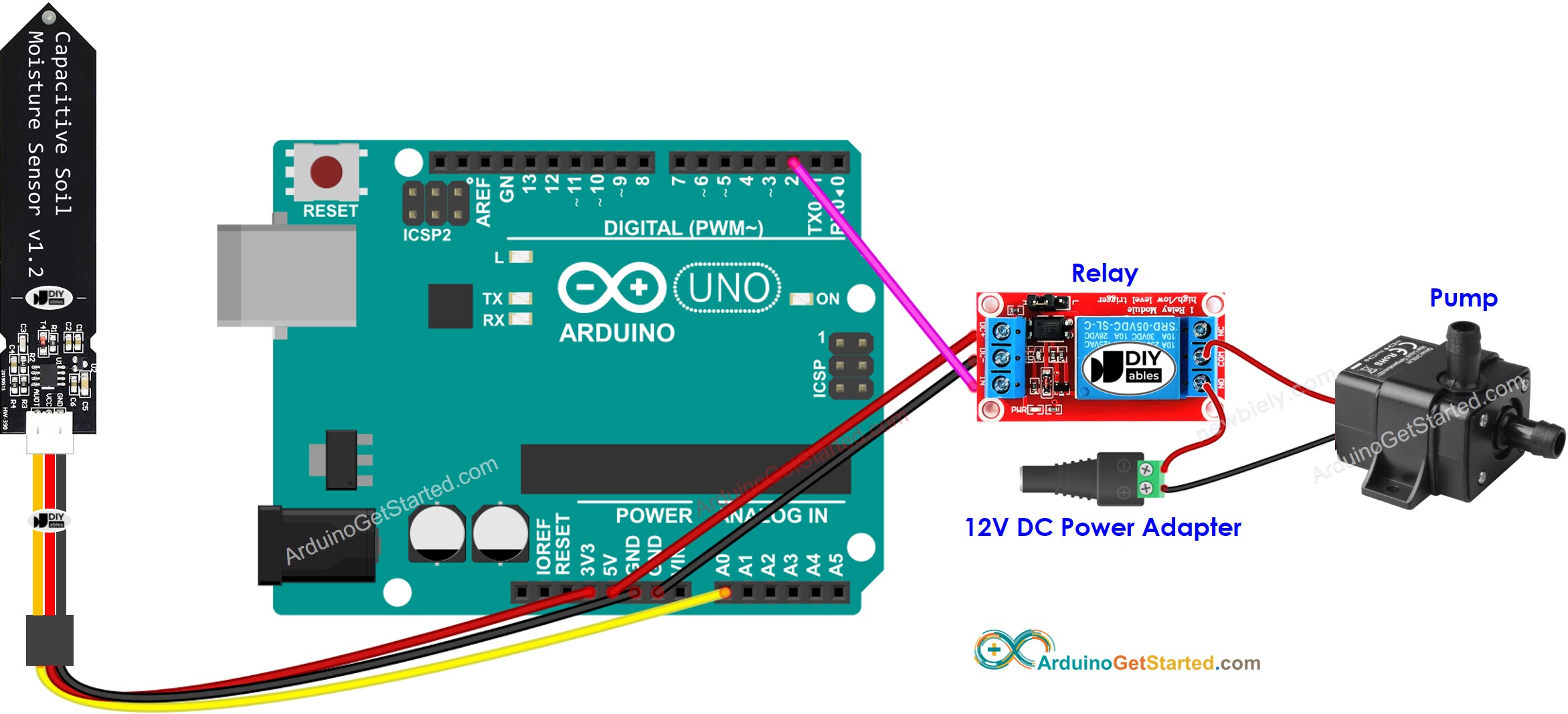

Arduino-Bodenfeuchtesensor Pumpenschaltplan

Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.

Arduino-Code

/* * Dieser Arduino Code wurde von newbiely.de entwickelt * Dieser Arduino Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt. * Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte: * https://newbiely.de/tutorials/arduino/arduino-soil-moisture-sensor-pump */ #define RELAY_PIN 2 // Arduino pin that controls the pump via relay #define MOISTURE_PIN A0 // Arduino pin that connects to AOUT pin of moisture sensor #define THRESHOLD 530 // => CHANGE YOUR THRESHOLD HERE void setup() { Serial.begin(9600); pinMode(RELAY_PIN, OUTPUT); } void loop() { int value = analogRead(MOISTURE_PIN); // read the analog value from sensor if (value > THRESHOLD) { Serial.print("The soil moisture is DRY => activate pump"); digitalWrite(RELAY_PIN, HIGH); } else { Serial.print("The soil moisture is WET => deactivate the pump"); digitalWrite(RELAY_PIN, LOW); } Serial.print(" ("); Serial.print(value); Serial.println(")"); delay(1000); }

Schnelle Schritte

Kalibrieren Sie, um den Nass- und Trocken-Schwellenwert zu bestimmen; siehe Arduino - Kalibriert den Bodenfeuchtigkeitssensor
Aktualisieren Sie den kalibrierten Wert im Code auf THRESHOLD.
Öffnen Sie den seriellen Monitor in der Arduino IDE.
Laden Sie den Code auf den Arduino hoch.
Überprüfen Sie das Ergebnis im seriellen Monitor.

COM6

Send

The soil moisture is DRY => activate the pump The soil moisture is DRY => activate the pump The soil moisture is DRY => activate the pump The soil moisture is DRY => activate the pump The soil moisture is WET => deactivate the pump The soil moisture is WET => deactivate the pump The soil moisture is WET => deactivate the pump The soil moisture is WET => deactivate the pump

Autoscroll Show timestamp

Clear output

9600 baud

Newline

Code-Erklärung

Lies die Zeilen-für-Zeile-Erklärung in den Kommentarzeilen des Quellcodes!
