Arduino RS232 zu WiFi
In diesem Tutorial lernen wir, wie man den Arduino Uno R4 WiFi verwendet, um einen Konverter zu erstellen, der RS-232-Geräte mit WLAN verbindet. Mit diesem Aufbau wird der Arduino Daten von einer seriellen RS-232-Schnittstelle lesen und sie an einen TCP-Server senden, entweder im selben lokalen Netzwerk oder über das Internet. Er kann auch Daten vom TCP-Server empfangen und sie wieder über die serielle RS-232-Schnittstelle zurücksenden.
Wenn Sie diese Schritte befolgen, helfen Ihnen diese Schritte dabei, flexible Kommunikationsbrücken zwischen seriellen RS-232-Geräten und TCP/IP-Servern mit Arduino einzurichten.
Erforderliche Hardware
Oder Sie können die folgenden Kits kaufen:
| 1 | × | DIYables STEM V4 IoT Starter-Kit (Arduino enthalten) | |
| 1 | × | DIYables Sensor-Kit (30 Sensoren/Displays) | |
| 1 | × | DIYables Sensor-Kit (18 Sensoren/Displays) |
Offenlegung: Einige der in diesem Abschnitt bereitgestellten Links sind Amazon-Affiliate-Links. Wir können eine Provision für Käufe erhalten, die über diese Links getätigt werden, ohne zusätzliche Kosten für Sie. Wir schätzen Ihre Unterstützung.
Über RS-232 und TCP
Wenn Sie nicht wissen, wie man RS-232- und TCP-Kommunikation mit Arduino verwendet, lernen Sie in den folgenden Tutorials mehr darüber:
- Arduino - RS232 tutorial
- Arduino - TCP Client tutorial

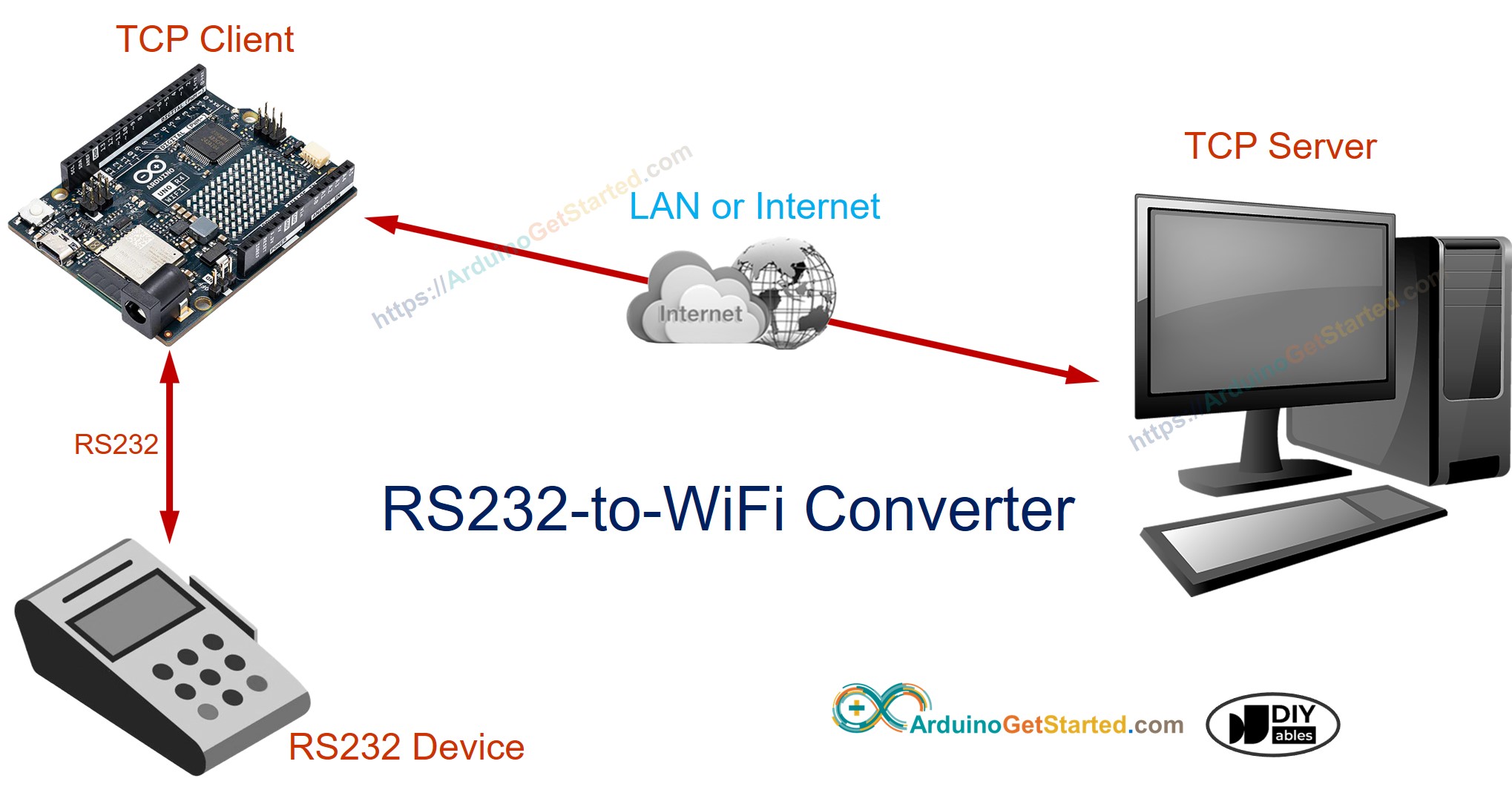

Wie der RS232-zu-WiFi-Konverter funktioniert
- Arduino verbindet sich über die RS-232-Schnittstelle mit einem seriellen Gerät.
- Arduino verhält sich wie ein TCP-Client und verbindet sich mit einem TCP-Server. Der TCP-Server könnte eine Software sein, die auf Ihrem Computer läuft, oder ein weiterer Arduino, der so programmiert ist, als TCP-Server zu fungieren.
- Arduino liest Informationen von der RS-232-Schnittstelle aus und sendet sie an den TCP-Server.
- Arduino liest außerdem Daten aus der TCP-Verbindung und sendet sie zurück über die RS-232-Schnittstelle.
Verdrahtungsdiagramm
- Verdrahtungsdiagramm bei Verwendung von Hardware-Serial
Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.
- Schaltplan bei Verwendung von Software-Serial
Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.
Arduino-Code für Hardware-Serial
/*
* Dieser Arduino Code wurde von newbiely.de entwickelt
* Dieser Arduino Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt.
* Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte:
* https://newbiely.de/tutorials/arduino/arduino-rs232-to-wifi
*/
#include <WiFiS3.h>
const char* WIFI_SSID = "YOUR_WIFI_SSID"; // CHANGE TO YOUR WIFI SSID
const char* WIFI_PASSWORD = "YOUR_WIFI_PASSWORD"; // CHANGE TO YOUR WIFI PASSWORD
const char* TCP_SERVER_ADDR = "192.168.0.26"; // CHANGE TO TCP SERVER'S IP ADDRESS
const int TCP_SERVER_PORT = 1470;
WiFiClient TCP_client;
void setup() {
Serial.begin(9600);
Serial.println("Arduino: TCP CLIENT");
// check for the WiFi module:
if (WiFi.status() == WL_NO_MODULE) {
Serial.println("Communication with WiFi module failed!");
// don't continue
while (true)
;
}
String fv = WiFi.firmwareVersion();
if (fv < WIFI_FIRMWARE_LATEST_VERSION) {
Serial.println("Please upgrade the firmware");
}
Serial.print("Attempting to connect to SSID: ");
Serial.println(WIFI_SSID);
// attempt to connect to WiFi network:
while (WiFi.begin(WIFI_SSID, WIFI_PASSWORD) != WL_CONNECTED) {
delay(10000); // wait 10 seconds for connection:
}
Serial.print("Connected to WiFi ");
Serial.println(WIFI_SSID);
// connect to TCP server
if (TCP_client.connect(TCP_SERVER_ADDR, TCP_SERVER_PORT))
Serial.println("Connected to TCP server");
else
Serial.println("Failed to connect to TCP server");
}
void loop() {
if (TCP_client.connected()) {
// read data from TCP and send them to RS232 interface
if (TCP_client.available()) {
char c = TCP_client.read();
Serial.write(c);
}
// read data from RS232 interface and send them to TCP
if (Serial.available()) {
char c = Serial.read();
TCP_client.write(c);
}
} else {
Serial.println("Connection is disconnected");
TCP_client.stop();
// reconnect to TCP server
if (TCP_client.connect(TCP_SERVER_ADDR, TCP_SERVER_PORT)) {
Serial.println("Reconnected to TCP server");
} else {
Serial.println("Failed to reconnect to TCP server");
delay(1000);
}
}
}
Arduino-Code für SoftwareSerial
/*
* Dieser Arduino Code wurde von newbiely.de entwickelt
* Dieser Arduino Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt.
* Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte:
* https://newbiely.de/tutorials/arduino/arduino-rs232-to-wifi
*/
#include <WiFiS3.h>
#include <SoftwareSerial.h>
SoftwareSerial rs232(7, 6); // RX: 7, TX: 6
const char* WIFI_SSID = "YOUR_WIFI_SSID"; // CHANGE TO YOUR WIFI SSID
const char* WIFI_PASSWORD = "YOUR_WIFI_PASSWORD"; // CHANGE TO YOUR WIFI PASSWORD
const char* TCP_SERVER_ADDR = "192.168.0.26"; // CHANGE TO TCP SERVER'S IP ADDRESS
const int TCP_SERVER_PORT = 1470;
WiFiClient TCP_client;
void setup() {
Serial.begin(9600);
rs232.begin(9600);
Serial.println("Arduino: TCP CLIENT");
// check for the WiFi module:
if (WiFi.status() == WL_NO_MODULE) {
Serial.println("Communication with WiFi module failed!");
// don't continue
while (true)
;
}
String fv = WiFi.firmwareVersion();
if (fv < WIFI_FIRMWARE_LATEST_VERSION) {
Serial.println("Please upgrade the firmware");
}
Serial.print("Attempting to connect to SSID: ");
Serial.println(WIFI_SSID);
// attempt to connect to WiFi network:
while (WiFi.begin(WIFI_SSID, WIFI_PASSWORD) != WL_CONNECTED) {
delay(10000); // wait 10 seconds for connection:
}
Serial.print("Connected to WiFi ");
Serial.println(WIFI_SSID);
// connect to TCP server
if (TCP_client.connect(TCP_SERVER_ADDR, TCP_SERVER_PORT))
Serial.println("Connected to TCP server");
else
Serial.println("Failed to connect to TCP server");
}
void loop() {
if (TCP_client.connected()) {
// read data from TCP and send them to RS232 interface
if (TCP_client.available()) {
char c = TCP_client.read();
rs232.write(c);
}
// read data from RS232 interface and send them to TCP
if (rs232.available()) {
char c = rs232.read();
TCP_client.write(c);
}
} else {
Serial.println("Connection is disconnected");
TCP_client.stop();
// reconnect to TCP server
if (TCP_client.connect(TCP_SERVER_ADDR, TCP_SERVER_PORT)) {
Serial.println("Reconnected to TCP server");
} else {
Serial.println("Failed to reconnect to TCP server");
delay(1000);
}
}
}
Tests

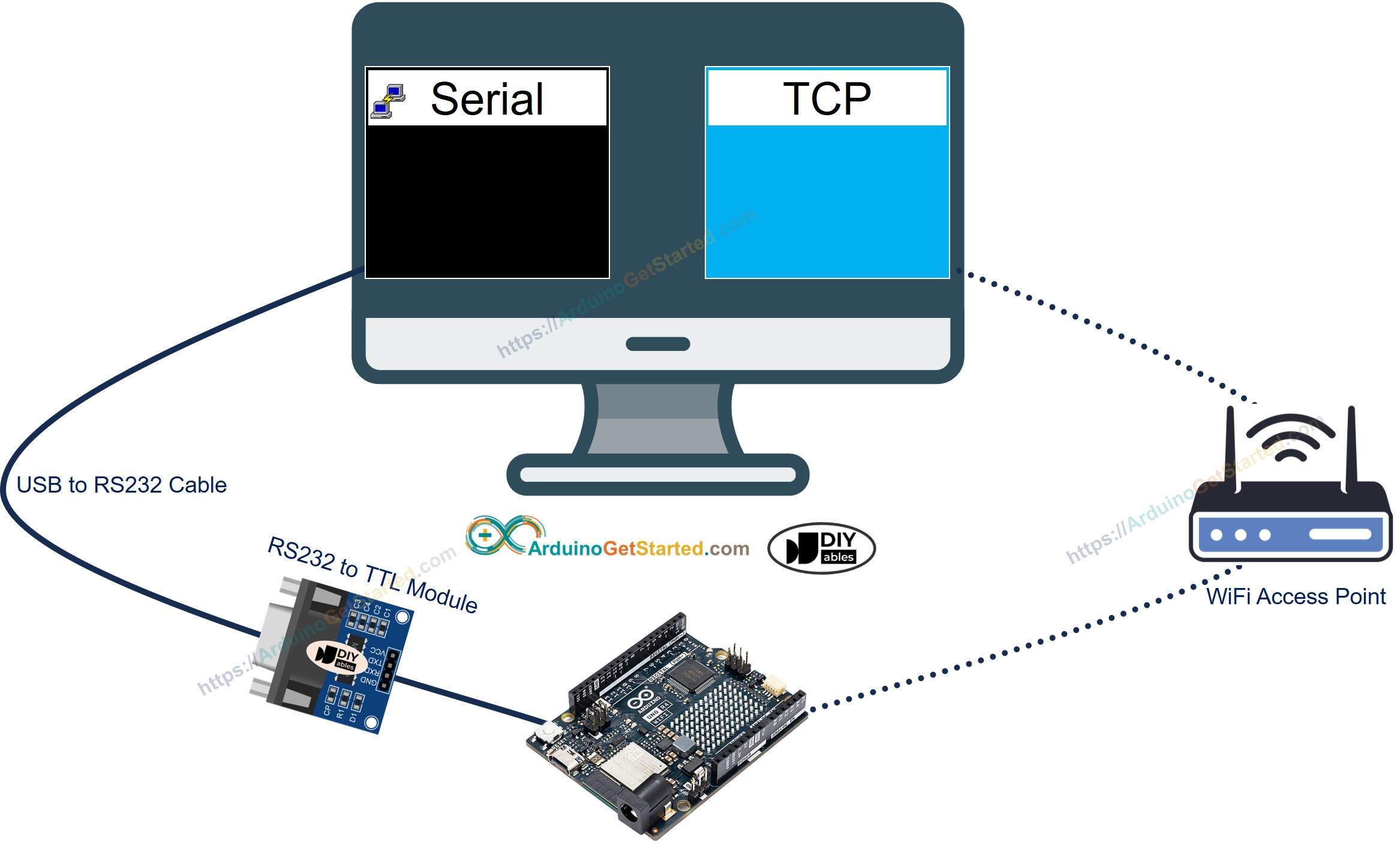

Sie können einen Test durchführen, indem Sie Daten in den folgenden Abläufen senden:
- Serielle Software (auf Ihrem PC) → RS-232 → Arduino → WLAN → TCP-Server-Software (auf Ihrem PC).
- TCP-Server-Software (auf Ihrem PC) → WLAN → Arduino → RS-232 → Serielle Software (auf Ihrem PC).
Um es zu tun, folgen Sie den untenstehenden Schritten:
- Falls dies das erste Mal ist, dass Sie Arduino Uno R4 verwenden, siehe wie man die Umgebung für Arduino Uno R4 in der Arduino IDE einrichtet.
- Verbinden Sie den Arduino Uno R4 WiFi über ein TTL-zu-RS232-Modul und ein RS232-zu-USB-Kabel mit Ihrem PC, wie im oben gezeigten Verdrahtungsdiagramm.
- Installieren Sie ein Serielles Terminalprogramm wie [Tera Term] oder [PuTTY].
- Installieren Sie eine TCP-Server-Software wie [ezTerm].
- Öffnen Sie das serielle Programm und konfigurieren Sie die seriellen Parameter (COM-Port, baudrate...).
- Öffnen Sie das TCP-Server-Programm und konfigurieren Sie es als TCP-Server, und klicken Sie dann auf die Schaltfläche 'Listen'.
- Öffnen Sie die Eingabeaufforderung auf Ihrem PC.
- Finden Sie die IP-Adresse Ihres PCs heraus, indem Sie den folgenden Befehl ausführen:
ipconfig
- Die Ausgabe sieht unten so aus:
Command Prompt
C:\WINDOWS\system32>ipconfig
Windows IP Configuration
Ethernet adapter:
Subnet Mask . . . . . . . . . . . : 255.0.0.0
IPv4 Address. . . . . . . . . . . : 192.168.0.26
Subnet Mask . . . . . . . . . . . : 255.255.255.0
Default Gateway . . . . . . . . . :
- Aktualisieren Sie die IP-Adresse des TCP-Servers (Ihren PC) im Arduino-Code. Im obigen Beispiel: 192.168.0.26
- Kompilieren und Code auf das Arduino-Board hochladen, indem Sie in der Arduino-IDE auf die Schaltfläche Hochladen klicken.
- Geben Sie einige Daten aus dem Serial-Programm ein, um sie über Serial an den Arduino zu senden.
- Wenn es erfolgreich ist, sehen Sie die Echo-Daten in der TCP-Server-Software.
- Geben Sie einige Daten aus dem TCP-Server-Programm ein, um sie über TCP an den Arduino zu senden.
- Wenn es erfolgreich ist, sehen Sie die Echo-Daten im Serial-Programm.
Wenn Sie einen kommerziellen RS-232-zu-Ethernet-Konverter verwenden möchten, können Sie CSE-H53N Serial To Ethernet Converter kaufen.
