Erste Schritte mit dem Arduino Uno R4
In diesem Tutorial lernen wir, wie man mit dem Arduino Uno R4 Minima/WiFi loslegt. Wir werden die folgenden Schritte durchgehen:
- Das Paket für Arduino Uno R4 Minima/WiFi in der Arduino IDE installieren
- Arduino Uno R4 Minima/WiFi programmieren, um im Serial Monitor Hallo Welt auszugeben
- Arduino Uno R4 WiFi programmieren, um einen sehr einfachen Webserver zu erstellen
Erforderliche Hardware
Oder Sie können die folgenden Kits kaufen:
| 1 | × | DIYables Sensor-Kit (30 Sensoren/Displays) | |
| 1 | × | DIYables Sensor-Kit (18 Sensoren/Displays) |
Offenlegung: Einige der in diesem Abschnitt bereitgestellten Links sind Amazon-Affiliate-Links. Wir können eine Provision für Käufe erhalten, die über diese Links getätigt werden, ohne zusätzliche Kosten für Sie. Wir schätzen Ihre Unterstützung.
Arduino Uno R4-Paket installieren
Im Gegensatz zum Arduino Uno R3 müssen Sie, um den Arduino Uno R4 Minima/WiFi mit der Arduino IDE verwenden zu können, die Arduino Uno R4-Boards in der Arduino IDE installieren. Daher folgen Sie zunächst den Schritten, um das Arduino Uno R4-Paket in der Arduino IDE zu installieren:
- Öffnen Sie die Arduino IDE

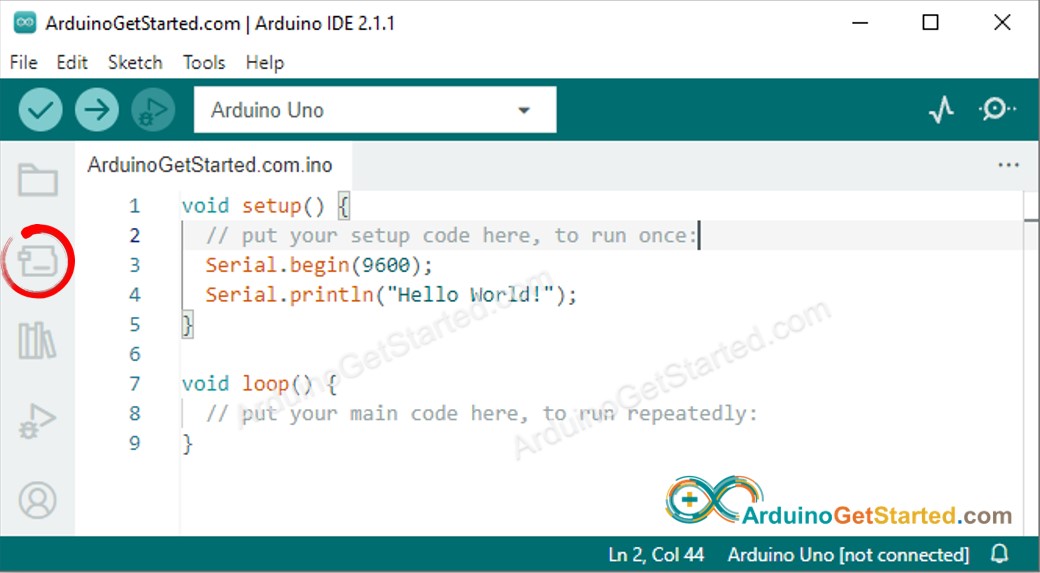

- Navigieren Sie zum Boards Manager-Symbol wie im untenstehenden Bild:

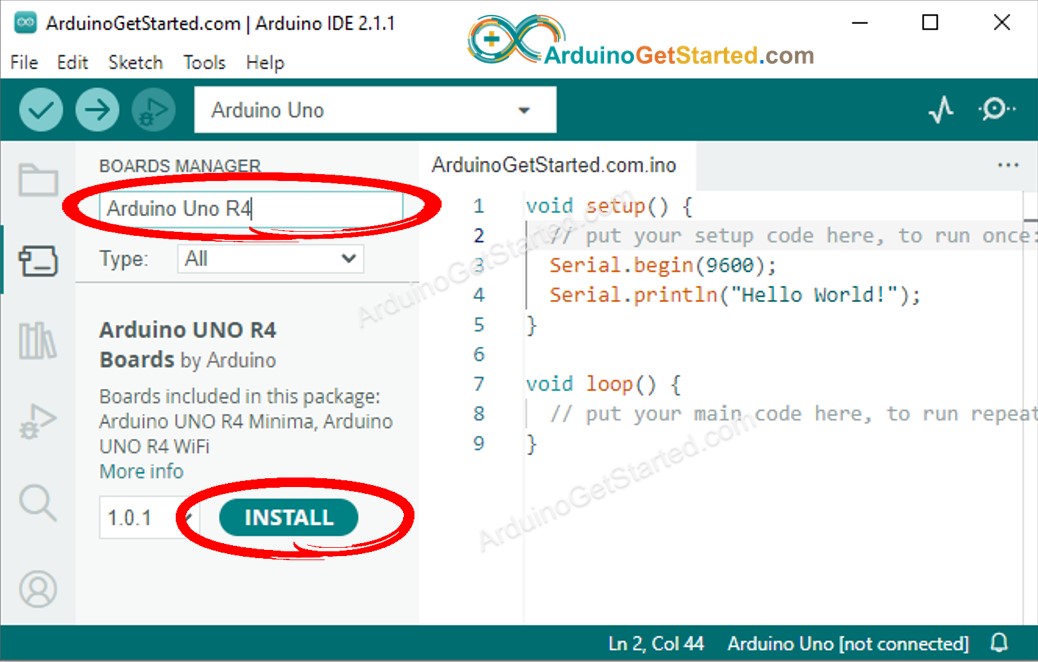

- Geben Sie Arduino Uno R4 in das Suchfeld ein, wie im unten gezeigten Bild:
- Klicken Sie auf die Install-Schaltfläche.
Dieser Prozess gilt sowohl für den Arduino Uno R4 Minima als auch für WiFi.
Ausführen des Hallo-Welt-Programms
- Verbinden Sie den Arduino Uno R4 Minima oder WiFi über ein USB-C-Kabel mit Ihrem PC.
- Wählen Sie im Arduino IDE einen COM-Port aus, der mit dem Arduino Uno R4 Minima oder WiFi verbunden ist, wie im untenstehenden Bild gezeigt.
- Kopieren Sie den untenstehenden Hallo Welt-Code und fügen Sie ihn in die Arduino IDE ein.
/*
* Dieser Arduino Code wurde von newbiely.de entwickelt
* Dieser Arduino Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt.
* Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte:
* https://newbiely.de/tutorials/arduino/how-to-get-started-with-arduino-uno-r4
*/
void setup() {
// Hier den Setup-Code einfügen, der einmal ausgeführt wird:
Serial.begin(9600);
}
void loop() {
// Hier den Hauptcode einfügen, der wiederholt ausgeführt wird:
Serial.println("Hello World!");
delay(1000);
}
- Klicken Sie in der Arduino IDE auf die Hochladen-Schaltfläche, um Code auf Arduino hochzuladen.
- Öffne den seriellen Monitor, indem du auf das Symbol des seriellen Monitors klickst.
- Schau dir das Ergebnis im seriellen Monitor an, es sieht unten so aus:
COM6
Hello World!
Hello World!
Hello World!
Hello World!
Hello World!
Hello World!
Autoscroll
Clear output
9600 baud
Newline
Ausführen eines Webserver-Beispiels für Arduino Uno R4 WiFi
/*
* Dieser Arduino Code wurde von newbiely.de entwickelt
* Dieser Arduino Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt.
* Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte:
* https://newbiely.de/tutorials/arduino/how-to-get-started-with-arduino-uno-r4
*/
#include "WiFiS3.h"
char ssid[] = "Your_WiFi"; // Ändere deine Netzwerk-SSID (Name)
char pass[] = "Your_WiFi_password"; // Ändere dein Netzwerkkennwort (wird für WPA/WPA2 verwendet oder als Schlüssel für WEP)
int keyIndex = 0; // Deine Netzwerk-Schlüsselindexnummer (nur für WEP benötigt)
int status = WL_IDLE_STATUS;
WiFiServer server(80);
void setup() {
// Initialisiere serielle Verbindung und warte, bis der Port geöffnet ist:
Serial.begin(9600);
while (!Serial) {
; // Warte, bis der serielle Port verbunden ist. Benötigt nur für native USB-Port
}
// Prüfe das WiFi-Modul:
if (WiFi.status() == WL_NO_MODULE) {
Serial.println("Communication with WiFi module failed!");
// Nicht fortfahren
while (true)
;
}
String fv = WiFi.firmwareVersion();
if (fv < WIFI_FIRMWARE_LATEST_VERSION) {
Serial.println("Please upgrade the firmware");
}
// Versuche, eine Verbindung zum WLAN-Netzwerk herzustellen:
while (status != WL_CONNECTED) {
Serial.print("Attempting to connect to SSID: ");
Serial.println(ssid);
// Verbindung zu WPA/WPA2-Netzwerk herstellen. Ändere diese Zeile, falls du ein offenes oder WEP-Netzwerk verwendest:
status = WiFi.begin(ssid, pass);
// Warte 10 Sekunden auf die Verbindung:
delay(10000);
}
server.begin();
// Jetzt verbunden, gib daher den Status aus:
printWifiStatus();
}
void loop() {
// Auf eingehende Clients warten
WiFiClient client = server.available();
if (client) {
Serial.println("new client");
// Eine HTTP-Anfrage endet mit einer leeren Zeile
boolean currentLineIsBlank = true;
while (client.connected()) {
if (client.available()) {
char c = client.read();
Serial.write(c);
// Wenn du am Ende der Zeile angekommen bist (einen Zeilenumbruch empfangen)
// und die Zeile ist leer, ist die HTTP-Anfrage beendet,
// damit du eine Antwort senden kannst
if (c == '\n' && currentLineIsBlank) {
// Sende einen Standard-HTTP-Antwortheader
client.println("HTTP/1.1 200 OK");
client.println("Content-Type: text/html");
client.println("Connection: close"); // Die Verbindung wird nach Abschluss der Antwort geschlossen
client.println("Refresh: 5"); // Aktualisiere die Seite automatisch alle 5 Sekunden
client.println();
client.println("<!DOCTYPE HTML>");
client.println("<html>");
client.print("Hello from Arduino Web Server");
client.println("</html>");
break;
}
if (c == '\n') {
// Du beginnst eine neue Zeile
currentLineIsBlank = true;
} else if (c != '\r') {
// Du hast Zeichen in der aktuellen Zeile erhalten
currentLineIsBlank = false;
}
}
}
// Gib dem Webbrowser Zeit, die Daten zu empfangen
delay(1);
// Verbindung schließen:
client.stop();
Serial.println("client disconnected");
}
}
void printWifiStatus() {
// Gib die IP-Adresse deines Boards aus:
IPAddress ip = WiFi.localIP();
Serial.print("IP Address: ");
Serial.println(ip);
// Gib die empfangene Signalstärke aus:
long rssi = WiFi.RSSI();
Serial.print("signal strength (RSSI):");
Serial.print(rssi);
Serial.println(" dBm");
- Kopieren Sie den obigen Code und öffnen Sie ihn mit der Arduino IDE
- Ändern Sie die WLAN-Informationen (SSID und Passwort) im Code auf Ihre eigenen Daten
- Klicken Sie auf die Schaltfläche Hochladen in der Arduino IDE, um den Code auf den Arduino hochzuladen
- Öffnen Sie den seriellen Monitor
- Sehen Sie das Ergebnis im seriellen Monitor
COM6
Attempting to connect to SSID: Your_WiFi
IP Address: 192.168.0.2
signal strength (RSSI):-39 dBm
Autoscroll
Clear output
9600 baud
Newline
- Sie werden eine IP-Adresse sehen. Dies ist die IP-Adresse des Arduino-Webservers.
- Kopieren Sie die IP-Adresse und fügen Sie sie in die Adressleiste eines Webbrowsers ein.

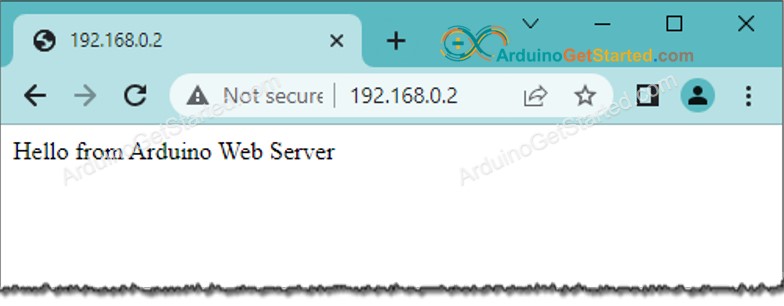

- Sie sehen die Webseite des Arduino-Boards im Webbrowser, wie unten zu sehen ist.
- Sie werden außerdem die untenstehende Ausgabe im Serial Monitor sehen.
COM6
Attempting to connect to SSID: Your_WiFi
IP Address: 192.168.0.2
signal strength (RSSI):-39 dBm
new client
GET /favicon.ico HTTP/1.1
Host: 192.168.0.2
Connection: keep-alive
User-Agent: Mozilla/5.0 (Windows NT 10.0; Win64; x64) AppleWebKit/537.36 (KHTML, like Gecko) Chrome/114.0.0.0 Safari/537.36
Accept: image/avif,image/webp,image/apng,image/svg+xml,image/*,*/*;q=0.8
Referer: http://192.168.0.2/
Accept-Encoding: gzip, deflate
Accept-Language: en-US,en;q=0.9
client disconnected
Autoscroll
Clear output
9600 baud
Newline
