Arduino - Drehencoder - Servomotor

In diesem Tutorial lernen wir, wie man Arduino so programmiert, dass ein Servomotor entsprechend dem Ausgangswert des Drehencoders dreht.

Erforderliche Hardware

1	×	Arduino Uno R3
1	×	USB 2.0 Kabel Typ A/B (für USB-A PC)
1	×	USB 2.0 Kabel Typ C/B (für USB-C PC)
1	×	Servo-Motor
1	×	Drehgeber
1	×	Breadboard
1	×	Verbindungskabel
1	×	(Empfohlen) Schraubklemmenblock-Shield für Arduino Uno
1	×	(Empfohlen) Breadboard-Shield für Arduino Uno
1	×	(Empfohlen) Gehäuse für Arduino Uno
1	×	(Empfohlen) Prototyping-Grundplatte & Breadboard-Kit für Arduino Uno

Oder Sie können die folgenden Kits kaufen:

1	×	DIYables STEM V3 Starter-Kit (Arduino enthalten)
1	×	DIYables Sensor-Kit (30 Sensoren/Displays)
1	×	DIYables Sensor-Kit (18 Sensoren/Displays)

Offenlegung: Einige der in diesem Abschnitt bereitgestellten Links sind Amazon-Affiliate-Links. Wir können eine Provision für Käufe erhalten, die über diese Links getätigt werden, ohne zusätzliche Kosten für Sie. Wir schätzen Ihre Unterstützung.

Kaufhinweis: Falls Sie mehrere Servomotoren verwenden möchten, empfehlen wir die Verwendung des PCA9685 16 Channel PWM Servo Driver Module, um MCU-Pins zu sparen und die Verdrahtung zu vereinfachen.

Über Servomotor und Drehencoder

Wenn Sie nichts über Servomotoren und Drehencoder (Pinbelegung, Funktionsweise, Programmierung …) wissen, informieren Sie sich in den folgenden Tutorials darüber:

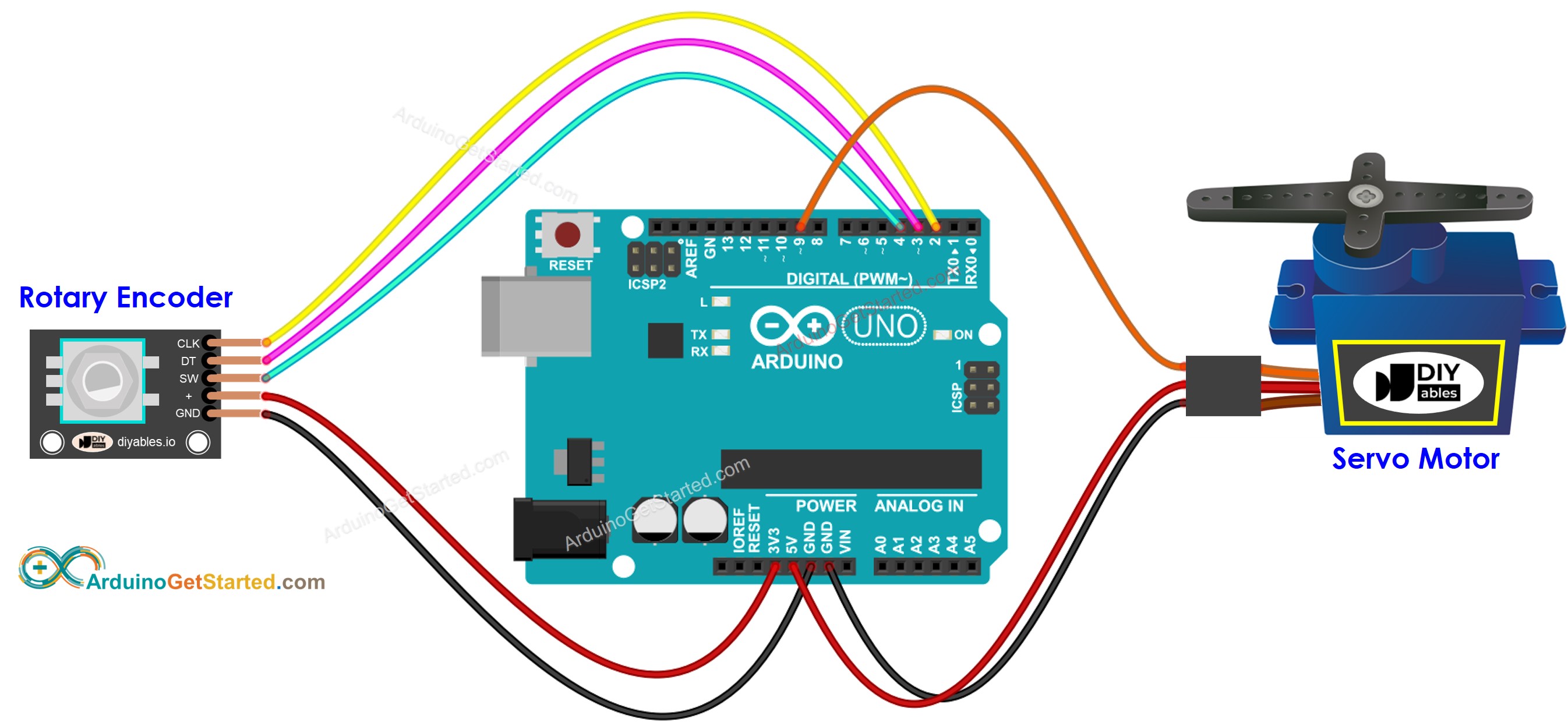

Verdrahtungsdiagramm

Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.

Arduino-Code

/* * Dieser Arduino Code wurde von newbiely.de entwickelt * Dieser Arduino Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt. * Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte: * https://newbiely.de/tutorials/arduino/arduino-rotary-encoder-servo-motor */ #include <Servo.h> #define CLK_PIN 2 #define DT_PIN 3 #define SW_PIN 4 #define SERVO_PIN 9 #define DIRECTION_CW 0 // clockwise direction #define DIRECTION_CCW 1 // counter-clockwise direction int counter = 0; int direction = DIRECTION_CW; int CLK_state; int prev_CLK_state; Servo servo; // create servo object to control a servo void setup() { Serial.begin(9600); // configure encoder pins as inputs pinMode(CLK_PIN, INPUT); pinMode(DT_PIN, INPUT); // read the initial state of the rotary encoder's CLK pin prev_CLK_state = digitalRead(CLK_PIN); servo.attach(SERVO_PIN); // attaches the servo on pin 9 to the servo object servo.write(0); } void loop() { // read the current state of the rotary encoder's CLK pin CLK_state = digitalRead(CLK_PIN); // If the state of CLK is changed, then pulse occurred // React to only the rising edge (from LOW to HIGH) to avoid double count if (CLK_state != prev_CLK_state && CLK_state == HIGH) { // if the DT state is HIGH // the encoder is rotating in counter-clockwise direction => decrease the counter if (digitalRead(DT_PIN) == HIGH) { counter--; direction = DIRECTION_CCW; } else { // the encoder is rotating in clockwise direction => increase the counter counter++; direction = DIRECTION_CW; } Serial.print("DIRECTION: "); if (direction == DIRECTION_CW) Serial.print("Clockwise"); else Serial.print("Counter-clockwise"); Serial.print(" | COUNTER: "); Serial.println(counter); if (counter < 0) counter = 0; else if (counter > 180) counter = 180; // sets the servo angle according to the counter servo.write(counter); } // save last CLK state prev_CLK_state = CLK_state; }

Schnelle Schritte

Verbinden Sie den Arduino über ein USB-Kabel mit dem PC.
Öffnen Sie die Arduino IDE, wählen Sie das richtige Board und den richtigen Port aus.
Kopieren Sie den obigen Code und öffnen Sie ihn mit der Arduino IDE.
Klicken Sie in der Arduino IDE auf die Hochladen-Schaltfläche, um den Code auf den Arduino hochzuladen.

Seriellen Monitor öffnen
Drehen Sie den Drehencoder
Beobachten Sie die Rotation des Servomotors
Beobachten Sie das Ergebnis im seriellen Monitor

COM6

Send

Autoscroll Show timestamp

Clear output

9600 baud

Newline

Code-Erklärung

Lies die zeilenweise Erklärung in den Kommentarzeilen des Quellcodes!
