Arduino - Sirene

In diesem Tutorial lernen wir, wie man Arduino programmiert, um eine Sirene zu steuern, die ein Warnsignal und/oder Licht erzeugt.

Erforderliche Hardware

1	×	Arduino Uno R3
1	×	USB 2.0 Kabel Typ A/B (für USB-A PC)
1	×	USB 2.0 Kabel Typ C/B (für USB-C PC)
1	×	Relais
1	×	12V Alarm Siren Horn
1	×	12V Netzteil
1	×	DC-Stromanschluss
1	×	Verbindungskabel
1	×	(Empfohlen) Schraubklemmenblock-Shield für Arduino Uno
1	×	(Empfohlen) Breadboard-Shield für Arduino Uno
1	×	(Empfohlen) Gehäuse für Arduino Uno
1	×	(Empfohlen) Prototyping-Grundplatte & Breadboard-Kit für Arduino Uno

Oder Sie können die folgenden Kits kaufen:

1	×	DIYables STEM V3 Starter-Kit (Arduino enthalten)
1	×	DIYables Sensor-Kit (30 Sensoren/Displays)
1	×	DIYables Sensor-Kit (18 Sensoren/Displays)

Offenlegung: Einige der in diesem Abschnitt bereitgestellten Links sind Amazon-Affiliate-Links. Wir können eine Provision für Käufe erhalten, die über diese Links getätigt werden, ohne zusätzliche Kosten für Sie. Wir schätzen Ihre Unterstützung.

Über Siren

Je nach Hersteller kann eine Sirene entweder einen lauten Ton erzeugen oder eine Warnleuchte, weshalb sie sich für ein Alarmsystem eignet. Sie ist auch in mehreren Betriebsspannungen erhältlich. In diesem Tutorial wird eine 12-V-Sirene verwendet, und andere Spannungen werden ähnlich sein.

Pinbelegung

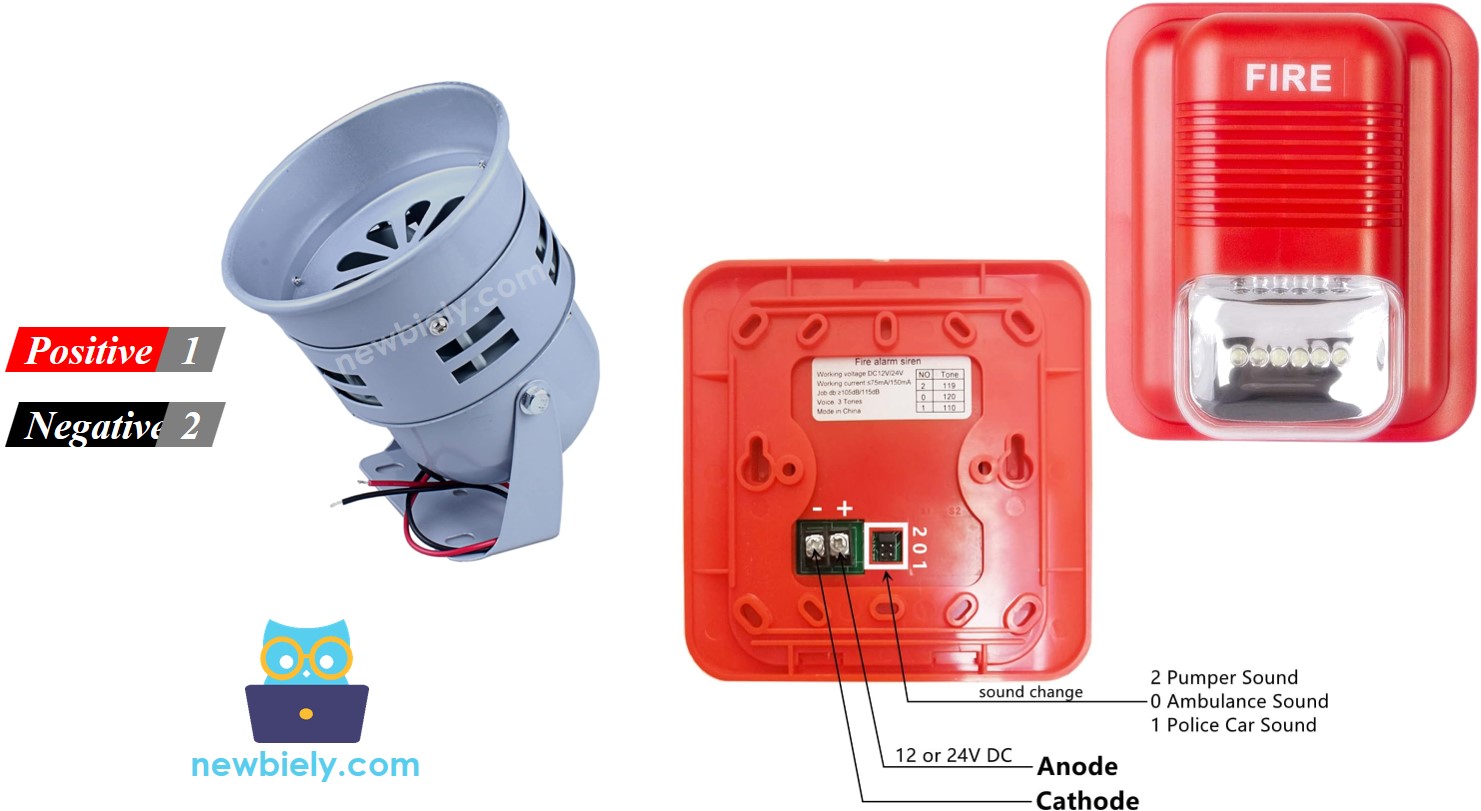

Die 12-V-Sirene hat normalerweise zwei Anschlüsse:

Minus-Pin (schwarz): muss mit dem Masseanschluss der Gleichstromversorgung verbunden werden
Plus-Pin (rot): muss mit 12 V der Gleichstromversorgung verbunden werden

Wie man eine Sirene steuert

Wenn eine 12-V-Sirene von einem 12-V-Netzteil betrieben wird, erzeugt sie Ton und/oder eine Warnleuchte. Um eine 12-V-Sirene zu steuern, müssen wir ein Relais zwischen dem Arduino und der 12-V-Sirene verwenden. Arduino kann die 12-V-Sirene über das Relais steuern. Wenn Sie nichts über Relais (Pinbelegung, Funktionsweise, wie man programmiert ...) wissen, lernen Sie im Arduino - Relais Tutorial mehr über Relais.

Verdrahtungsdiagramm

Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.

Arduino-Code

Der unten stehende Code schaltet die 12-V-Sirene wiederholt nach zwei Sekunden ein und nach vier Sekunden aus.

/* * Dieser Arduino Code wurde von newbiely.de entwickelt * Dieser Arduino Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt. * Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte: * https://newbiely.de/tutorials/arduino/arduino-siren */ #define RELAY_PIN 4 // the Arduino pin that controls the siren via relay // the setup function runs once when you press reset or power the board void setup() { // initialize digital pin D4 as an output. pinMode(RELAY_PIN, OUTPUT); } // the loop function runs over and over again forever void loop() { digitalWrite(RELAY_PIN, HIGH); // turn on siren 2 seconds delay(2000); digitalWrite(RELAY_PIN, LOW); // turn off siren 5 seconds delay(4000); }

Schnelle Schritte

Verbinde Arduino über ein USB-Kabel mit dem PC
Öffne die Arduino IDE, wähle das richtige Board und den richtigen Port
Kopiere den obigen Code und öffne ihn mit der Arduino IDE
Klicke auf die Schaltfläche Hochladen in der Arduino IDE, um den Code auf den Arduino hochzuladen
Überprüfe den Zustand der Sirene

Code-Erklärung

Sie finden die Erklärung in der Kommentarzeile des obigen Arduino-Codes.
