Arduino - Pumpensteuerung

In diesem Tutorial lernen wir, wie man eine Pumpe mit Arduino steuert. Basierend auf diesem Tutorial kannst du ein Bewässerungssystem, ein Aquarium, ein Wasser-Nachfüllsystem ... bauen.

Erforderliche Hardware

1	×	Arduino Uno R3
1	×	USB 2.0 Kabel Typ A/B (für USB-A PC)
1	×	USB 2.0 Kabel Typ C/B (für USB-C PC)
1	×	Relais
1	×	12V Pumpe
1	×	Vinyl Tube
1	×	12V Netzteil
1	×	DC-Stromanschluss
1	×	Verbindungskabel
1	×	(Empfohlen) Schraubklemmenblock-Shield für Arduino Uno
1	×	(Empfohlen) Breadboard-Shield für Arduino Uno
1	×	(Empfohlen) Gehäuse für Arduino Uno
1	×	(Empfohlen) Prototyping-Grundplatte & Breadboard-Kit für Arduino Uno

Oder Sie können die folgenden Kits kaufen:

1	×	DIYables STEM V3 Starter-Kit (Arduino enthalten)
1	×	DIYables Sensor-Kit (30 Sensoren/Displays)
1	×	DIYables Sensor-Kit (18 Sensoren/Displays)

Offenlegung: Einige der in diesem Abschnitt bereitgestellten Links sind Amazon-Affiliate-Links. Wir können eine Provision für Käufe erhalten, die über diese Links getätigt werden, ohne zusätzliche Kosten für Sie. Wir schätzen Ihre Unterstützung.

Über 12-Volt-Pumpe

Pinbelegung

image source: diyables.io

Eine 12-V-Pumpe hat in der Regel zwei Pins:

Negativer (-) Pin (schwarz): muss mit der Masse der Gleichspannungsversorgung verbunden werden
Positiver (+) Pin (rot): muss mit 12 V der Gleichspannungsversorgung verbunden werden

Wie man die Pumpe steuert

Wenn eine 12-V-Pumpe von einer 12-V-Stromversorgung betrieben wird, funktioniert sie. Um eine Pumpe zu steuern, müssen wir ein Relais zwischen Arduino und Pumpe verwenden. Arduino kann die Pumpe über das Relais steuern. Wenn Sie nichts über Relais wissen (Pinbelegung, Funktionsweise, Programmierung ...), erfahren Sie mehr über Relais im Arduino - Relais-Tutorial.

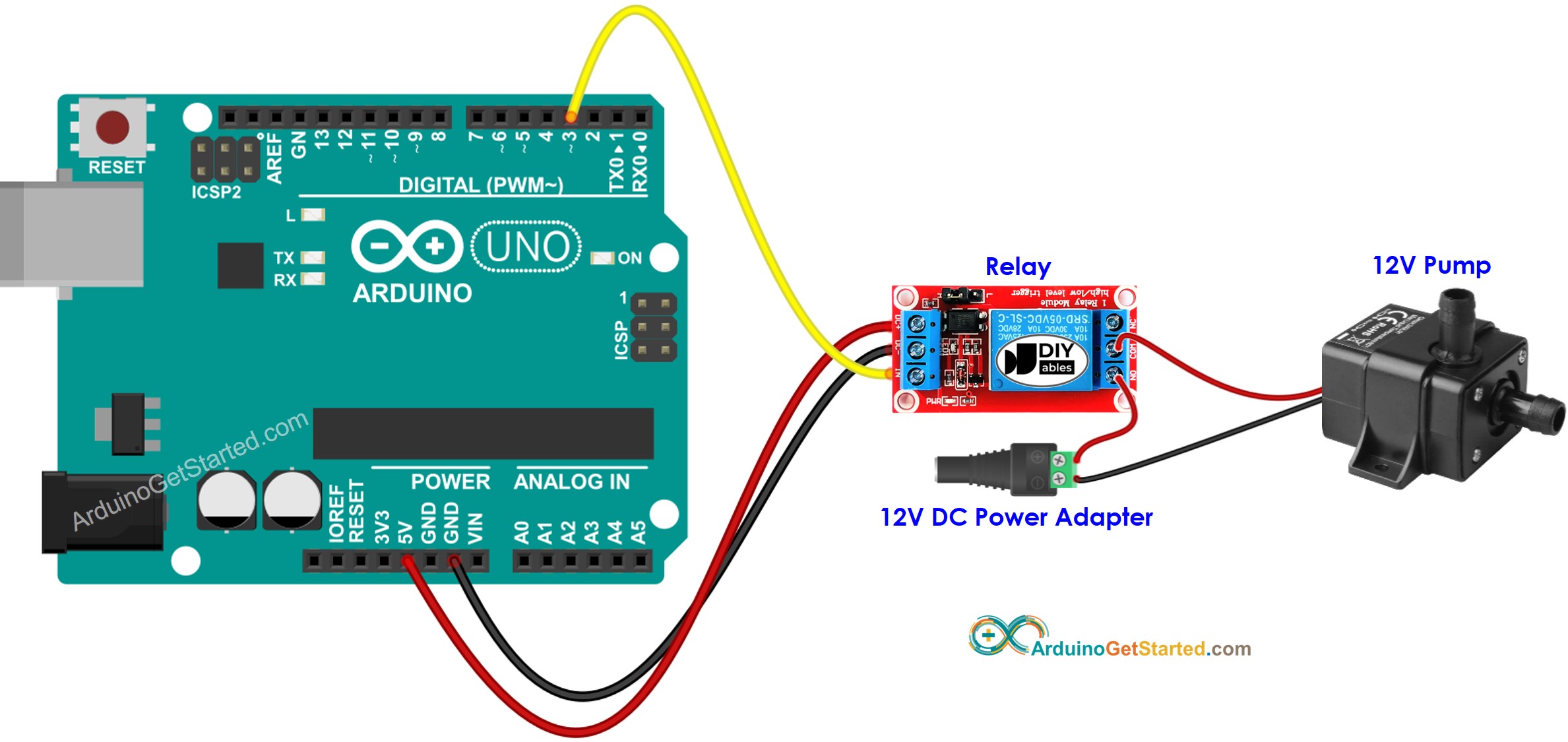

Verdrahtungsdiagramm

Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.

Arduino-Code

Der unten stehende Code schaltet die Pumpe wiederholt alle fünf Sekunden ein und aus.

/* * Dieser Arduino Code wurde von newbiely.de entwickelt * Dieser Arduino Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt. * Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte: * https://newbiely.de/tutorials/arduino/arduino-controls-pump */ // constants won't change const int RELAY_PIN = 3; // the Arduino pin, which connects to the IN pin of relay // the setup function runs once when you press reset or power the board void setup() { // initialize digital pin D3 as an output. pinMode(RELAY_PIN, OUTPUT); } // the loop function runs over and over again forever void loop() { digitalWrite(RELAY_PIN, HIGH); // turn on pump 5 seconds delay(5000); digitalWrite(RELAY_PIN, LOW); // turn off pump 5 seconds delay(5000); }

Schnelle Schritte

Schließe Arduino über ein USB-Kabel an den PC an
Öffne die Arduino IDE, wähle das richtige Board und den richtigen Port
Kopiere den obigen Code und öffne ihn mit der Arduino IDE
Klicke auf die Schaltfläche Hochladen in der Arduino IDE, um den Code auf den Arduino hochzuladen
Sieh den Zustand der Pumpe

Code-Erklärung

Sie finden die Erklärung in der Kommentarzeile des obigen Arduino-Codes.

Mehr erfahren Arduino - wenn der Knopf gedrückt wird, wird die Pumpe in 10 Sekunden eingeschaltet

Video Tutorial

Wir erwägen die Erstellung von Video-Tutorials. Wenn Sie Video-Tutorials für wichtig halten, abonnieren Sie bitte unseren YouTube-Kanal , um uns zu motivieren, die Videos zu erstellen.

Fordere dich heraus

Baue ein automatisches Bewässerungssystem mit Arduino, Bodenfeuchtesensor und Pumpe
Baue ein automatisches Nachfüllsystem mit Arduino, Wasserstandssensor und Pumpe
