Arduino - Temperatur- und Feuchtigkeitssensor - LCD

Wir werden lernen, wie man:

Temperatur und Luftfeuchtigkeit vom DHT11-Sensor lesen und auf dem LCD I2C anzeigen
Temperatur und Luftfeuchtigkeit vom DHT22-Sensor lesen und auf dem LCD I2C anzeigen

Erforderliche Hardware

1	×	Arduino Uno R3
1	×	USB 2.0 Kabel Typ A/B (für USB-A PC)
1	×	USB 2.0 Kabel Typ C/B (für USB-C PC)
1	×	LCD I2C
1	×	DHT11 Temperatur-Feuchtigkeitssensor-Modul
1	×	Verbindungskabel

You can use DHT22 sensor instead of DHT11 sensor.

1	×	(Empfohlen) Schraubklemmenblock-Shield für Arduino Uno
1	×	(Empfohlen) Breadboard-Shield für Arduino Uno
1	×	(Empfohlen) Gehäuse für Arduino Uno
1	×	(Empfohlen) Prototyping-Grundplatte & Breadboard-Kit für Arduino Uno

Oder Sie können die folgenden Kits kaufen:

1	×	DIYables STEM V3 Starter-Kit (Arduino enthalten)
1	×	DIYables Sensor-Kit (30 Sensoren/Displays)
1	×	DIYables Sensor-Kit (18 Sensoren/Displays)

Offenlegung: Einige der in diesem Abschnitt bereitgestellten Links sind Amazon-Affiliate-Links. Wir können eine Provision für Käufe erhalten, die über diese Links getätigt werden, ohne zusätzliche Kosten für Sie. Wir schätzen Ihre Unterstützung.

Über DHT11, DHT22 und LCD

Wenn Sie nichts über DHT11- und DHT22-Temperatursensoren sowie über LCD (Pinbelegung, Funktionsweise, Programmierung ...) wissen, lernen Sie in den folgenden Tutorials mehr darüber:

Verdrahtungsdiagramm

Arduino - DHT11-Modul LCD-Verkabelung

Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.

Arduino - DHT22-Modul LCD-Verkabelung

Arduino DHT22 Temperatur- und Feuchtigkeits-LCD-Verdrahtungsdiagramm

Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.

Reale Verdrahtung für den DHT11

Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.

Arduino-Code - DHT11-Sensor - LCD I²C

/* * Dieser Arduino Code wurde von newbiely.de entwickelt * Dieser Arduino Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt. * Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte: * https://newbiely.de/tutorials/arduino/arduino-temperature-humidity-sensor-lcd */ #include <LiquidCrystal_I2C.h> #include "DHT.h" #define DHTPIN 2 #define DHTTYPE DHT11 LiquidCrystal_I2C lcd(0x27, 16, 2); // I2C address 0x27 (from DIYables LCD), 16 column and 2 rows DHT dht(DHTPIN, DHTTYPE); void setup() { dht.begin(); // initialize the sensor lcd.init(); // initialize the lcd lcd.backlight(); // open the backlight } void loop() { delay(2000); // wait a few seconds between measurements float humi = dht.readHumidity(); // read humidity float tempC = dht.readTemperature(); // read temperature lcd.clear(); // check if any reads failed if (isnan(humi) || isnan(tempC)) { lcd.setCursor(0, 0); lcd.print("Failed"); } else { lcd.setCursor(0, 0); // start to print at the first row lcd.print("Temp: "); lcd.print(tempC); // print the temperature lcd.print((char)223); // print ° character lcd.print("C"); lcd.setCursor(0, 1); // start to print at the second row lcd.print("Humi: "); lcd.print(humi); // print the humidity lcd.print("%"); } }

※ Notiz:

Die I2C-Adresse des LCD kann je nach Hersteller variieren. Im Code haben wir 0x27 verwendet, das vom Hersteller DIYables angegeben ist.

Schnelle Schritte

Verbinden Sie Arduino über ein USB-Kabel mit dem PC
Öffnen Sie die Arduino IDE, wählen Sie das richtige Board und den richtigen Port
Navigieren Sie zum Bibliotheken-Symbol in der linken Seitenleiste der Arduino IDE
Suchen Sie nach „DHT“, finden Sie dann die DHT-Sensor-Bibliothek von Adafruit
Klicken Sie auf die Schaltfläche Installieren, um die Bibliothek zu installieren

Sie werden aufgefordert, einige weitere Bibliotheksabhängigkeiten zu installieren.
Klicken Sie auf die Schaltfläche Alle installieren, um alle Bibliotheksabhängigkeiten zu installieren.

Arduino Adafruit vereinheitlichte Sensorbibliothek

Suchen Sie “LiquidCrystal I2C”, und finden Sie anschließend die LiquidCrystal_I2C-Bibliothek von Frank de Brabander.
Klicken Sie auf die Installieren-Schaltfläche, um die LiquidCrystal_I2C-Bibliothek zu installieren.

Kopieren Sie den obigen Code und öffnen Sie ihn mit der Arduino IDE
Klicken Sie auf die Hochladen-Schaltfläche in der Arduino IDE, um den Code auf den Arduino hochzuladen
Machen Sie die Umgebung des Sensors heißer oder kälter
Sehen Sie das Ergebnis auf dem LCD

Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.

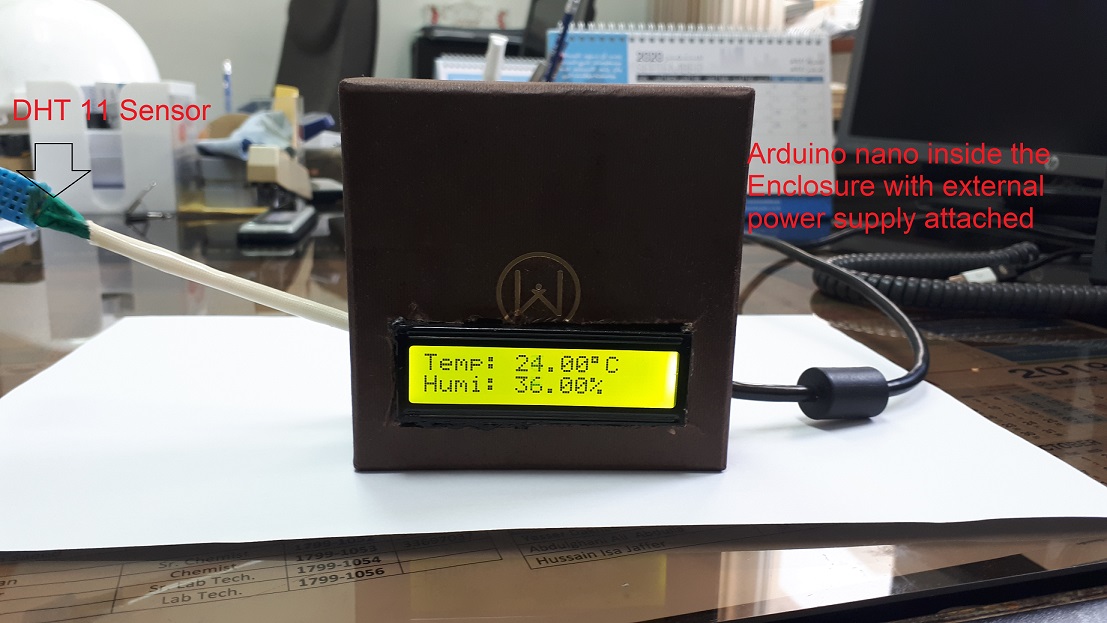

Der obige Code funktioniert auch für Arduino Nano. Ein Großvater, der durch dieses Tutorial lernt, um seinen Enkel zu führen, hat diesen Code mit dem Arduino Nano getestet und uns das untenstehende Ergebnis geschickt:

Temperatur und Luftfeuchtigkeit auf dem LCD mit Arduino anzeigen.

Wenn das LCD nichts anzeigt, siehe Fehlerbehebung beim LCD I2C

Arduino-Code - DHT22-Sensor - LCD I2C

/* * Dieser Arduino Code wurde von newbiely.de entwickelt * Dieser Arduino Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt. * Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte: * https://newbiely.de/tutorials/arduino/arduino-temperature-humidity-sensor-lcd */ #include <LiquidCrystal_I2C.h> #include "DHT.h" #define DHTPIN 2 #define DHTTYPE DHT22 LiquidCrystal_I2C lcd(0x27, 16, 2); // I2C address 0x27 (from DIYables LCD), 16 column and 2 rows DHT dht(DHTPIN, DHTTYPE); void setup() { dht.begin(); // initialize the sensor lcd.init(); // initialize the lcd lcd.backlight(); // open the backlight } void loop() { delay(2000); // wait a few seconds between measurements float humi = dht.readHumidity(); // read humidity float tempC = dht.readTemperature(); // read temperature lcd.clear(); // check if any reads failed if (isnan(humi) || isnan(tempC)) { lcd.setCursor(0, 0); lcd.print("Failed"); } else { lcd.setCursor(0, 0); // start to print at the first row lcd.print("Temp: "); lcd.print(tempC); // print the temperature lcd.print((char)223); // print ° character lcd.print("C"); lcd.setCursor(0, 1); // start to print at the second row lcd.print("Humi: "); lcd.print(humi); // print the humidity lcd.print("%"); } }

※ Notiz:

Der Code für DHT11 und DHT22 ist identisch, bis auf eine einzige Codezeile. Die Bibliothek für DHT11 und DHT22 ist dieselbe.

Video Tutorial

Wir erwägen die Erstellung von Video-Tutorials. Wenn Sie Video-Tutorials für wichtig halten, abonnieren Sie bitte unseren YouTube-Kanal , um uns zu motivieren, die Videos zu erstellen.
