Arduino RS-422 zu WLAN
In diesem Leitfaden werden wir untersuchen, wie man den Arduino Uno R4 WiFi verwendet, um einen RS-422-zu-WiFi-Konverter zu bauen. Mit diesem Aufbau wird der Arduino Daten von einer RS-422-Seriell-Schnittstelle lesen und sie an einen TCP-Server übertragen, entweder im selben lokalen Netzwerk (LAN) oder remote über das Internet. Er kann auch Daten vom TCP-Server empfangen und sie über die RS-422-Seriell-Schnittstelle zurücksenden.
Diese Schritte ermöglichen es Ihnen, vielseitige Kommunikationsbrücken zwischen seriellen RS-422-Geräten und einem TCP/IP-Server mithilfe von Arduino einzurichten.
Erforderliche Hardware
Oder Sie können die folgenden Kits kaufen:
| 1 | × | DIYables STEM V4 IoT Starter-Kit (Arduino enthalten) | |
| 1 | × | DIYables Sensor-Kit (30 Sensoren/Displays) | |
| 1 | × | DIYables Sensor-Kit (18 Sensoren/Displays) |
Offenlegung: Einige der in diesem Abschnitt bereitgestellten Links sind Amazon-Affiliate-Links. Wir können eine Provision für Käufe erhalten, die über diese Links getätigt werden, ohne zusätzliche Kosten für Sie. Wir schätzen Ihre Unterstützung.
Über RS422 und TCP
Wenn Sie nicht wissen, wie Sie RS422- und TCP-Kommunikation mit Arduino verwenden, informieren Sie sich in den folgenden Tutorials darüber:
- Arduino - RS422 tutorial
- Arduino - TCP Client tutorial

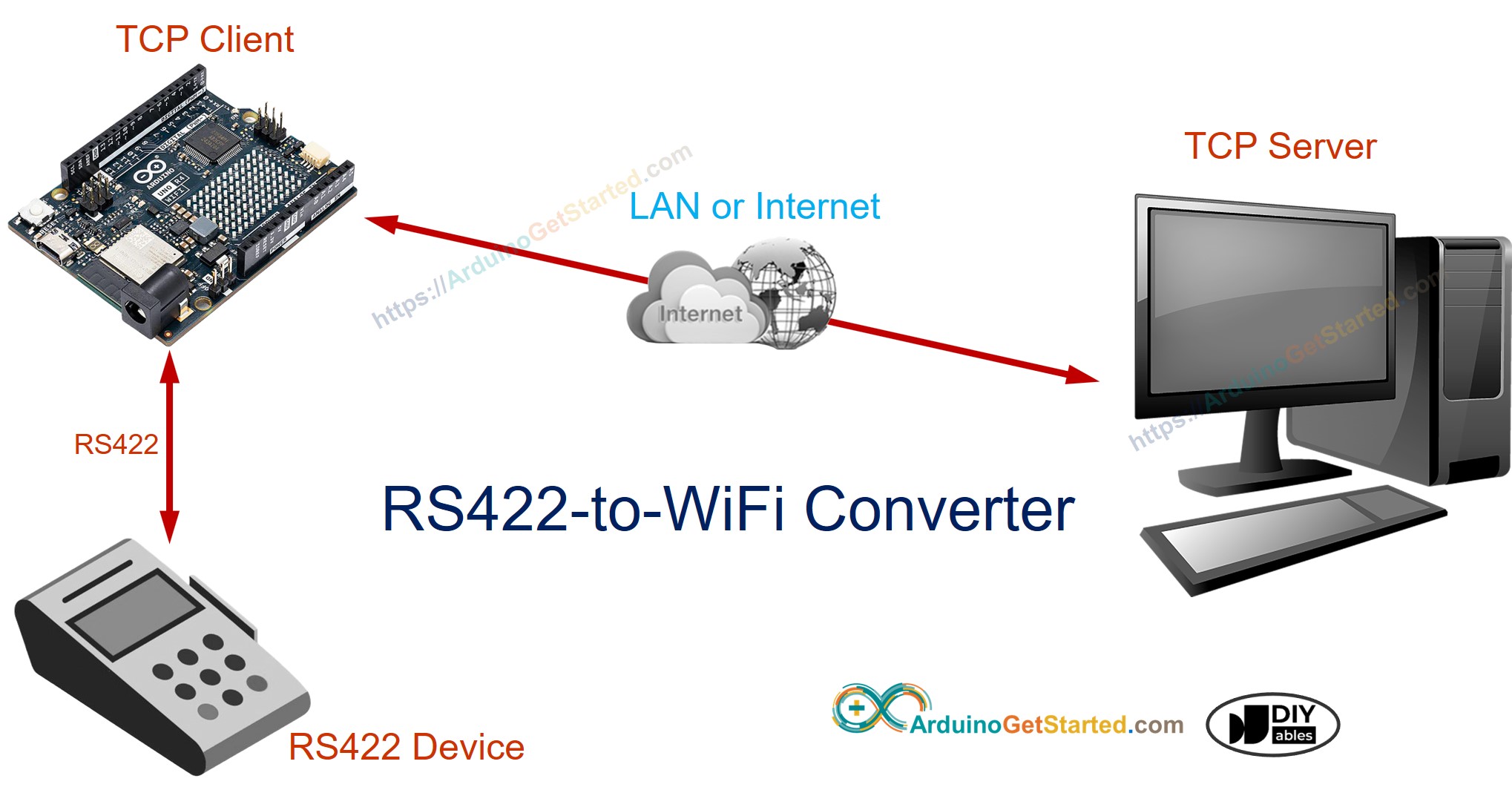

Wie der RS-422-zu-WiFi-Konverter funktioniert
- Arduino verbindet sich mit einem seriellen Gerät über die serielle RS422-Schnittstelle
- Arduino arbeitet als TCP-Client, der sich mit einem TCP-Server verbindet (das kann eine TCP-Server-Software auf Ihrem PC oder ein weiterer Arduino sein, der als TCP-Server programmiert ist)
- Arduino liest Daten von der seriellen RS422-Schnittstelle und sendet sie an den TCP-Server
- Arduino liest Daten aus der TCP-Verbindung und sendet sie an die serielle RS422-Schnittstelle
Verdrahtungsdiagramm
- Verdrahtungsdiagramm bei Verwendung von Hardware-Serial
Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.
- Schaltplan bei Verwendung von Software-Serial
Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.
Arduino-Code für Hardware-Serial
/*
* Dieser Arduino Code wurde von newbiely.de entwickelt
* Dieser Arduino Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt.
* Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte:
* https://newbiely.de/tutorials/arduino/arduino-rs422-to-wifi
*/
#include <WiFiS3.h>
const char* WIFI_SSID = "YOUR_WIFI_SSID"; // CHANGE TO YOUR WIFI SSID
const char* WIFI_PASSWORD = "YOUR_WIFI_PASSWORD"; // CHANGE TO YOUR WIFI PASSWORD
const char* TCP_SERVER_ADDR = "192.168.0.26"; // CHANGE TO TCP SERVER'S IP ADDRESS
const int TCP_SERVER_PORT = 1470;
WiFiClient TCP_client;
void setup() {
Serial.begin(9600);
Serial.println("Arduino: TCP CLIENT");
// check for the WiFi module:
if (WiFi.status() == WL_NO_MODULE) {
Serial.println("Communication with WiFi module failed!");
// don't continue
while (true)
;
}
String fv = WiFi.firmwareVersion();
if (fv < WIFI_FIRMWARE_LATEST_VERSION) {
Serial.println("Please upgrade the firmware");
}
Serial.print("Attempting to connect to SSID: ");
Serial.println(WIFI_SSID);
// attempt to connect to WiFi network:
while (WiFi.begin(WIFI_SSID, WIFI_PASSWORD) != WL_CONNECTED) {
delay(10000); // wait 10 seconds for connection:
}
Serial.print("Connected to WiFi ");
Serial.println(WIFI_SSID);
// connect to TCP server
if (TCP_client.connect(TCP_SERVER_ADDR, TCP_SERVER_PORT))
Serial.println("Connected to TCP server");
else
Serial.println("Failed to connect to TCP server");
}
void loop() {
if (TCP_client.connected()) {
// read data from TCP and send them to RS422 interface
if (TCP_client.available()) {
char c = TCP_client.read();
Serial.write(c);
}
// read data from RS422 interface and send them to TCP
if (Serial.available()) {
char c = Serial.read();
TCP_client.write(c);
}
} else {
Serial.println("Connection is disconnected");
TCP_client.stop();
// reconnect to TCP server
if (TCP_client.connect(TCP_SERVER_ADDR, TCP_SERVER_PORT)) {
Serial.println("Reconnected to TCP server");
} else {
Serial.println("Failed to reconnect to TCP server");
delay(1000);
}
}
}
Arduino-Code für Software Serial
/*
* Dieser Arduino Code wurde von newbiely.de entwickelt
* Dieser Arduino Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt.
* Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte:
* https://newbiely.de/tutorials/arduino/arduino-rs422-to-wifi
*/
#include <WiFiS3.h>
#include <SoftwareSerial.h>
// define the SoftwareSerial object and their pins
SoftwareSerial rs422(6, 7); // RX: 6, TX: 7
const char* WIFI_SSID = "YOUR_WIFI_SSID"; // CHANGE TO YOUR WIFI SSID
const char* WIFI_PASSWORD = "YOUR_WIFI_PASSWORD"; // CHANGE TO YOUR WIFI PASSWORD
const char* TCP_SERVER_ADDR = "192.168.0.26"; // CHANGE TO TCP SERVER'S IP ADDRESS
const int TCP_SERVER_PORT = 1470;
WiFiClient TCP_client;
void setup() {
Serial.begin(9600);
rs422.begin(9600);
Serial.println("Arduino: TCP CLIENT");
// check for the WiFi module:
if (WiFi.status() == WL_NO_MODULE) {
Serial.println("Communication with WiFi module failed!");
// don't continue
while (true)
;
}
String fv = WiFi.firmwareVersion();
if (fv < WIFI_FIRMWARE_LATEST_VERSION) {
Serial.println("Please upgrade the firmware");
}
Serial.print("Attempting to connect to SSID: ");
Serial.println(WIFI_SSID);
// attempt to connect to WiFi network:
while (WiFi.begin(WIFI_SSID, WIFI_PASSWORD) != WL_CONNECTED) {
delay(10000); // wait 10 seconds for connection:
}
Serial.print("Connected to WiFi ");
Serial.println(WIFI_SSID);
// connect to TCP server
if (TCP_client.connect(TCP_SERVER_ADDR, TCP_SERVER_PORT))
Serial.println("Connected to TCP server");
else
Serial.println("Failed to connect to TCP server");
}
void loop() {
if (TCP_client.connected()) {
// read data from TCP and send them to RS422 interface
if (TCP_client.available()) {
char c = TCP_client.read();
rs422.write(c);
}
// read data from RS422 interface and send them to TCP
if (rs422.available()) {
char c = rs422.read();
TCP_client.write(c);
}
} else {
Serial.println("Connection is disconnected");
TCP_client.stop();
// reconnect to TCP server
if (TCP_client.connect(TCP_SERVER_ADDR, TCP_SERVER_PORT)) {
Serial.println("Reconnected to TCP server");
} else {
Serial.println("Failed to reconnect to TCP server");
delay(1000);
}
}
}

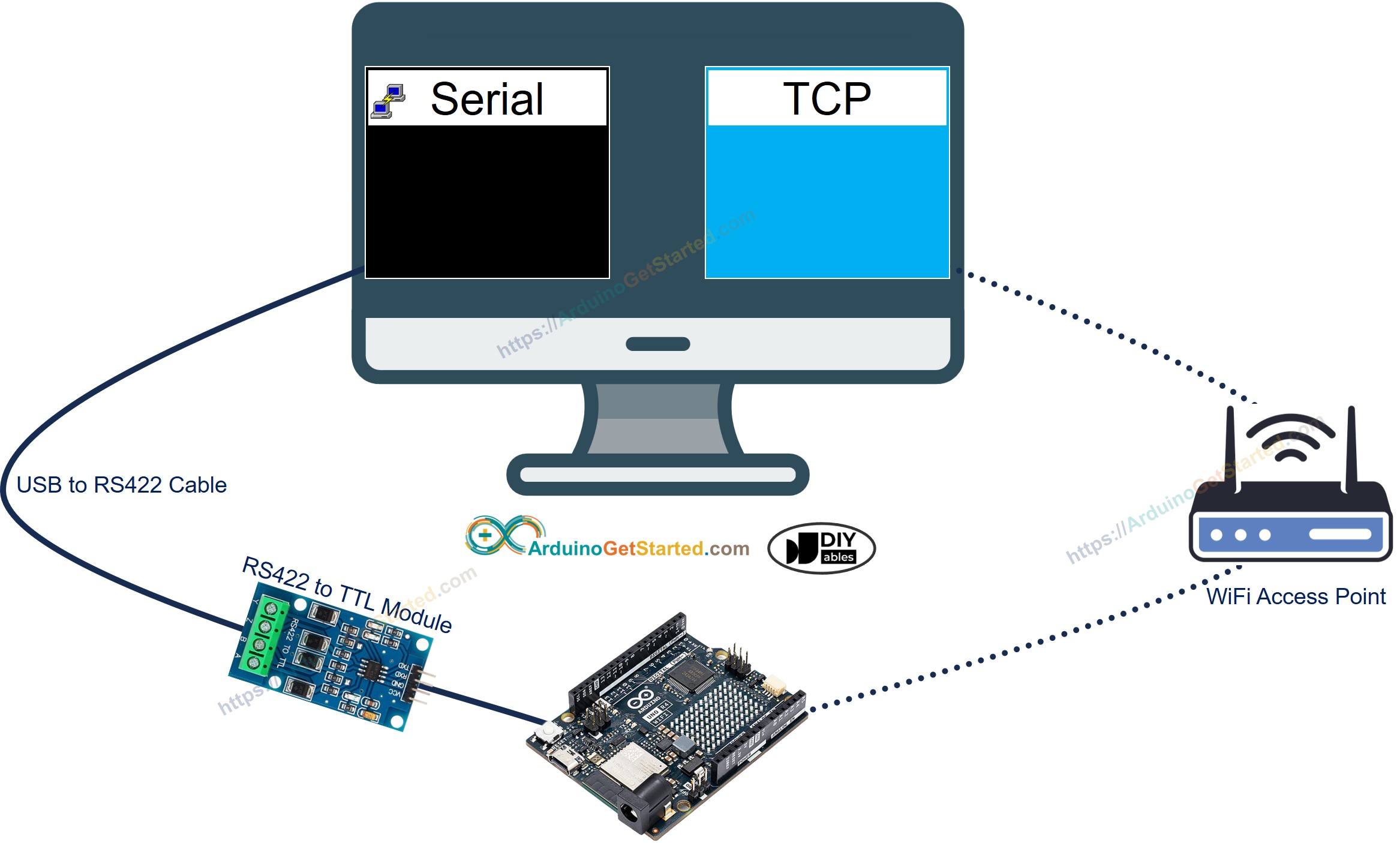

Testen
Sie können einen Test durchführen, indem Sie Daten in den folgenden Abläufen senden:
- Serielle Software (auf Ihrem PC) → RS-422 → Arduino → WLAN → TCP-Server-Software (auf Ihrem PC).
- TCP-Server-Software (auf Ihrem PC) → WLAN → Arduino → RS-422 → Serielle Software (auf Ihrem PC).
Um dies zu tun, befolgen Sie die untenstehenden Schritte:
- Wenn Sie Arduino Uno R4 zum ersten Mal verwenden, lesen Sie wie man die Umgebung für Arduino Uno R4 in der Arduino IDE einrichtet.
- Verbinden Sie Arduino Uno R4 WiFi mit Ihrem PC mithilfe eines TTL-zu-RS422-Moduls und eines RS422-zu-USB-Kabels gemäß dem oben gezeigten Verdrahtungsdiagramm.
- Installieren Sie eine TCP-Server-Software wie ezTerm.
- Öffnen Sie das serielle Programm und konfigurieren Sie die seriellen Parameter (COM-Port, Baudrate...).
- Öffnen Sie das TCP-Server-Programm und konfigurieren Sie es als TCP-Server, dann klicken Sie auf die Schaltfläche 'Listen'.
- Öffnen Sie die Eingabeaufforderung auf Ihrem PC.
- Finden Sie die IP-Adresse Ihres PCs, indem Sie den folgenden Befehl ausführen:
ipconfig
- Die Ausgabe sieht wie unten aus:
Command Prompt
C:\WINDOWS\system32>ipconfig
Windows IP Configuration
Ethernet adapter:
Subnet Mask . . . . . . . . . . . : 255.0.0.0
IPv4 Address. . . . . . . . . . . : 192.168.0.26
Subnet Mask . . . . . . . . . . . : 255.255.255.0
Default Gateway . . . . . . . . . :
- Aktualisieren Sie die IP-Adresse des TCP-Servers (Ihres PCs) im Arduino-Code. Im obigen Beispiel: 192.168.0.26
- Kompilieren und Hochladen des Codes auf das Arduino-Board, indem Sie in der Arduino IDE auf die Schaltfläche Upload klicken.
- Geben Sie einige Daten im Serial-Programm ein, um sie über die serielle Schnittstelle an den Arduino zu senden.
- Wenn es erfolgreich ist, sehen Sie die Echo-Daten in der TCP-Server-Software.
- Geben Sie einige Daten im TCP-Server-Programm ein, um sie über TCP an den Arduino zu senden.
- Wenn es erfolgreich ist, sehen Sie die Echo-Daten im Serial-Programm.
Wenn Sie einen kommerziellen RS-422-zu-Ethernet-Konverter verwenden möchten, können Sie CSE-H55N2 Seriell-zu-Ethernet-Konverter kaufen
