Arduino - DHT11 - LCD

Wir werden lernen, wie man Arduino programmiert, um Temperatur und Luftfeuchtigkeit vom DHT11-Modul zu lesen und sie auf dem LCD I2C anzuzeigen.

Erforderliche Hardware

1	×	Arduino Uno R3
1	×	USB 2.0 Kabel Typ A/B (für USB-A PC)
1	×	USB 2.0 Kabel Typ C/B (für USB-C PC)
1	×	LCD I2C
1	×	DHT11 Temperatur-Feuchtigkeitssensor-Modul
1	×	Verbindungskabel
1	×	(Empfohlen) Schraubklemmenblock-Shield für Arduino Uno
1	×	(Empfohlen) Breadboard-Shield für Arduino Uno
1	×	(Empfohlen) Gehäuse für Arduino Uno
1	×	(Empfohlen) Prototyping-Grundplatte & Breadboard-Kit für Arduino Uno

Oder Sie können die folgenden Kits kaufen:

1	×	DIYables STEM V3 Starter-Kit (Arduino enthalten)
1	×	DIYables Sensor-Kit (30 Sensoren/Displays)
1	×	DIYables Sensor-Kit (18 Sensoren/Displays)

Offenlegung: Einige der in diesem Abschnitt bereitgestellten Links sind Amazon-Affiliate-Links. Wir können eine Provision für Käufe erhalten, die über diese Links getätigt werden, ohne zusätzliche Kosten für Sie. Wir schätzen Ihre Unterstützung.

Über DHT11 und LCD

Wenn du nichts über den DHT11-Sensor und das LCD-Display weißt (Pinbelegung, wie es funktioniert, wie man programmiert ...), informiere dich in den folgenden Tutorials darüber:

Verdrahtungsdiagramm

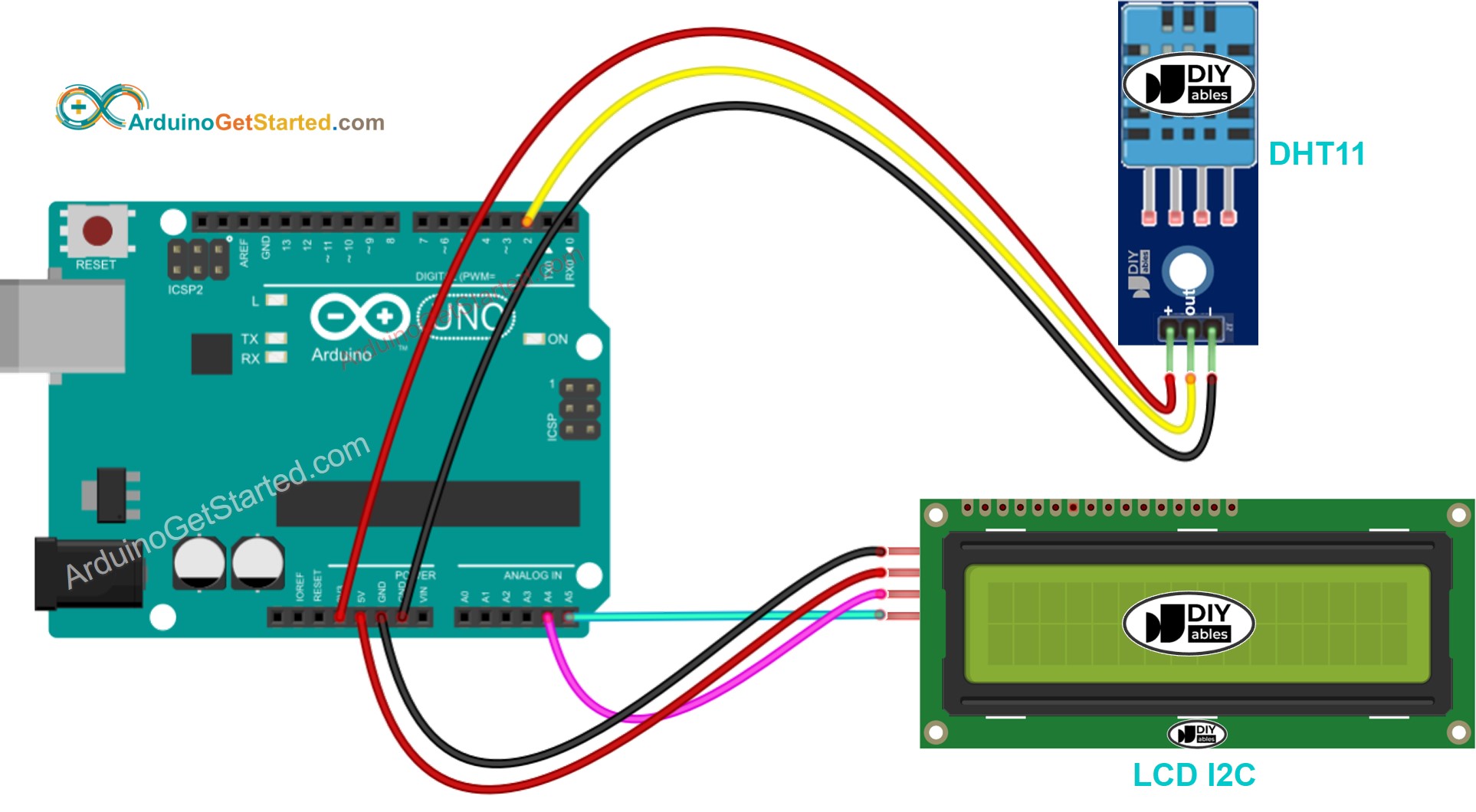

Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.

Arduino-Code - DHT11-Sensor - LCD I2C

/* * Dieser Arduino Code wurde von newbiely.de entwickelt * Dieser Arduino Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt. * Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte: * https://newbiely.de/tutorials/arduino/arduino-dht11-lcd */ #include <LiquidCrystal_I2C.h> #include <DHT.h> #define DHT11_PIN 2 LiquidCrystal_I2C lcd(0x27, 16, 2); // I2C address 0x27 (from DIYables LCD), 16 column and 2 rows DHT dht11(DHT11_PIN, DHT11); void setup() { dht11.begin(); // initialize the sensor lcd.init(); // initialize the lcd lcd.backlight(); // open the backlight } void loop() { delay(2000); // wait a few seconds between measurements float humi = dht11.readHumidity(); // read humidity float tempC = dht11.readTemperature(); // read temperature lcd.clear(); // check if any reads failed if (isnan(humi) || isnan(tempC)) { lcd.setCursor(0, 0); lcd.print("Failed"); } else { lcd.setCursor(0, 0); // start to print at the first row lcd.print("Temp: "); lcd.print(tempC); // print the temperature lcd.print((char)223); // print ° character lcd.print("C"); lcd.setCursor(0, 1); // start to print at the second row lcd.print("Humi: "); lcd.print(humi); // print the humidity lcd.print("%"); } }

※ Notiz:

Die I2C-Adresse des LCDs kann je nach Hersteller variieren. Im Code verwendeten wir 0x27, das vom Hersteller DIYables angegeben wurde.

Schnelle Schritte

Verbinde Arduino über ein USB-Kabel mit dem PC.
Öffne die Arduino IDE, wähle das richtige Board und den richtigen Port.
Gehe zum Bibliotheken-Symbol in der linken Seitenleiste der Arduino IDE.
Suche nach „DHT“, und finde dann die DHT-Sensor-Bibliothek von Adafruit
Klicke auf die Installieren-Schaltfläche, um die Bibliothek zu installieren.

Sie werden aufgefordert, einige weitere Bibliotheksabhängigkeiten zu installieren.
Klicken Sie auf die Schaltfläche Alle installieren, um alle Bibliotheksabhängigkeiten zu installieren.

Arduino Adafruit vereinheitlichte Sensorbibliothek

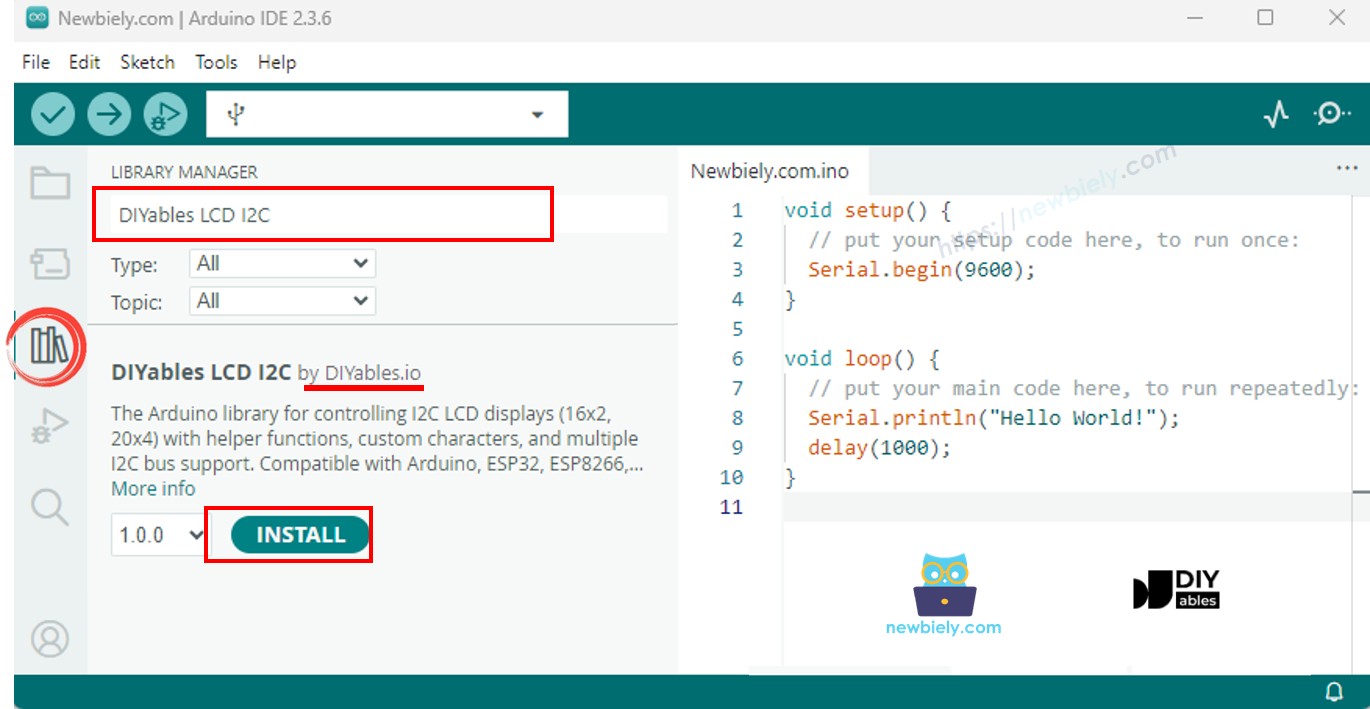

Suchen Sie “LiquidCrystal I2C”, dann finden Sie die LiquidCrystal_I2C-Bibliothek von Frank de Brabander.
Klicken Sie auf die Schaltfläche Installieren, um die LiquidCrystal_I2C-Bibliothek zu installieren.

Kopieren Sie den obigen Code und öffnen Sie ihn mit der Arduino IDE.
Klicken Sie auf die Schaltfläche Hochladen in der Arduino IDE, um den Code auf den Arduino hochzuladen.
Verändern Sie die Umgebung des Sensors, damit sie wärmer oder kälter wird.
Sehen Sie das Ergebnis auf dem LCD.

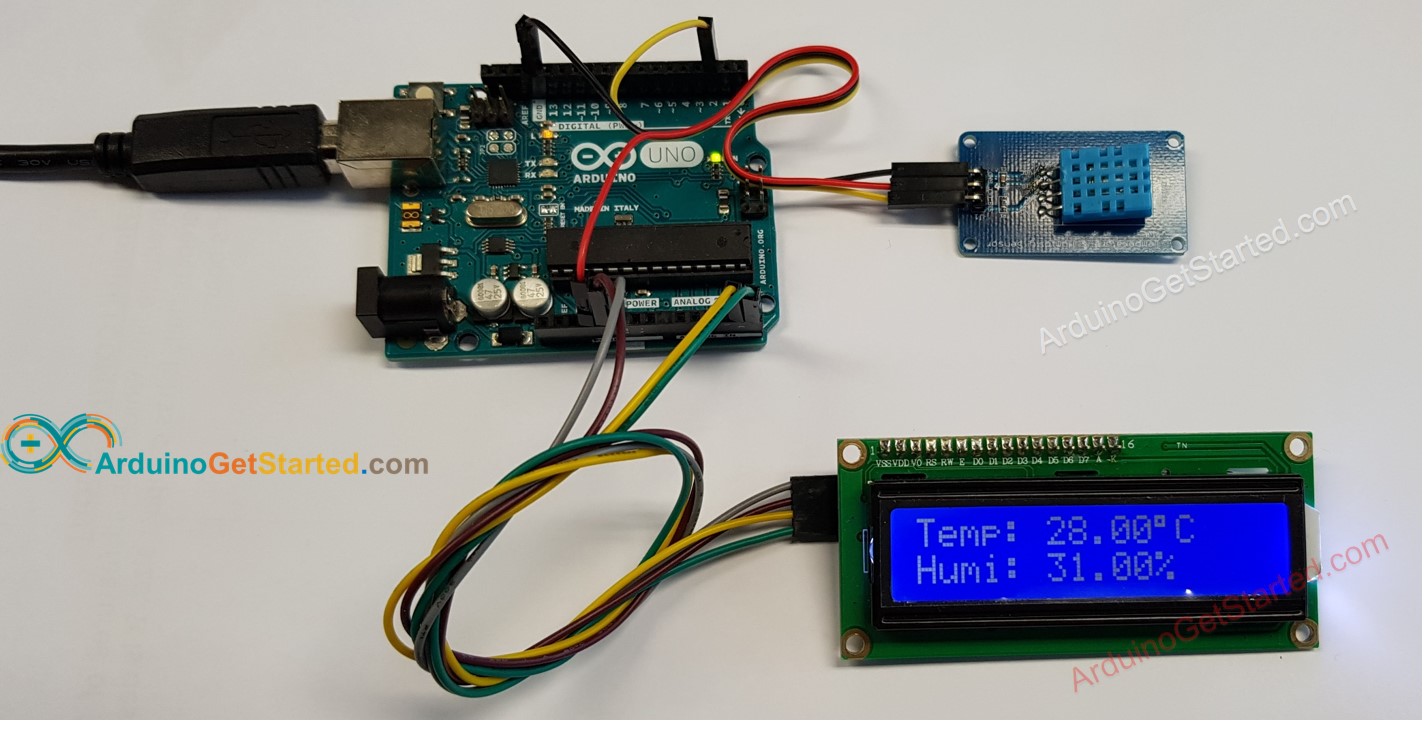

Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.

Wenn das LCD nichts anzeigt, siehe Fehlerbehebung bei LCD I2C

Video Tutorial

Wir erwägen die Erstellung von Video-Tutorials. Wenn Sie Video-Tutorials für wichtig halten, abonnieren Sie bitte unseren YouTube-Kanal , um uns zu motivieren, die Videos zu erstellen.
