Arduino - DHT11 - Relais

In diesem Tutorial lernen wir, wie man Arduino verwendet, um das Relais basierend auf der Temperatur zu steuern, die vom DHT11-Sensor gemessen wird.

Erforderliche Hardware

1	×	Arduino Uno R3
1	×	USB 2.0 Kabel Typ A/B (für USB-A PC)
1	×	USB 2.0 Kabel Typ C/B (für USB-C PC)
1	×	DHT11 Temperatur- und Feuchtigkeitssensor
1	×	Relais
1	×	12V Netzteil
1	×	DC-Stromanschluss
1	×	Verbindungskabel
1	×	(Optional) 12V Fan
1	×	(Empfohlen) Schraubklemmenblock-Shield für Arduino Uno
1	×	(Empfohlen) Breadboard-Shield für Arduino Uno
1	×	(Empfohlen) Gehäuse für Arduino Uno
1	×	(Empfohlen) Prototyping-Grundplatte & Breadboard-Kit für Arduino Uno

Oder Sie können die folgenden Kits kaufen:

1	×	DIYables STEM V3 Starter-Kit (Arduino enthalten)
1	×	DIYables Sensor-Kit (30 Sensoren/Displays)
1	×	DIYables Sensor-Kit (18 Sensoren/Displays)

Offenlegung: Einige der in diesem Abschnitt bereitgestellten Links sind Amazon-Affiliate-Links. Wir können eine Provision für Käufe erhalten, die über diese Links getätigt werden, ohne zusätzliche Kosten für Sie. Wir schätzen Ihre Unterstützung.

Über Relais und DHT11-Sensor

Wenn Sie nichts über den DHT11-Temperatursensor und das Relais (Pinbelegung, Funktionsweise, Programmierung ...) wissen, informieren Sie sich in den folgenden Tutorials darüber:

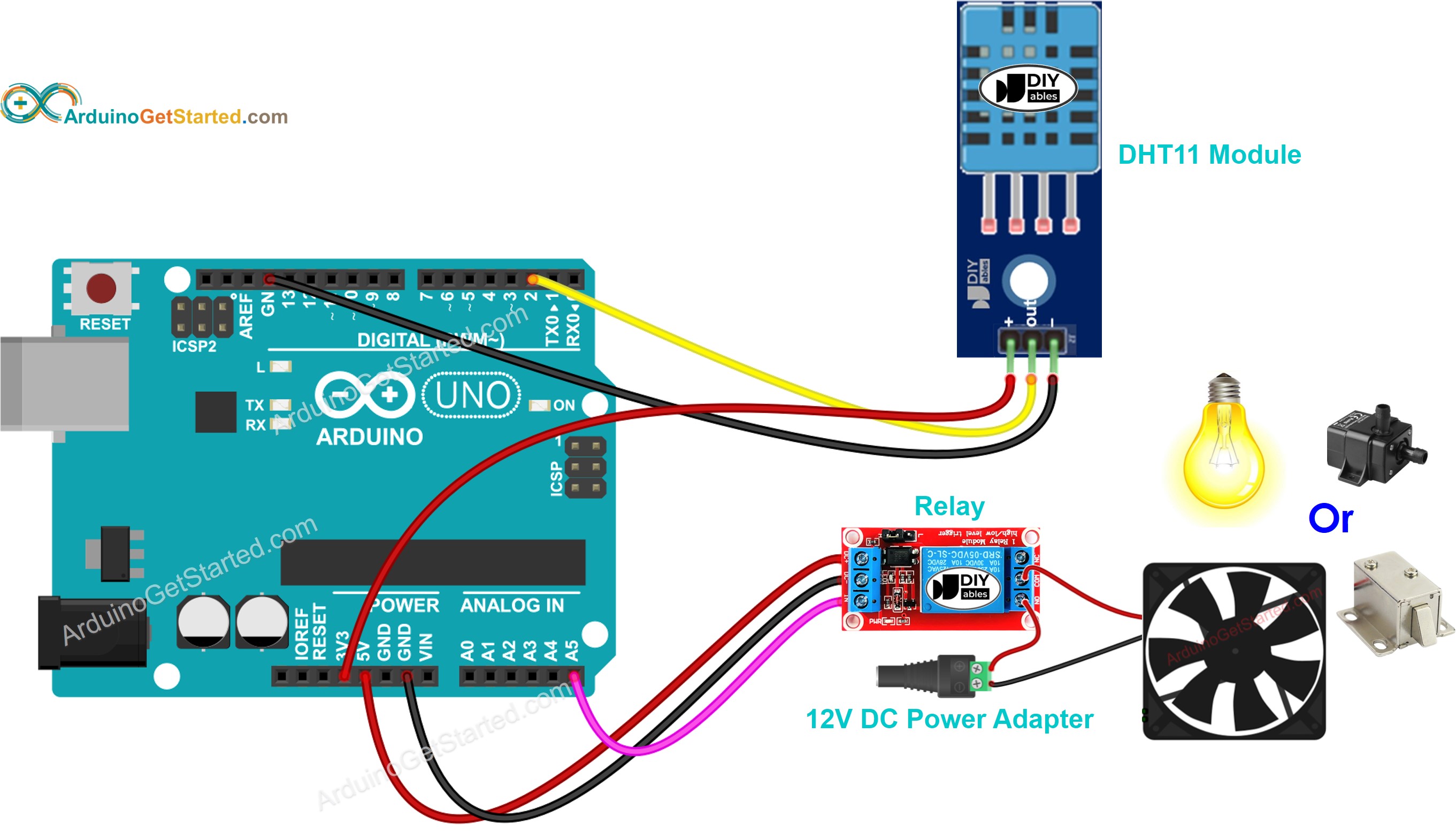

Verdrahtungsdiagramm

Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.

Wie das System funktioniert

Arduino liest die Temperatur vom DHT11-Sensor
Wenn die Temperatur einen oberen Schwellenwert überschreitet, schaltet Arduino das Relais ein
Wenn die Temperatur einen unteren Schwellenwert unterschreitet, schaltet Arduino das Relais aus

Der oben genannte Prozess wird unendlich oft in der Schleife wiederholt.

Wenn Sie das Relais einschalten möchten, wenn die Temperatur einen bestimmten Wert überschreitet, und es ausschalten möchten, wenn sie darunter fällt, müssen Sie lediglich den oberen Grenzwert und den unteren Grenzwert auf denselben Wert setzen.

Arduino-Code

/* * Dieser Arduino Code wurde von newbiely.de entwickelt * Dieser Arduino Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt. * Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte: * https://newbiely.de/tutorials/arduino/arduino-dht11-relay */ #include "DHT.h" #define RELAY_PIN A5 // Arduino pin connected to relay #define DHT11_PIN 2 // Arduino pin connected to DHT11 sensor const int TEMP_THRESHOLD_UPPER = 25; // upper threshold of temperature, change to your desire value const int TEMP_THRESHOLD_LOWER = 20; // lower threshold of temperature, change to your desire value DHT dht11(DHT11_PIN, DHT11); float temperature; // temperature in Celsius void setup() { Serial.begin(9600); // initialize serial dht11.begin(); // initialize the sensor pinMode(RELAY_PIN, OUTPUT); // initialize digital pin as an output } void loop() { // wait a few seconds between measurements. delay(2000); temperature = dht11.readTemperature();; // read temperature in Celsius if (isnan(temperature)) { Serial.println("Failed to read from DHT sensor!"); } else { if(temperature > TEMP_THRESHOLD_UPPER){ Serial.println("The relay is turned on"); digitalWrite(RELAY_PIN, HIGH); // turn on } else if(temperature < TEMP_THRESHOLD_LOWER){ Serial.println("The relay is turned off"); digitalWrite(RELAY_PIN, LOW); // turn on } } }

In den oben genannten Codes schaltet der Arduino das Relais ein, wenn die Temperatur 25 °C überschreitet, und hält das Relais eingeschaltet, bis die Temperatur unter 20 °C liegt.

Schnelle Schritte

Verbinden Sie den Arduino über ein USB-Kabel mit dem PC.
Öffnen Sie die Arduino IDE, wählen Sie das richtige Board und den richtigen Port aus.

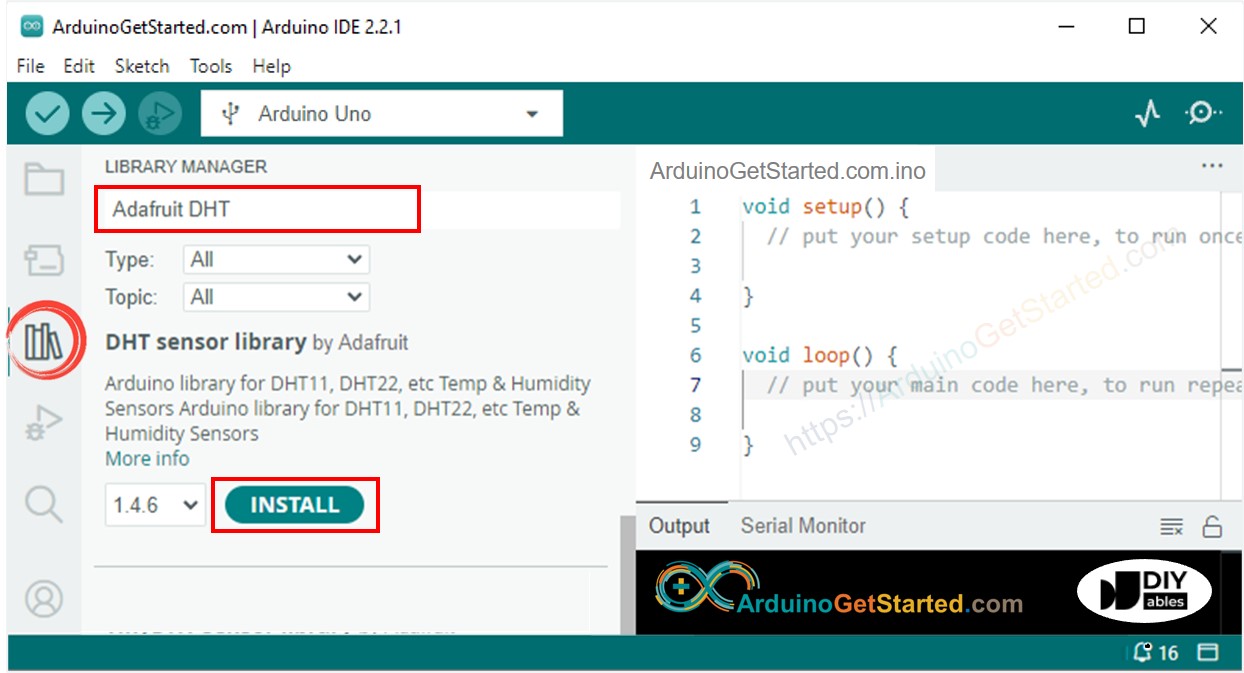

Navigieren Sie zum Libraries-Symbol in der linken Leiste der Arduino IDE.
Suchen Sie nach „DHT“, und finden Sie dann die DHT-Sensor-Bibliothek von Adafruit.
Klicken Sie auf die Schaltfläche Installieren, um die Bibliothek zu installieren.

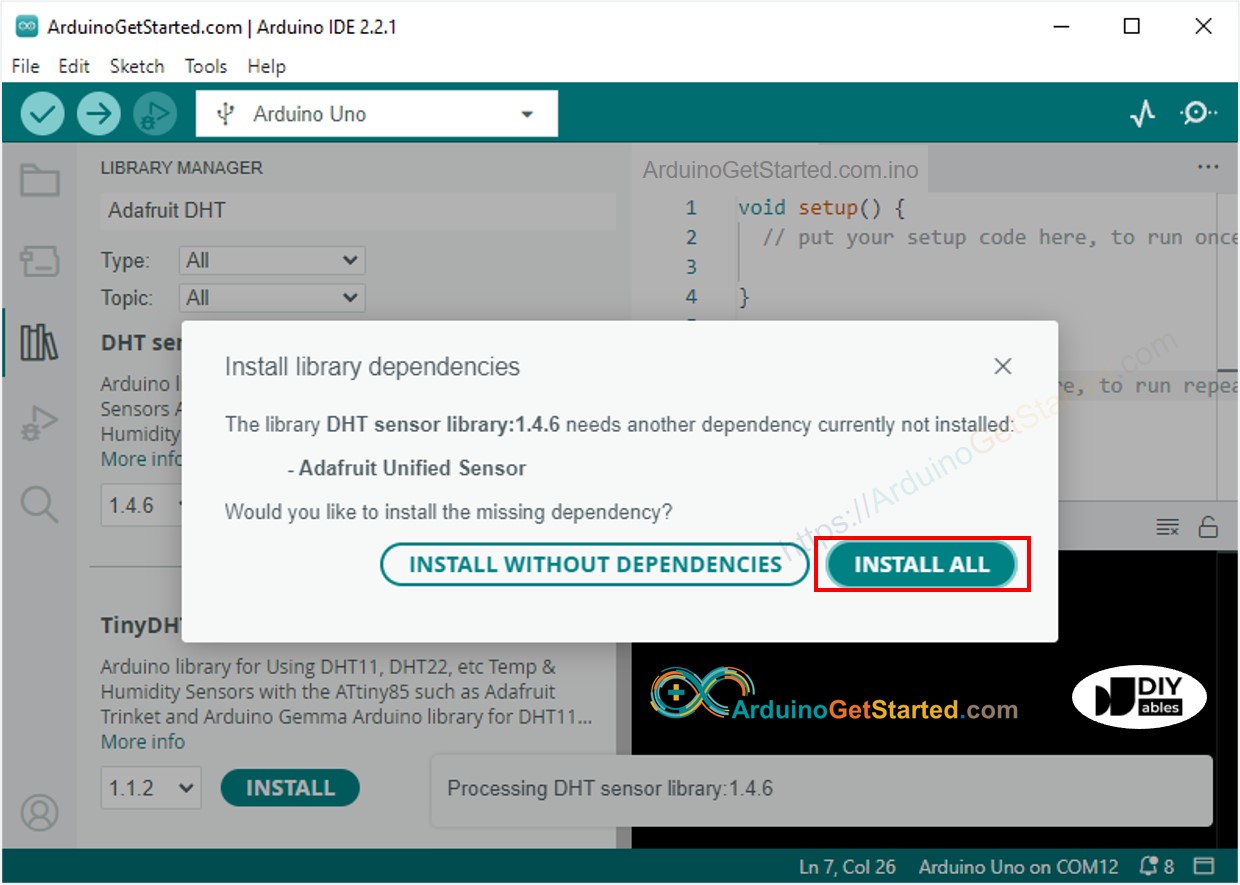

Sie werden aufgefordert, einige andere Bibliotheksabhängigkeiten zu installieren.
Klicken Sie auf die Schaltfläche Install All, um alle Bibliotheksabhängigkeiten zu installieren.

Arduino Adafruit einheitliche Sensorbibliothek

Kopieren Sie den obigen Code, der zu dem Sensor passt, den Sie verwenden, und öffnen Sie ihn mit der Arduino-IDE.
Klicken Sie in der Arduino-IDE auf die Schaltfläche Hochladen, um den Code auf den Arduino hochzuladen.
Machen Sie die Umgebung rund um den Sensor wärmer oder kälter.
Sehen Sie sich den Zustand des Relais an.
