Arduino - Tastenfeld - elektromagnetisches Schloss

In diesem Tutorial lernen wir, wie man ein Tastenfeld, ein elektromagnetisches Schloss und Arduino zusammen verwendet. Im Detail: Wenn ein Benutzer das Passwort auf dem Tastenfeld korrekt eingibt, schaltet Arduino das elektromagnetische Schloss ein.

Das Tutorial bietet außerdem den Code, der eine elektromagnetische Türverriegelung für einen bestimmten Zeitraum einschaltet und sie danach ohne die delay()-Funktion ausschaltet. Der Arduino-Code unterstützt auch mehrere Passwörter.

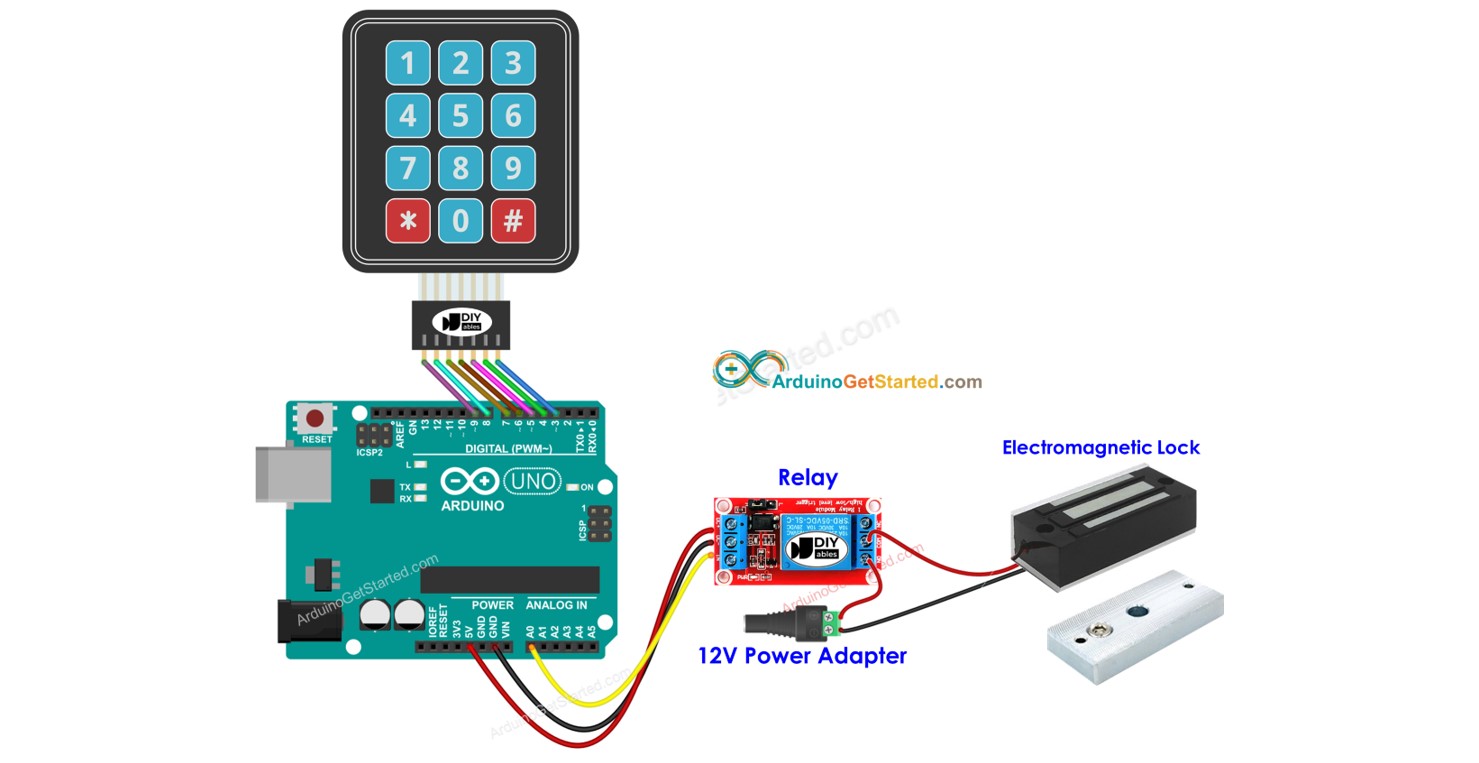

Arduino-Zifferntastatur mit elektromagnetischer Verriegelung

Erforderliche Hardware

1	×	Arduino Uno R3
1	×	USB 2.0 Kabel Typ A/B (für USB-A PC)
1	×	USB 2.0 Kabel Typ C/B (für USB-C PC)
1	×	Tastenfeld 3x4
1	×	Relais
1	×	Verbindungskabel
1	×	Elektromagnetisches Schloss
1	×	12V Netzteil
1	×	(Optional) DC-Stromanschluss
1	×	(Empfohlen) Schraubklemmenblock-Shield für Arduino Uno
1	×	(Empfohlen) Breadboard-Shield für Arduino Uno
1	×	(Empfohlen) Gehäuse für Arduino Uno
1	×	(Empfohlen) Prototyping-Grundplatte & Breadboard-Kit für Arduino Uno

Oder Sie können die folgenden Kits kaufen:

1	×	DIYables STEM V3 Starter-Kit (Arduino enthalten)
1	×	DIYables Sensor-Kit (30 Sensoren/Displays)
1	×	DIYables Sensor-Kit (18 Sensoren/Displays)

Offenlegung: Einige der in diesem Abschnitt bereitgestellten Links sind Amazon-Affiliate-Links. Wir können eine Provision für Käufe erhalten, die über diese Links getätigt werden, ohne zusätzliche Kosten für Sie. Wir schätzen Ihre Unterstützung.

Über Tastatur und elektromagnetisches Türschloss

Wenn Sie nichts über das Ziffernfeld und die elektromagnetische Türverriegelung wissen (Pinbelegung, wie sie funktionieren, wie man sie programmiert ...), lernen Sie mehr darüber in den folgenden Tutorials:

Arduino - Keypad tutorial
Arduino - Electromagnetic Lock tutorial

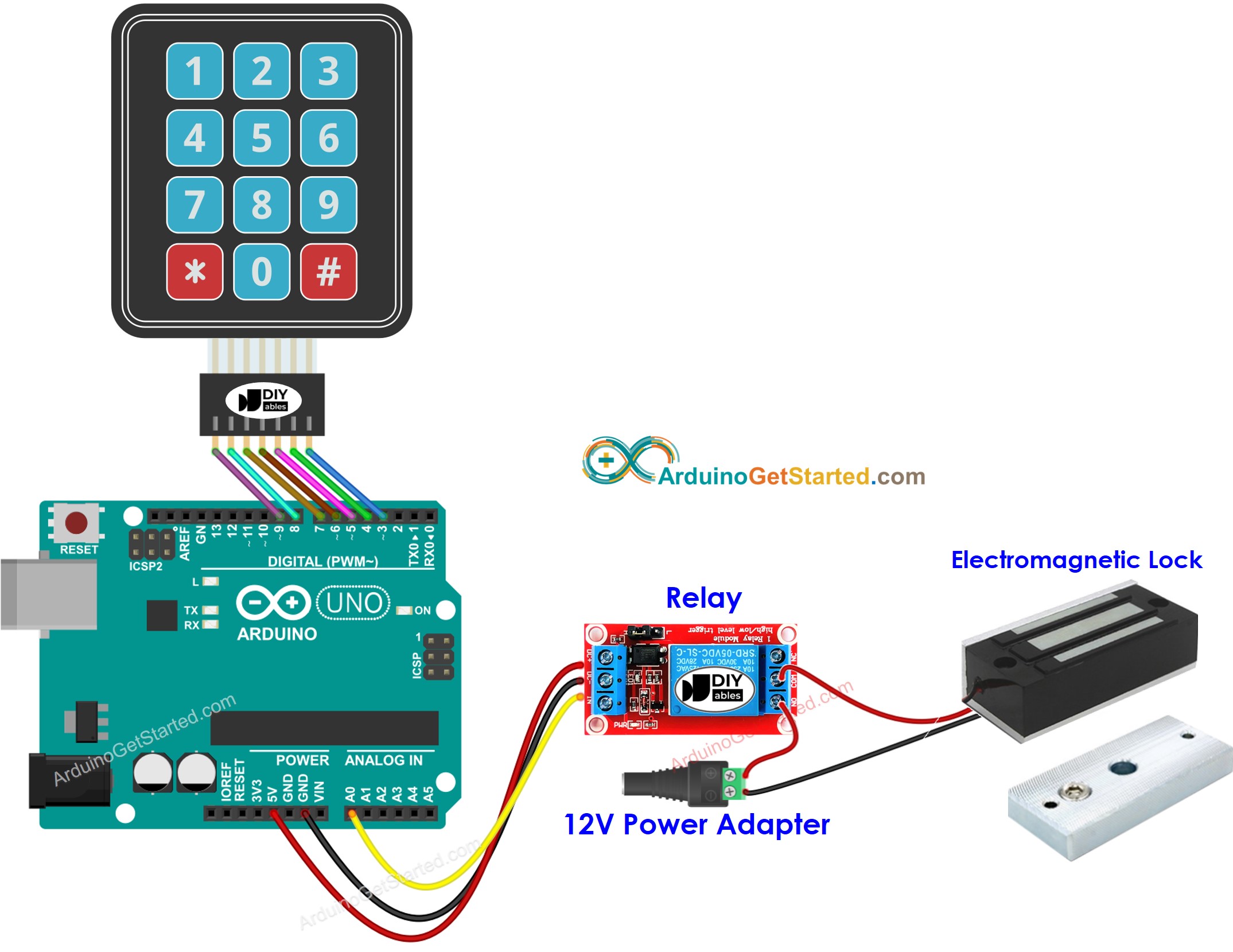

Verdrahtungsdiagramm

Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.

Arduino-Code – das elektromagnetische Schloss einschalten, wenn das Passwort korrekt ist

Die untenstehenden Codes schalten ein elektromagnetisches Schloss ein, wenn das Passwort korrekt ist.

/* * Dieser Arduino Code wurde von newbiely.de entwickelt * Dieser Arduino Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt. * Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte: * https://newbiely.de/tutorials/arduino/arduino-keypad-electromagnetic-lock */ #include <Keypad.h> #define RELAY_PIN A0 // the Arduino pin that controls electromagnetic lock via relay #define ROW_NUM 4 // four rows #define COLUMN_NUM 3 // three columns char keys[ROW_NUM][COLUMN_NUM] = { {'1','2','3'}, {'4','5','6'}, {'7','8','9'}, {'*','0','#'} }; byte pin_rows[ROW_NUM] = {9, 8, 7, 6}; //connect to the row pinouts of the keypad byte pin_column[COLUMN_NUM] = {5, 4, 3}; //connect to the column pinouts of the keypad Keypad keypad = Keypad( makeKeymap(keys), pin_rows, pin_column, ROW_NUM, COLUMN_NUM ); const String password_1 = "1234"; // change your password here const String password_2 = "56789"; // change your password here const String password_3 = "901234"; // change your password here String input_password; void setup() { Serial.begin(9600); input_password.reserve(32); // maximum password size is 32, change if needed pinMode(RELAY_PIN, OUTPUT); // initialize pin as an output. digitalWrite(RELAY_PIN, HIGH); // lock the electromagnetic lock } void loop() { char key = keypad.getKey(); if (key) { Serial.println(key); if (key == '*') { input_password = ""; // reset the input password } else if (key == '#') { if (input_password == password_1 || input_password == password_2 || input_password == password_3) { Serial.println("The password is correct => unlock"); digitalWrite(RELAY_PIN, LOW); } else { Serial.println("The password is incorrect, try again"); } input_password = ""; // reset the input password } else { input_password += key; // append new character to input password string } } }

Schnelle Schritte

Verbinden Sie Arduino über ein USB-Kabel mit dem PC.
Öffnen Sie die Arduino-IDE, wählen Sie das richtige Board und den richtigen Port aus.
Navigieren Sie zum Bibliotheken-Symbol in der linken Leiste der Arduino-IDE.
Suchen Sie „keypad“, und finden Sie dann die keypad-Bibliothek von Mark Stanley und Alexander Brevig.
Klicken Sie auf die Installieren-Schaltfläche, um die keypad-Bibliothek zu installieren.

Kopiere den obigen Code und öffne ihn mit der Arduino IDE
Klicke in der Arduino IDE auf die Upload-Schaltfläche, um den Code auf Arduino hochzuladen

Drücken Sie 8123 Tasten und drücken Sie #
Drücken Sie 1234 Tasten und drücken Sie #
Sehen Sie das Ergebnis im Serial Monitor und den Zustand des elektromagnetischen Schlosses

COM6

Send

The password is incorrect, try again The password is correct => unlock

Autoscroll Show timestamp

Clear output

9600 baud

Newline

Code-Erklärung

Autorisierte Passwörter sind im Arduino-Code vordefiniert.

Eine Zeichenkette wird verwendet, um das von Benutzern eingegebene Passwort zu speichern, und sie wird als Eingabezeichenkette bezeichnet. Am Tastenfeld werden zwei Tasten (* und #) für spezielle Zwecke verwendet: Passwort löschen und Passwort beenden. Wenn eine Taste am Tastenfeld gedrückt wird:

Wenn die gedrückte Taste nicht zwei Sondertasten ist, wird sie an die Eingabezeichenfolge angehängt.
Wenn die gedrückte Taste * ist, wird die Eingabezeichenfolge gelöscht. Sie können sie verwenden, um die Passworteingabe zu starten oder neu zu beginnen.
Wenn die gedrückte Taste #:

Die Eingabezeichenfolge wird mit den vordefinierten Passwörtern verglichen. Wenn sie mit einem der vordefinierten Passwörter übereinstimmt, wird das elektromagnetische Schloss eingeschaltet.
Unabhängig davon, ob das Passwort korrekt ist oder nicht, wird die Eingabezeichenfolge für die nächste Eingabe gelöscht.

Arduino-Code - Schalte ein elektromagnetisches Schloss für einen Zeitraum ein, wenn das Passwort korrekt ist

Der untenstehende Code schaltet das elektromagnetische Schloss für 5 Sekunden ein, wenn das Passwort korrekt ist. Nach 5 Sekunden wird das elektromagnetische Schloss ausgeschaltet.

/* * Dieser Arduino Code wurde von newbiely.de entwickelt * Dieser Arduino Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt. * Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte: * https://newbiely.de/tutorials/arduino/arduino-keypad-electromagnetic-lock */ #include <Keypad.h> #include <ezOutput.h> #define UNLOCK_TIME 5000 // in milliseconds #define RELAY_PIN A0 // the Arduino pin that controls electromagnetic lock via relay #define ROW_NUM 4 // four rows #define COLUMN_NUM 3 // three columns char keys[ROW_NUM][COLUMN_NUM] = { {'1','2','3'}, {'4','5','6'}, {'7','8','9'}, {'*','0','#'} }; byte pin_rows[ROW_NUM] = {9, 8, 7, 6}; //connect to the row pinouts of the keypad byte pin_column[COLUMN_NUM] = {5, 4, 3}; //connect to the column pinouts of the keypad Keypad keypad = Keypad( makeKeymap(keys), pin_rows, pin_column, ROW_NUM, COLUMN_NUM ); ezOutput relay(RELAY_PIN); const String password_1 = "1234"; // change your password here const String password_2 = "56789"; // change your password here const String password_3 = "901234"; // change your password here String input_password; void setup() { Serial.begin(9600); input_password.reserve(32); // maximum password size is 32, change if needed relay.high(); // lock the electromagnetic lock } void loop() { relay.loop(); // MUST call the loop() function first char key = keypad.getKey(); if (key) { Serial.println(key); if (key == '*') { input_password = ""; // reset the input password } else if (key == '#') { if (input_password == password_1 || input_password == password_2 || input_password == password_3) { Serial.println("The password is correct => unlock"); relay.high(); // set high before making a low pulse relay.pulse(UNLOCK_TIME); // deactivate the electromagnetic lock during UNLOCK_TIME duration } else { Serial.println("The password is incorrect, try again"); } input_password = ""; // reset the input password } else { input_password += key; // append new character to input password string } } }

Bitte beachten Sie, dass der oben gezeigte Code die ezOutput-Bibliothek verwendet, was das Zeitmanagement in nicht-blockierender Weise erleichtert. Siehe ezOutput-Bibliothek Installationsleitfaden.
