Arduino - Gassensor - Relais

Wir werden lernen, wie man das Arduino-Board, den Gassensor und das Relais verwendet, um den Ventilator oder die Sirene zu aktivieren, wenn LPG, Rauch, Alkohol, Propan, Wasserstoff, Methan, Kohlenmonoxid oder andere brennbare Gase erkannt werden.

Erforderliche Hardware

1	×	Arduino Uno R3
1	×	USB 2.0 Kabel Typ A/B (für USB-A PC)
1	×	USB 2.0 Kabel Typ C/B (für USB-C PC)
1	×	MQ2 Gassensor
1	×	Relais
1	×	Verbindungskabel
1	×	(Optional) 12V Kühlventilator
1	×	(Optional) 12V Alarm Siren Horn
1	×	(Optional) 12V Netzteil
1	×	(Optional) DC-Stromanschluss
1	×	(Empfohlen) Schraubklemmenblock-Shield für Arduino Uno
1	×	(Empfohlen) Breadboard-Shield für Arduino Uno
1	×	(Empfohlen) Gehäuse für Arduino Uno
1	×	(Empfohlen) Prototyping-Grundplatte & Breadboard-Kit für Arduino Uno

Oder Sie können die folgenden Kits kaufen:

1	×	DIYables STEM V3 Starter-Kit (Arduino enthalten)
1	×	DIYables Sensor-Kit (30 Sensoren/Displays)
1	×	DIYables Sensor-Kit (18 Sensoren/Displays)

Offenlegung: Einige der in diesem Abschnitt bereitgestellten Links sind Amazon-Affiliate-Links. Wir können eine Provision für Käufe erhalten, die über diese Links getätigt werden, ohne zusätzliche Kosten für Sie. Wir schätzen Ihre Unterstützung.

Über Relais und MQ2-Gassensor

Wenn Sie nichts über Relais und den MQ-2-Gas-Sensor (Pinbelegung, Funktionsweise, Programmierung ...) wissen, lernen Sie in den folgenden Tutorials mehr darüber:

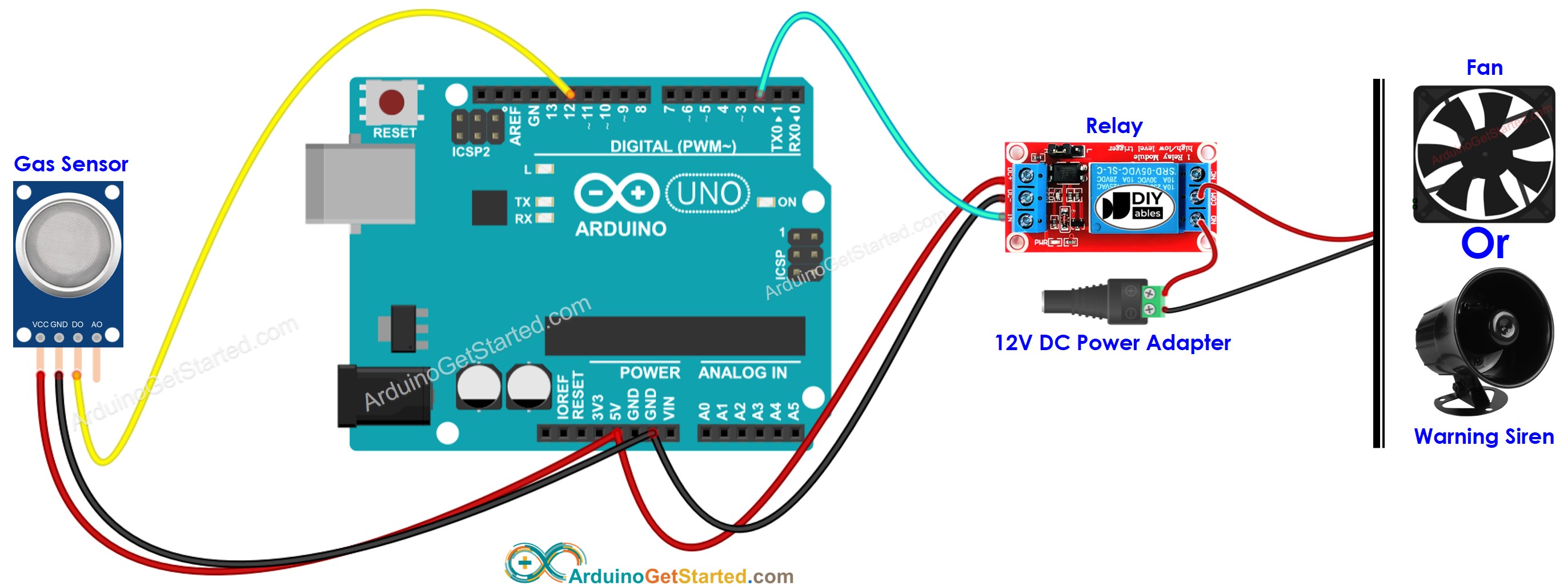

Verdrahtungsdiagramm

Arduino MQ-2-Gassensor Relais-Schaltplan

Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.

Arduino-Code

/* * Dieser Arduino Code wurde von newbiely.de entwickelt * Dieser Arduino Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt. * Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte: * https://newbiely.de/tutorials/arduino/arduino-gas-sensor-relay */ #define DO_PIN 12 // Arduino's pin connected to DO pin of the MQ2 sensor #define RELAY_PIN 2 // Arduino's pin connected to relay void setup() { // initialize serial communication Serial.begin(9600); // initialize the Arduino's pin as an input pinMode(DO_PIN, INPUT); pinMode(RELAY_PIN, OUTPUT); Serial.println("Warming up the MQ2 sensor"); delay(20000); // wait for the MQ2 to warm up } void loop() { int gasState = digitalRead(DO_PIN); if (gasState == HIGH) { Serial.println("The gas is NOT present"); digitalWrite(RELAY_PIN, LOW); // turn off } else { Serial.println("The gas is present"); digitalWrite(RELAY_PIN, HIGH); // turn on } }

Schnelle Schritte

Verbinde Arduino über ein USB-Kabel mit dem PC
Öffne die Arduino IDE, wähle das richtige Board und den richtigen Port
Kopiere den obigen Code und öffne ihn mit der Arduino IDE
Klicke in der Arduino IDE auf die Hochladen-Taste, um den Code auf den Arduino hochzuladen

Bewege deine Hand vor dem Sensor
Sieh die Änderung des Relaiszustands

Code-Erklärung

Lies die zeilenweise Erklärung in den Kommentarzeilen des Quellcodes!
