Arduino - Türschloss mit Tastenfeld

In diesem Tutorial lernen wir, wie man ein Türschloss-System mit Passwort mithilfe eines Tastaturfelds und eines Solenoidschlosses herstellt.

Wenn die Tür durch ein korrektes Passwort entsperrt wird, bleibt sie 20 Sekunden lang offen und wird danach wieder automatisch verriegelt. Der Arduino-Code unterstützt mehrere Passwörter.

※ Notiz:

Wir haben auch weitere Tutorials zu Türschloss-Systemen:

Erforderliche Hardware

1	×	Arduino Uno R3
1	×	USB 2.0 Kabel Typ A/B (für USB-A PC)
1	×	USB 2.0 Kabel Typ C/B (für USB-C PC)
1	×	Tastenfeld 3x4 and 4x4 Kit
1	×	(Alternativ) Tastenfeld 3x4
1	×	(Alternativ) Tastenfeld 4x4
1	×	Relais
1	×	Magnetschloss
1	×	12V Netzteil
1	×	DC-Stromanschluss
1	×	Verbindungskabel
1	×	(Empfohlen) Schraubklemmenblock-Shield für Arduino Uno
1	×	(Empfohlen) Breadboard-Shield für Arduino Uno
1	×	(Empfohlen) Gehäuse für Arduino Uno
1	×	(Empfohlen) Prototyping-Grundplatte & Breadboard-Kit für Arduino Uno

Oder Sie können die folgenden Kits kaufen:

1	×	DIYables STEM V3 Starter-Kit (Arduino enthalten)
1	×	DIYables Sensor-Kit (30 Sensoren/Displays)
1	×	DIYables Sensor-Kit (18 Sensoren/Displays)

Offenlegung: Einige der in diesem Abschnitt bereitgestellten Links sind Amazon-Affiliate-Links. Wir können eine Provision für Käufe erhalten, die über diese Links getätigt werden, ohne zusätzliche Kosten für Sie. Wir schätzen Ihre Unterstützung.

Über Tastenfeld und Solenoidschloss

Wenn Sie nichts über das Solenoidschloss und den Taster wissen (Pinbelegung, wie es funktioniert, wie man programmiert …), lernen Sie in den folgenden Tutorials mehr darüber:

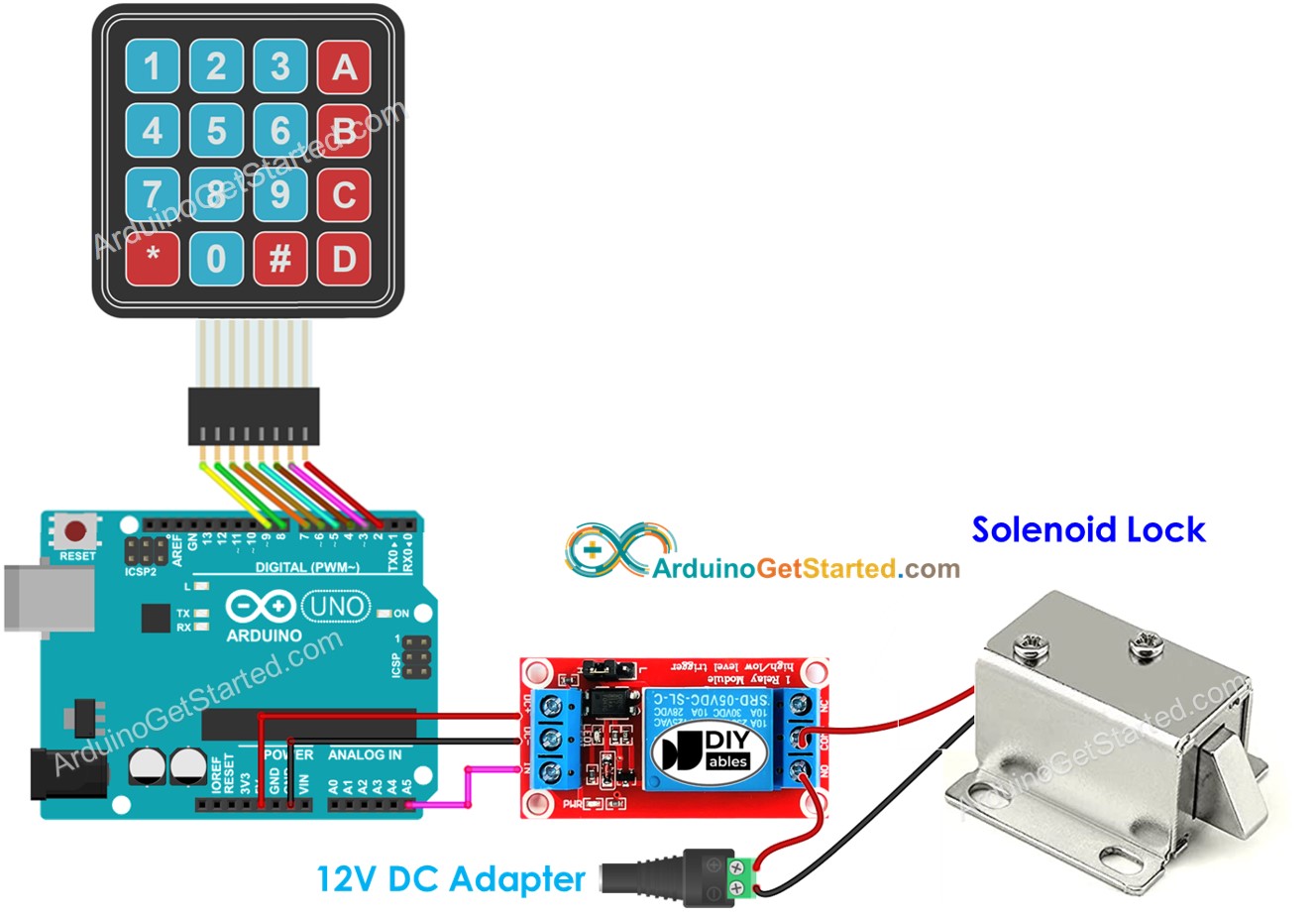

Verdrahtungsdiagramm

Arduino - Türschloss mit Tastatur, elektromagnetisches Türschloss

Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.

Arduino-Code - Türschloss-System mit Passwort, Tastenfeld und Solenoidschloss

/* * Dieser Arduino Code wurde von newbiely.de entwickelt * Dieser Arduino Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt. * Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte: * https://newbiely.de/tutorials/arduino/arduino-keypad-door-lock */ #include <Keypad.h> const int RELAY_PIN = A5; // the Arduino pin, which connects to the IN pin of relay const int ROW_NUM = 4; // four rows const int COLUMN_NUM = 4; // four columns char keys[ROW_NUM][COLUMN_NUM] = { {'1','2','3', 'A'}, {'4','5','6', 'B'}, {'7','8','9', 'C'}, {'*','0','#', 'D'} }; byte pin_rows[ROW_NUM] = {9, 8, 7, 6}; //connect to the row pinouts of the keypad byte pin_column[COLUMN_NUM] = {5, 4, 3, 2}; //connect to the column pinouts of the keypad Keypad keypad = Keypad( makeKeymap(keys), pin_rows, pin_column, ROW_NUM, COLUMN_NUM ); const String password_1 = "1234ABC"; // change your password here const String password_2 = "5642CD"; // change your password here const String password_3 = "4545B"; // change your password here String input_password; void setup() { Serial.begin(9600); input_password.reserve(32); // maximum input characters is 33, change if needed pinMode(RELAY_PIN, OUTPUT); // initialize pin as an output. digitalWrite(RELAY_PIN, LOW); // lock the door } void loop() { char key = keypad.getKey(); if (key){ Serial.println(key); if(key == '*') { input_password = ""; // reset the input password } else if(key == '#') { if(input_password == password_1 || input_password == password_2 || input_password == password_3) { Serial.println("The password is correct, unlocking the door in 20 seconds"); digitalWrite(RELAY_PIN, HIGH); // unlock the door for 20 seconds delay(20000); digitalWrite(RELAY_PIN, LOW); // lock the door } else { Serial.println("The password is incorrect, try again"); } input_password = ""; // reset the input password } else { input_password += key; // append new character to input password string } } }

※ Notiz:

Die I2C-Adresse des LCDs kann je nach Hersteller variieren. Im Code haben wir 0x27 verwendet, das vom Hersteller DIYables festgelegt wurde.

Schnelle Schritte

Verbinden Sie Arduino über ein USB-Kabel mit dem PC.
Öffnen Sie die Arduino IDE, wählen Sie das richtige Board und den richtigen Port aus.

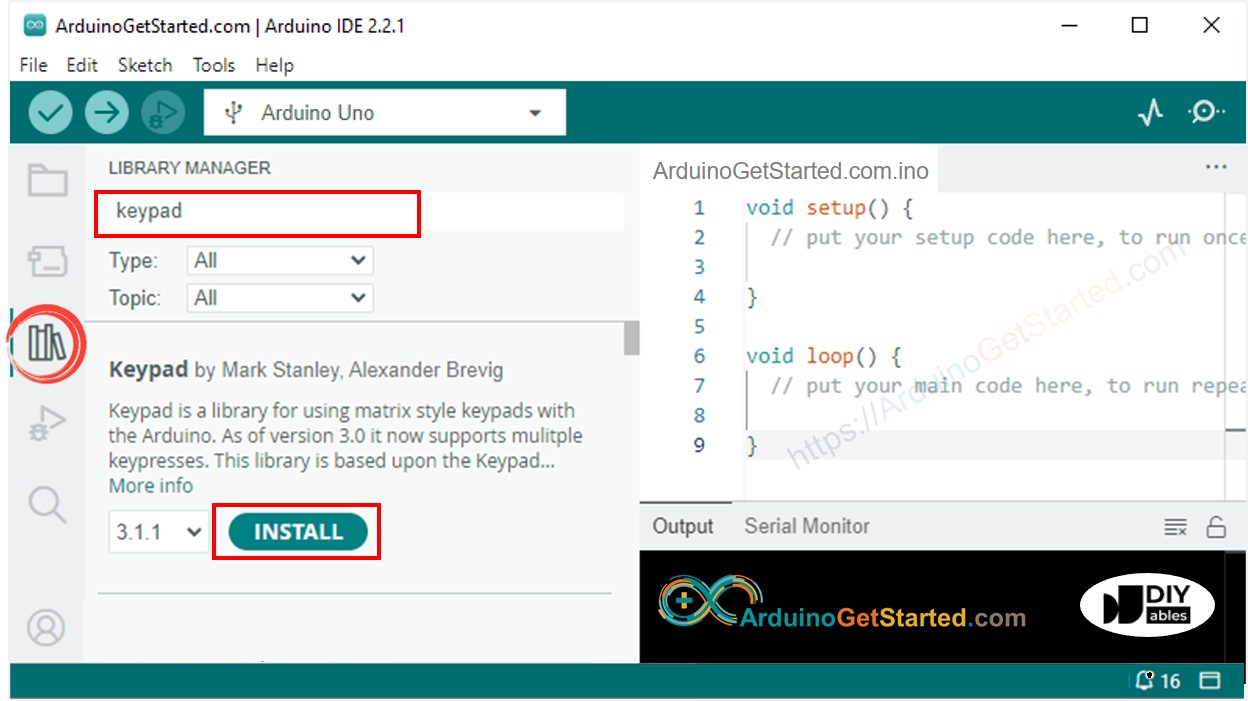

Navigieren Sie zum Bibliotheken-Symbol in der linken Seitenleiste der Arduino IDE.
Suchen Sie nach „keypad“, dann finden Sie die keypad-Bibliothek von Mark Stanley, Alexander Brevig.
Klicken Sie auf die Schaltfläche Installieren, um die keypad-Bibliothek zu installieren.

Kopieren Sie den obigen Code und öffnen Sie ihn mit der Arduino IDE.
Klicken Sie auf die Hochladen-Schaltfläche in der Arduino IDE, um den Code auf den Arduino hochzuladen.
Öffnen Sie den seriellen Monitor.
Drücken Sie die Tasten 12345 und drücken Sie #.
Drücken Sie die Tasten 1234ABC und drücken Sie #.
Beobachten Sie den Zustand der Schlosszunge für 20 Sekunden.
Sehen Sie das Ergebnis im seriellen Monitor.

COM6

Send

The password is incorrect, try again The password is correct, unlocking the door in 20 seconds

Autoscroll Show timestamp

Clear output

9600 baud

Newline

Code-Erklärung

Gültige Passwörter sind im Arduino-Code vordefiniert.

Eine Zeichenkette wird verwendet, um das vom Benutzer eingegebene Passwort zu speichern, genannt Eingabezeichenkette. Auf dem Tastenfeld werden zwei Tasten (* und #) für spezielle Zwecke verwendet: Passwort löschen und Passwort beenden. Das System funktioniert wie folgt:

Mit Ausnahme von zwei speziellen Tasten wird bei Drücken einer anderen Taste diese an die Eingabezeichenfolge angehängt.
Wenn * gedrückt wird, ist die Eingabezeichenfolge gelöscht. Sie können sie verwenden, um die Passworteingabe zu starten oder neu zu starten.
Wenn # gedrückt wird:

Die Eingabezeichenfolge wird mit den vordefinierten Passwörtern verglichen. Wenn sie mit einem der vordefinierten Passwörter übereinstimmt, steuere das Relais, um die Tür zu entriegeln.
Unabhängig davon, ob das Passwort korrekt ist oder nicht, wird die Eingabezeichenfolge für die nächste Eingabe gelöscht.

※ Notiz:

Im obigen Code haben wir zur Vereinfachung die Verzögerungsfunktion verwendet. Es ist besser, millis() statt delay() zu verwenden. Siehe Wie man millis() statt delay() verwendet
Sie können einen Piezo-Lautsprecher hinzufügen, um bei jeder Betätigung der Tastatur einen Piepton zu erzeugen.
In den obigen Codes wird die Tür nach 20 Sekunden erneut verriegelt. Sie können sie durch einen Türsensor ersetzen. Die Tür wird verriegelt, wenn der Türsensor erkennt, dass die Tür vom Benutzer geschlossen ist.
Im obigen Code sind die Passwörter hartkodiert. In der Praxis sollten Passwörter dynamisch über einen speziellen Modus hinzugefügt, gelöscht oder geändert werden können. Falls ja, sollten die Passwörter im EEPROM-Speicher gespeichert werden. Die Anzahl der Passwörter hängt von der Größe des EEPROM ab. Der Code wird dadurch komplizierter. Wenn Sie ein solches System aufbauen möchten, bieten wir einen Programmierdienst an. Bitte zögern Sie nicht, uns zu kontaktieren.
