Arduino - Berührungssensor-Schaltrelais

In einem vorherigen Tutorial haben wir gelernt, wie man das Relais einschaltet, wenn der Berührungssensor berührt wird, und das Relais ausschaltet, wenn der Berührungssensor losgelassen wird. In diesem Tutorial lernen wir, wie man das Relais jedes Mal umschaltet, wenn der Berührungssensor berührt wird.

Indem man das Relais an eine Glühbirne, einen LED-Streifen, einen Motor oder einen Aktuator anschließt, kann man den Berührungssensor verwenden, um die Glühbirne, den LED-Streifen, den Motor oder den Aktuator umzuschalten...

Erforderliche Hardware

1	×	Arduino Uno R3
1	×	USB 2.0 Kabel Typ A/B (für USB-A PC)
1	×	USB 2.0 Kabel Typ C/B (für USB-C PC)
1	×	Berührungssensor
1	×	Relais
1	×	Verbindungskabel
1	×	(Optional) Magnetschloss
1	×	(Optional) 12V Netzteil
1	×	(Optional) DC-Stromanschluss
1	×	(Empfohlen) Schraubklemmenblock-Shield für Arduino Uno
1	×	(Empfohlen) Breadboard-Shield für Arduino Uno
1	×	(Empfohlen) Gehäuse für Arduino Uno
1	×	(Empfohlen) Prototyping-Grundplatte & Breadboard-Kit für Arduino Uno

Oder Sie können die folgenden Kits kaufen:

1	×	DIYables STEM V3 Starter-Kit (Arduino enthalten)
1	×	DIYables Sensor-Kit (30 Sensoren/Displays)
1	×	DIYables Sensor-Kit (18 Sensoren/Displays)

Offenlegung: Einige der in diesem Abschnitt bereitgestellten Links sind Amazon-Affiliate-Links. Wir können eine Provision für Käufe erhalten, die über diese Links getätigt werden, ohne zusätzliche Kosten für Sie. Wir schätzen Ihre Unterstützung.

Über Relais und Berührungssensoren

Wenn Sie nichts über Relais und Berührungssensoren (Pinbelegung, Funktionsweise, wie man sie programmiert …) wissen, informieren Sie sich in den folgenden Tutorials darüber:

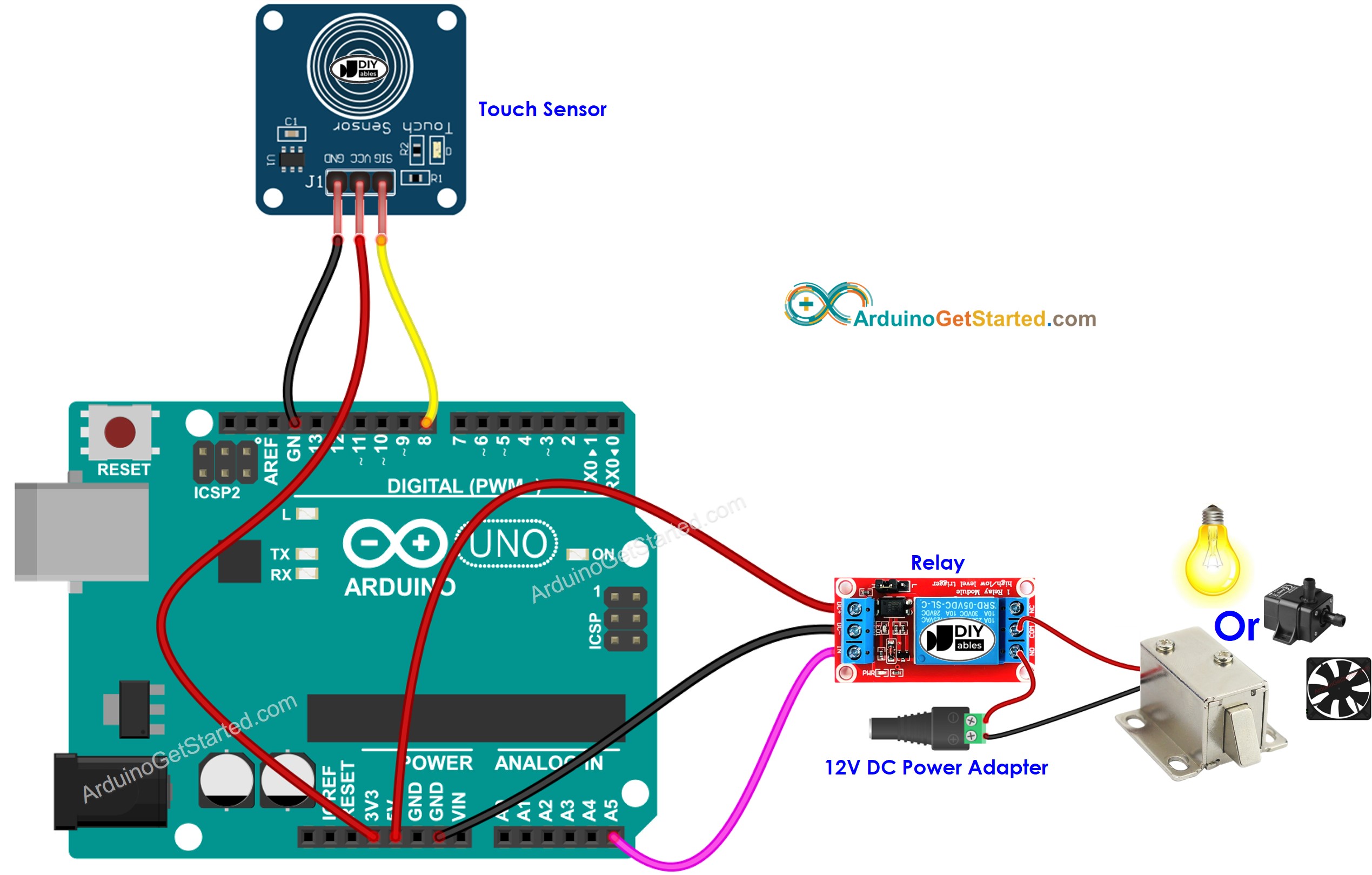

Verdrahtungsdiagramm

Arduino-Berührungssensor-Relais-Schaltplan

Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.

Arduino-Code – Berührungssensor schaltet Relais um

/* * Dieser Arduino Code wurde von newbiely.de entwickelt * Dieser Arduino Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt. * Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte: * https://newbiely.de/tutorials/arduino/arduino-touch-sensor-toggle-relay */ // constants won't change const int TOUCH_SENSOR_PIN = 8; // Arduino pin connected to touch sensor's pin const int RELAY_PIN = A5; // Arduino pin connected to relay's pin // variables will change: int relayState = LOW; // the current state of relay int lastTouchState; // the previous state of touch sensor int currentTouchState; // the current state of touch sensor void setup() { Serial.begin(9600); // initialize serial pinMode(TOUCH_SENSOR_PIN, INPUT); // set arduino pin to input mode pinMode(RELAY_PIN, OUTPUT); // set arduino pin to output mode currentTouchState = digitalRead(TOUCH_SENSOR_PIN); } void loop() { lastTouchState = currentTouchState; // save the last state currentTouchState = digitalRead(TOUCH_SENSOR_PIN); // read new state if(lastTouchState == LOW && currentTouchState == HIGH) { Serial.println("The sensor is touched"); // toggle state of relay relayState = !relayState; // control relay arccoding to the toggled state digitalWrite(RELAY_PIN, relayState); } }

Schnelle Schritte

Verbinde Arduino über ein USB-Kabel mit dem PC
Öffne die Arduino-IDE und wähle das richtige Board und den richtigen Port
Kopiere den obigen Code und öffne ihn in der Arduino-IDE
Klicke in der Arduino-IDE auf den Hochladen-Button, um den Code auf den Arduino hochzuladen
Berühre den Touch-Sensor mehrere Sekunden lang und lasse ihn anschließend los
Sieh dir den Zustand des Relais an

Code-Erklärung

Sie finden die Erläuterung in der Kommentarzeile des obigen Arduino-Codes.

Im Code ist relayState = !relayState äquivalent zum folgenden Code:

if(relayState == LOW) relayState = HIGH; else relayState = LOW;
