Arduino - Tastenfeld - Relais

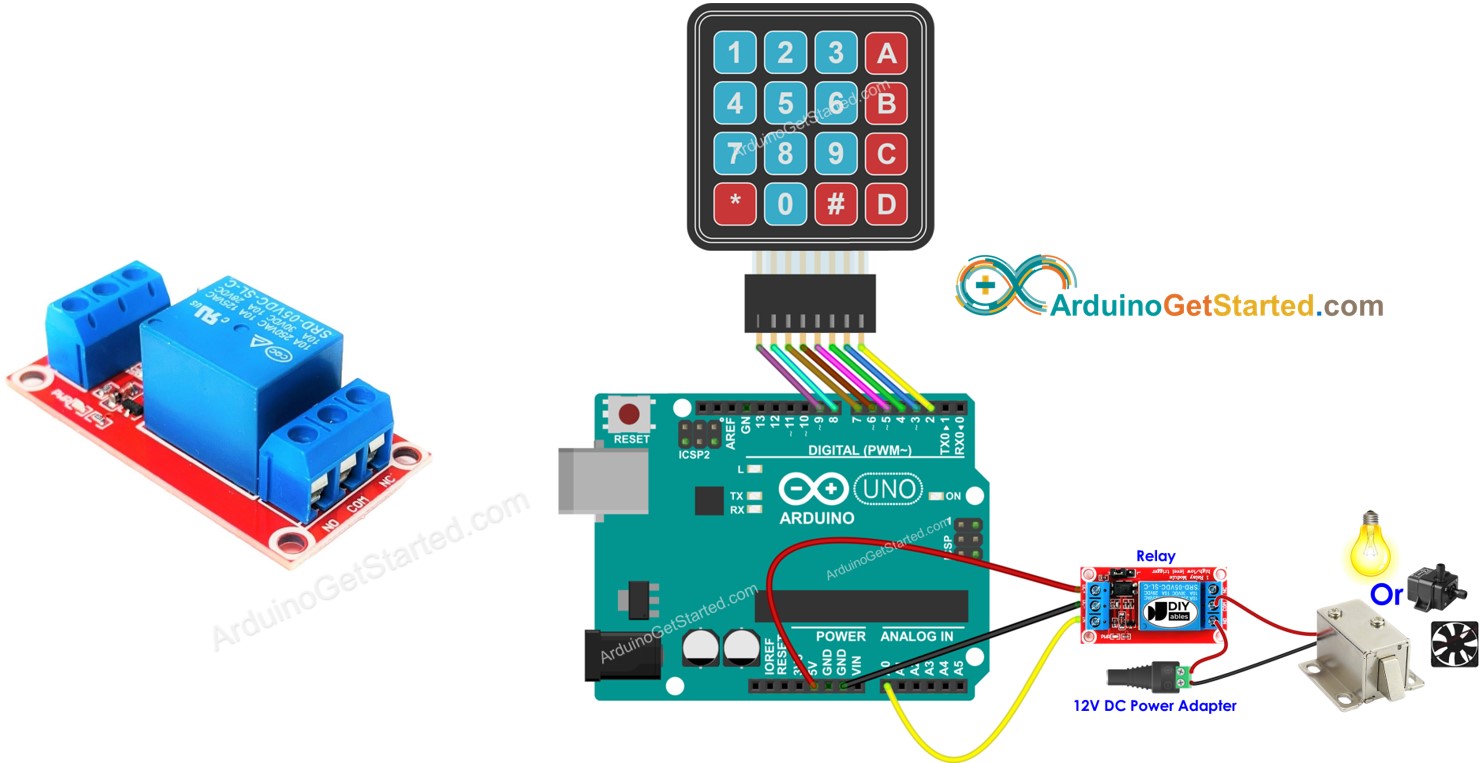

In diesem Tutorial lernen wir, wie man ein Keypad, Relais und Arduino zusammen verwendet. Im Detail: Wenn ein Benutzer das Passwort am Keypad korrekt eingibt, schaltet der Arduino das Relais ein.

Das Tutorial bietet auch den Code, der ein Relais für eine bestimmte Zeit einschaltet und es anschließend wieder ausschaltet, ohne die Funktion delay() zu verwenden. Der Arduino-Code unterstützt außerdem mehrere Passwörter.

Indem Sie das Relais an Elektromagnetisches Schloss, Solenoidschloss, , Linearantrieb, Heizelement, Pumpe oder Ventilator anschließen, können wir sie über das Tastenfeld steuern.

Erforderliche Hardware

1	×	Arduino Uno R3
1	×	USB 2.0 Kabel Typ A/B (für USB-A PC)
1	×	USB 2.0 Kabel Typ C/B (für USB-C PC)
1	×	Tastenfeld 3x4 and 4x4 Kit
1	×	Relais
1	×	Verbindungskabel
1	×	(Optional) Magnetschloss
1	×	(Optional) 12V Netzteil
1	×	(Optional) DC-Stromanschluss
1	×	(Empfohlen) Schraubklemmenblock-Shield für Arduino Uno
1	×	(Empfohlen) Breadboard-Shield für Arduino Uno
1	×	(Empfohlen) Gehäuse für Arduino Uno
1	×	(Empfohlen) Prototyping-Grundplatte & Breadboard-Kit für Arduino Uno

Oder Sie können die folgenden Kits kaufen:

1	×	DIYables STEM V3 Starter-Kit (Arduino enthalten)
1	×	DIYables Sensor-Kit (30 Sensoren/Displays)
1	×	DIYables Sensor-Kit (18 Sensoren/Displays)

Offenlegung: Einige der in diesem Abschnitt bereitgestellten Links sind Amazon-Affiliate-Links. Wir können eine Provision für Käufe erhalten, die über diese Links getätigt werden, ohne zusätzliche Kosten für Sie. Wir schätzen Ihre Unterstützung.

Über Tastaturfeld und Relais

Wenn Sie nichts über das Tastenfeld und das Relais (Pinbelegung, Funktionsweise, wie man sie programmiert ...) wissen, informieren Sie sich in den folgenden Tutorials darüber:

Arduino - Keypad tutorial
Arduino - Relay tutorial

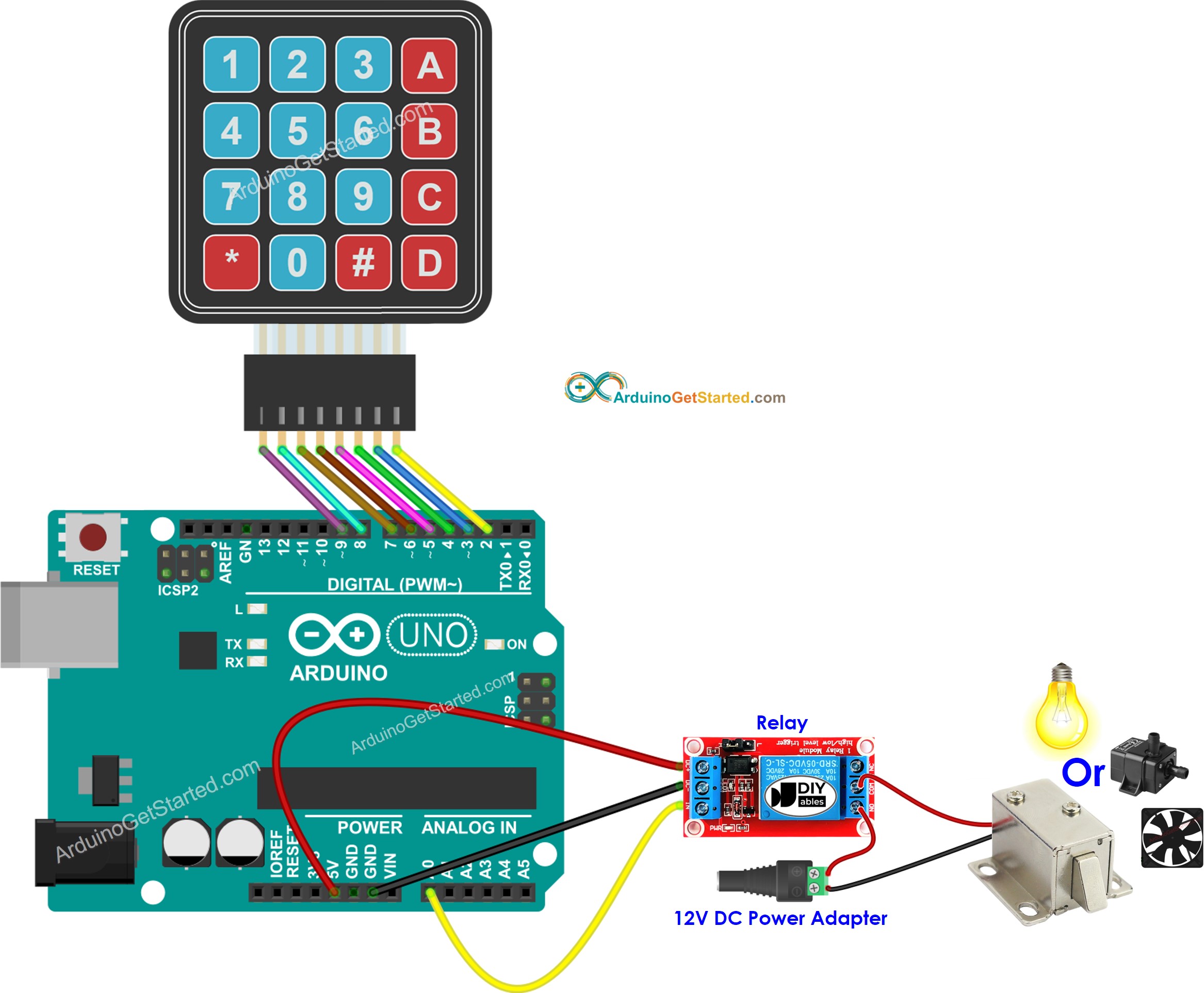

Verdrahtungsdiagramm

Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.

Arduino-Code - Schalte das Relais ein, wenn das Passwort korrekt ist

Die untenstehenden Codes schalten ein Relais ein, wenn das Passwort korrekt ist.

/* * Dieser Arduino Code wurde von newbiely.de entwickelt * Dieser Arduino Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt. * Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte: * https://newbiely.de/tutorials/arduino/arduino-keypad-relay */ #include <Keypad.h> #define RELAY_PIN A0 // the Arduino pin, which connects to the IN pin of relay #define ROW_NUM 4 // four rows #define COLUMN_NUM 4 // four columns char keys[ROW_NUM][COLUMN_NUM] = { {'1', '2', '3', 'A'}, {'4', '5', '6', 'B'}, {'7', '8', '9', 'C'}, {'*', '0', '#', 'D'} }; byte pin_rows[ROW_NUM] = {9, 8, 7, 6}; //connect to the row pinouts of the keypad byte pin_column[COLUMN_NUM] = {5, 4, 3, 2}; //connect to the column pinouts of the keypad Keypad keypad = Keypad( makeKeymap(keys), pin_rows, pin_column, ROW_NUM, COLUMN_NUM ); const String password_1 = "ABC1234"; // change your password here const String password_2 = "5642B"; // change your password here const String password_3 = "9765"; // change your password here String input_password; void setup() { Serial.begin(9600); input_password.reserve(32); // maximum password size is 32, change if needed pinMode(RELAY_PIN, OUTPUT); // initialize pin as an output. digitalWrite(RELAY_PIN, LOW); } void loop() { char key = keypad.getKey(); if (key) { Serial.println(key); if (key == '*') { input_password = ""; // reset the input password } else if (key == '#') { if (input_password == password_1 || input_password == password_2 || input_password == password_3) { Serial.println("The password is correct, turning ON relay"); digitalWrite(RELAY_PIN, HIGH); } else { Serial.println("The password is incorrect, try again"); } input_password = ""; // reset the input password } else { input_password += key; // append new character to input password string } } }

Schnelle Schritte

Verbinden Sie den Arduino über ein USB-Kabel mit dem PC.
Öffnen Sie die Arduino IDE, wählen Sie das richtige Board und den richtigen Port.
Navigieren Sie zum Bibliotheken-Symbol in der linken Leiste der Arduino IDE.
Suchen Sie „Keypad“, dann finden Sie die Keypad-Bibliothek von Mark Stanley und Alexander Brevig.
Klicken Sie auf die Install-Schaltfläche, um die Keypad-Bibliothek zu installieren.

Suchen Sie “ezOutput”, und finden Sie dann die ezOutput-Bibliothek von ArduinoGetStarted
Klicken Sie auf die Install-Schaltfläche, um die ezOutput-Bibliothek zu installieren.

Kopieren Sie den obigen Code und öffnen Sie ihn mit der Arduino-IDE
Klicken Sie in der Arduino-IDE auf die Hochladen-Schaltfläche, um den Code auf den Arduino hochzuladen

Drücken Sie die Tasten 1234 und drücken Sie #
Drücken Sie die Tasten 9765 und drücken Sie #
Sehen Sie das Ergebnis im seriellen Monitor und den Zustand des Relais

COM6

Send

The password is incorrect, try again The password is correct, turning ON relay

Autoscroll Show timestamp

Clear output

9600 baud

Newline

Code-Erklärung

Autorisierte Passwörter sind im Arduino-Code vordefiniert.

Eine Zeichenfolge wird verwendet, um das von Benutzern eingegebene Passwort zu speichern, genannt Eingabezeichenfolge. Auf dem Tastenfeld werden zwei Tasten (* und #) für spezielle Zwecke verwendet: das Passwort löschen und die Passworteingabe beenden. Wenn eine Taste auf dem Tastenfeld gedrückt wird:

Wenn die gedrückte Taste nicht zu einer der beiden Spezialtasten gehört, wird sie an die input string angehängt.
Wenn die gedrückte Taste * ist, wird die input string gelöscht. Sie können sie verwenden, um die Passworteingabe zu starten oder neu zu starten.
Wenn die gedrückte Taste # ist:

Die input string wird mit den vordefinierten Passwörtern verglichen. Wenn sie mit einem der vordefinierten Passwörter übereinstimmt, wird das Relais eingeschaltet.
Unabhängig davon, ob das Passwort korrekt ist oder nicht, wird die input string für die nächste Eingabe gelöscht.

Arduino-Code – Schalte ein Relais für eine bestimmte Zeit ein, wenn das Passwort korrekt ist

Der untenstehende Code schaltet das Relais für 5 Sekunden ein, wenn das Passwort korrekt ist. Nach 5 Sekunden wird das Relais ausgeschaltet.
