Arduino - DHT22
In diesem Tutorial lernen wir:
- Wie man den DHT22-Sensor an den Arduino anschließt
- Wie man das DHT22-Modul an den Arduino anschließt
- Wie man den Arduino programmiert, um Temperatur- und Feuchtigkeitswerte vom DHT22-Sensor und -Modul auszulesen
Erforderliche Hardware
Oder Sie können die folgenden Kits kaufen:
| 1 | × | DIYables STEM V3 Starter-Kit (Arduino enthalten) | |
| 1 | × | DIYables Sensor-Kit (30 Sensoren/Displays) | |
| 1 | × | DIYables Sensor-Kit (18 Sensoren/Displays) |
Offenlegung: Einige der in diesem Abschnitt bereitgestellten Links sind Amazon-Affiliate-Links. Wir können eine Provision für Käufe erhalten, die über diese Links getätigt werden, ohne zusätzliche Kosten für Sie. Wir schätzen Ihre Unterstützung.
Über den DHT22-Temperatur- und Feuchtigkeitssensor
| DHT22 | |
|---|---|
| Temperature Range | -40°C to 80°CW |
| Temperature Accuracy | ± 0.5°C |
| Humidity Range | 0% to 100% |
| Humidity Accuracy | ± 2 to 5% |
| Reading Rate | 0.5Hz (once every 2 seconds) |
| Operating Voltage | 3 to 5V |
Pinbelegung
DHT22 hat zwei Formen: Sensor und Modul.
DHT22-Sensor hat vier Pins:
- GND-Pin: muss mit GND (0V) verbunden werden
- VCC-Pin: muss mit VCC (5V oder 3.3V) verbunden werden
- DATA-Pin: Der Pin wird verwendet, um zwischen dem Sensor und dem Arduino zu kommunizieren
- NC-Pin: Nicht verbunden, diesen Pin können wir ignorieren
DHT22-Modul hat drei Anschlüsse:
- GND-Pin: muss mit GND (0 V) verbunden werden
- VCC-Pin: muss mit VCC (5 V, oder 3,3 V) verbunden werden
- DATA-Pin: der Pin wird verwendet, um zwischen dem Sensor und dem Arduino zu kommunizieren
Einige Hersteller bieten den DHT22-Sensor in Modulform mit drei Pins an: GND, VCC und DATA-Pins (oder alternativ: -, + und OUT-Pins).
Verdrahtungsdiagramm
In dieser Sensorform ist ein Widerstand von 5 kΩ bis 10 kΩ erforderlich, um die Datenleitung auf High zu halten und die Kommunikation zwischen dem DHT22-Sensor und dem Arduino zu ermöglichen.

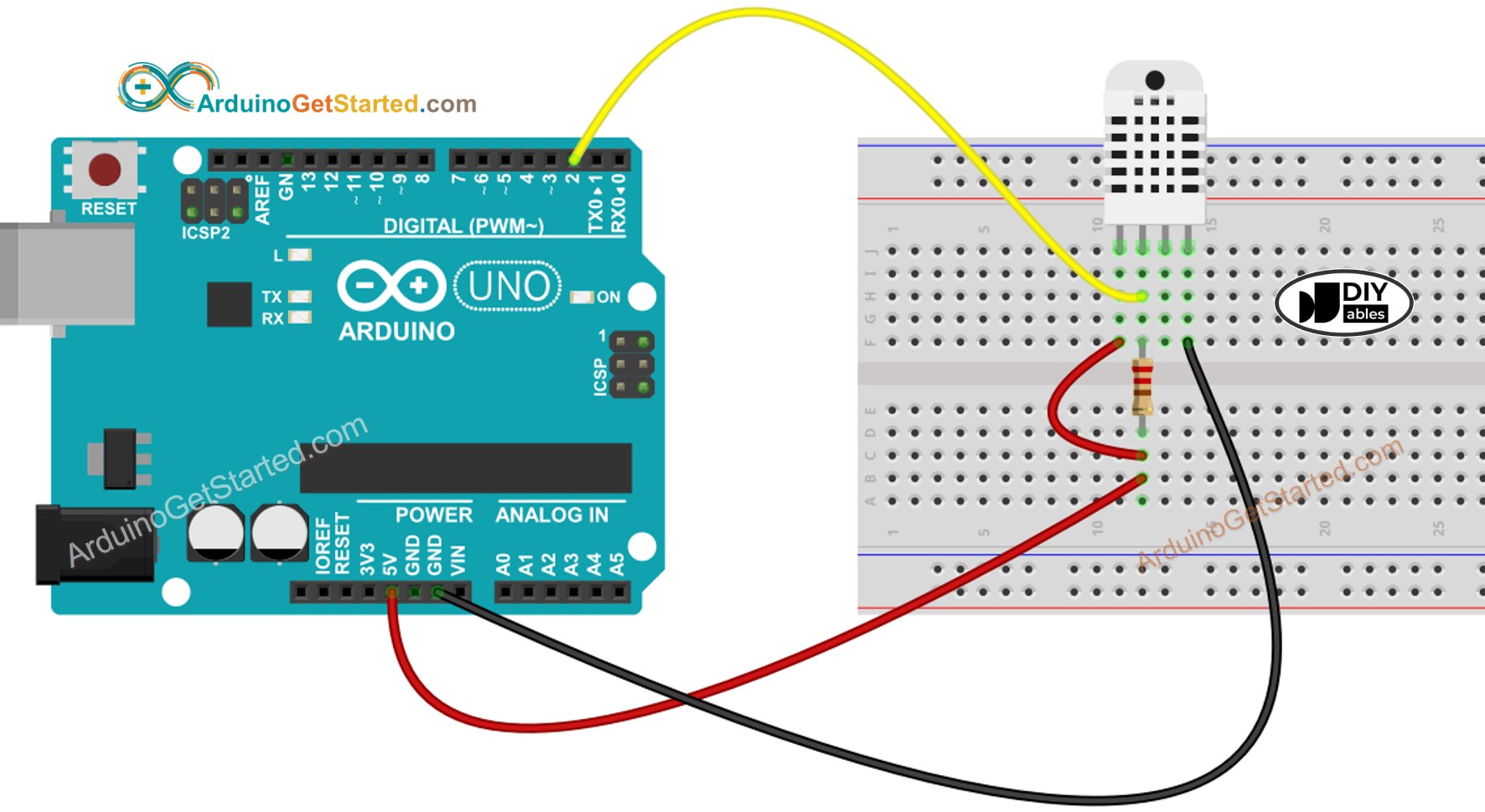

Arduino - DHT22-Sensorverkabelung
Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.

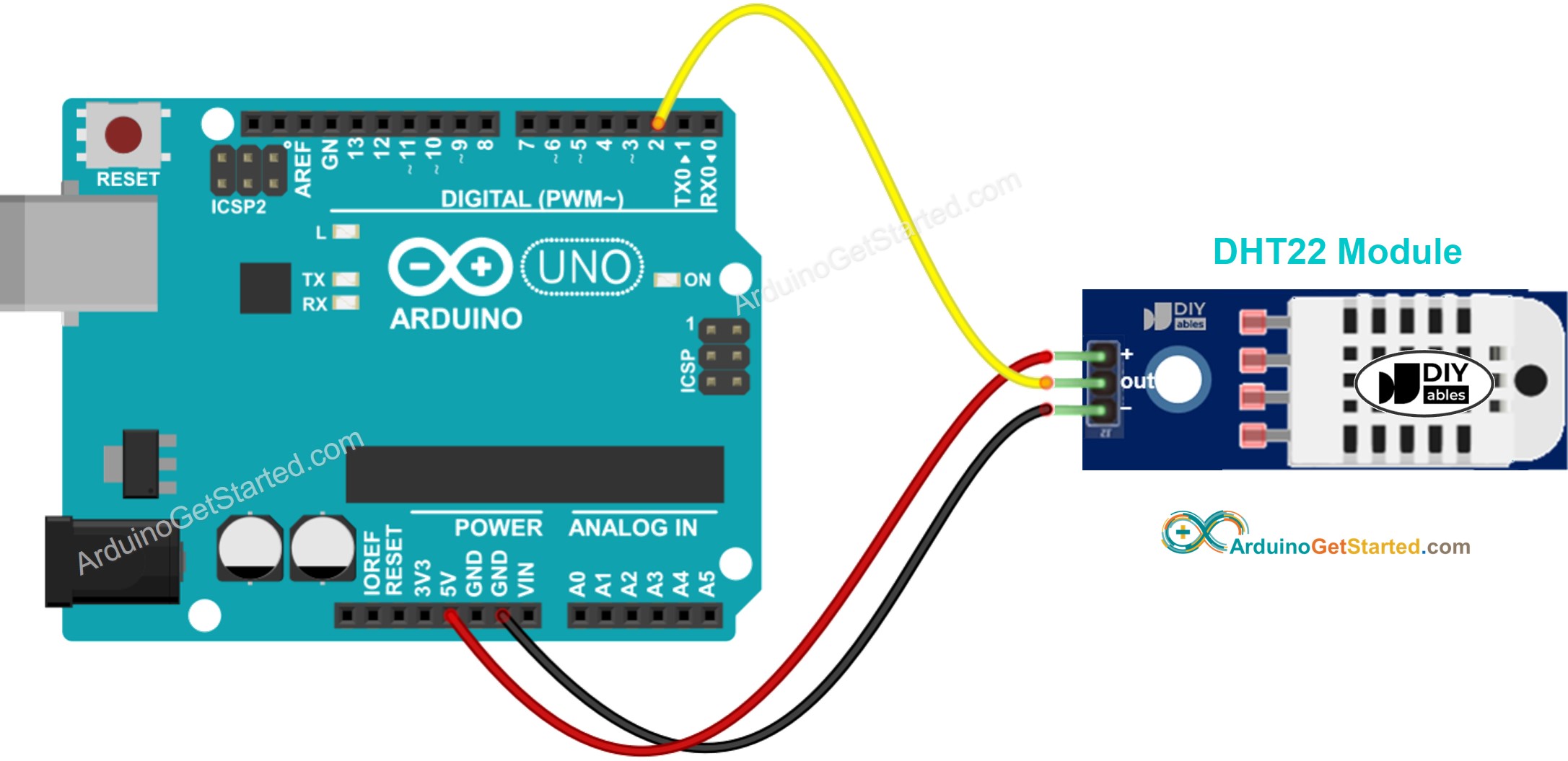

Arduino - DHT22-Modulverkabelung
Die meisten DHT22-Sensor-Module verfügen über einen integrierten Widerstand, sodass Sie ihn nicht hinzufügen müssen. Das erspart uns einige Verdrahtungs- oder Lötarbeiten.
Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.
Wie man den DHT22-Temperatursensor programmiert
Die Programmierung für beide Sensoren ist ähnlich. Es gibt nur eine Codezeile, die anders ist.
- Die Bibliothek einbinden:
#include "DHT.h"
- Definieren Sie den Arduino-Pin, der mit dem DHT-Sensor verbunden ist:
#define DHT22_PIN 2
- Deklariere ein DHT22-Objekt
DHT dht22(DHT22_PIN, DHT22);
- Sensor initialisieren:
dht22.begin();
- Luftfeuchtigkeit auslesen:
float humi = dht22.readHumidity();
- Temperatur in Celsius lesen:
float tempC = dht22.readTemperature();
- Temperatur in Fahrenheit lesen:
float tempF = dht22.readTemperature(true);
Arduino-Code - DHT22
/*
* Dieser Arduino Code wurde von newbiely.de entwickelt
* Dieser Arduino Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt.
* Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte:
* https://newbiely.de/tutorials/arduino/arduino-dht22
*/
#include "DHT.h"
#define DHT22_PIN 2
DHT dht22(DHT22_PIN, DHT22);
void setup() {
Serial.begin(9600);
dht22.begin(); // initialize the DHT22 sensor
}
void loop() {
// wait a few seconds between measurements.
delay(2000);
// read humidity
float humi = dht22.readHumidity();
// read temperature as Celsius
float tempC = dht22.readTemperature();
// read temperature as Fahrenheit
float tempF = dht22.readTemperature(true);
// check if any reads failed
if (isnan(humi) || isnan(tempC) || isnan(tempF)) {
Serial.println("Failed to read from DHT22 sensor!");
} else {
Serial.print("DHT22# Humidity: ");
Serial.print(humi);
Serial.print("%");
Serial.print(" | ");
Serial.print("Temperature: ");
Serial.print(tempC);
Serial.print("°C ~ ");
Serial.print(tempF);
Serial.println("°F");
}
}
Schnelle Schritte
- Verbinde Arduino über ein USB-Kabel mit dem PC
- Öffne die Arduino-IDE, wähle das richtige Board und den richtigen Port
- Gehe zum Bibliotheken-Symbol in der linken Seitenleiste der Arduino-IDE.
- Suche nach „DHT“, und finde dann die DHT-Sensorbibliothek von Adafruit
- Klicke auf die Schaltfläche Installieren, um die Bibliothek zu installieren.
- Sie werden aufgefordert, weitere Bibliotheksabhängigkeiten zu installieren
- Klicken Sie auf die Schaltfläche Alle installieren, um alle Bibliotheksabhängigkeiten zu installieren.
- Kopiere den oben gezeigten Code, der zu dem von dir verwendeten Sensor gehört, und öffne ihn mit der Arduino IDE.
- Klicke auf die Schaltfläche Hochladen in der Arduino IDE, um den Code auf den Arduino hochzuladen.
- Stell die Umgebung rund um den Sensor wärmer oder kälter ein.
- Sieh dir das Ergebnis im Serial Monitor an.
COM6
DHT22# Humidity: 31.00% | Temperature: 27.00°C ~ 80.60°F
DHT22# Humidity: 31.00% | Temperature: 27.00°C ~ 80.60°F
DHT22# Humidity: 31.00% | Temperature: 27.00°C ~ 80.60°F
DHT22# Humidity: 31.00% | Temperature: 27.00°C ~ 80.60°F
DHT22# Humidity: 31.00% | Temperature: 28.00°C ~ 82.40°F
DHT22# Humidity: 31.00% | Temperature: 28.00°C ~ 82.40°F
DHT22# Humidity: 31.00% | Temperature: 28.00°C ~ 82.40°F
DHT22# Humidity: 31.00% | Temperature: 28.00°C ~ 82.40°F
DHT22# Humidity: 32.00% | Temperature: 28.00°C ~ 82.40°F
DHT22# Humidity: 31.00% | Temperature: 29.00°C ~ 84.20°F
DHT22# Humidity: 32.00% | Temperature: 29.00°C ~ 84.20°F
DHT22# Humidity: 31.00% | Temperature: 29.00°C ~ 84.20°F
Autoscroll
Clear output
9600 baud
Newline
