Arduino - Berührungssensor - Solenoidschloss
Wir werden lernen, wie man Arduino verwendet, um das Solenoidschloss in zwei Anwendungsfällen zu steuern:
- Arduino schaltet die Solenoidsperre ein, wenn der Berührungssensor berührt wird, und schaltet die Solenoidsperre aus, wenn der Berührungssensor nicht berührt wird.
- Arduino schaltet die Solenoidsperre jedes Mal um, wenn der Berührungssensor berührt wird.
Erforderliche Hardware
Oder Sie können die folgenden Kits kaufen:
| 1 | × | DIYables STEM V3 Starter-Kit (Arduino enthalten) | |
| 1 | × | DIYables Sensor-Kit (30 Sensoren/Displays) | |
| 1 | × | DIYables Sensor-Kit (18 Sensoren/Displays) |
Offenlegung: Einige der in diesem Abschnitt bereitgestellten Links sind Amazon-Affiliate-Links. Wir können eine Provision für Käufe erhalten, die über diese Links getätigt werden, ohne zusätzliche Kosten für Sie. Wir schätzen Ihre Unterstützung.
Über Berührungssensor und Solenoidschloss
Wenn Sie nichts über das Solenoidschloss und den Berührungssensor wissen (Pinbelegung, Funktionsweise, Programmierung ...), informieren Sie sich in den folgenden Tutorials darüber:

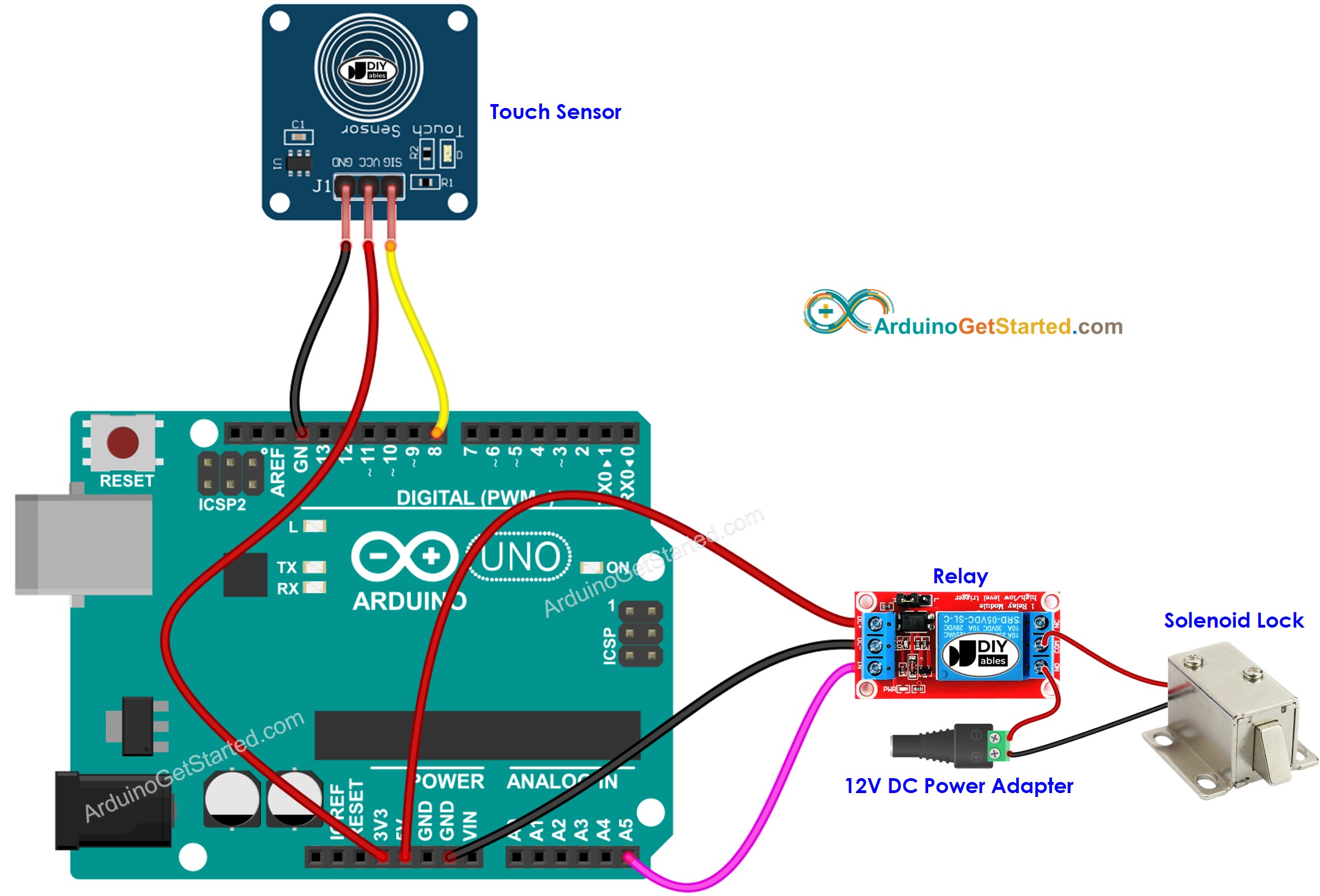

Verdrahtungsdiagramm
Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.
Arduino-Code - Berührungssensor steuert das Solenoidschloss
/*
* Dieser Arduino Code wurde von newbiely.de entwickelt
* Dieser Arduino Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt.
* Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte:
* https://newbiely.de/tutorials/arduino/arduino-touch-sensor-solenoid-lock
*/
const int TOUCH_SENSOR_PIN = 8; // Arduino pin connected to touch sensor's pin
const int RELAY_PIN = A5; // Arduino pin connected to the solenoid lock via relay
void setup() {
Serial.begin(9600); // initialize serial
pinMode(TOUCH_SENSOR_PIN, INPUT); // set arduino pin to input mode
pinMode(RELAY_PIN, OUTPUT); // set arduino pin to output mode
}
void loop() {
int touchState = digitalRead(TOUCH_SENSOR_PIN); // read new state
if (touchState == HIGH) {
Serial.println("The sensor is being touched");
digitalWrite(RELAY_PIN, HIGH); // turn on
}
else
if (touchState == LOW) {
Serial.println("The sensor is untouched");
digitalWrite(RELAY_PIN, LOW); // turn off
}
}
Schnelle Schritte
- Verbinde den Arduino über ein USB-Kabel mit dem PC.
- Öffne die Arduino IDE, wähle das richtige Board und den richtigen Port aus.
- Kopiere den obigen Code und öffne ihn in der Arduino IDE.
- Klicke in der Arduino IDE auf die Schaltfläche Hochladen, um den Code auf den Arduino hochzuladen.
- Berühren Sie den Berührungssensor und halten Sie ihn mehrere Sekunden lang fest
- Sehen Sie die Änderung des Zustands des Elektroschlosses
Code-Erklärung
Lies die zeilenweise Erklärung in den Kommentarzeilen des Quellcodes!
Arduino-Code – Berührungssensor schaltet das Solenoidschloss um
/*
* Dieser Arduino Code wurde von newbiely.de entwickelt
* Dieser Arduino Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt.
* Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte:
* https://newbiely.de/tutorials/arduino/arduino-touch-sensor-solenoid-lock
*/
const int TOUCH_SENSOR_PIN = 8; // Arduino pin connected to touch sensor's pin
const int RELAY_PIN = A5; // Arduino pin connected to solenoid lock via relay
// variables will change:
int solenoidLockState = LOW; // the current state of relay
int lastTouchState; // the previous state of touch sensor
int currentTouchState; // the current state of touch sensor
void setup() {
Serial.begin(9600); // initialize serial
pinMode(TOUCH_SENSOR_PIN, INPUT); // set arduino pin to input mode
pinMode(RELAY_PIN, OUTPUT); // set arduino pin to output mode
currentTouchState = digitalRead(TOUCH_SENSOR_PIN);
}
void loop() {
lastTouchState = currentTouchState; // save the last state
currentTouchState = digitalRead(TOUCH_SENSOR_PIN); // read new state
if(lastTouchState == LOW && currentTouchState == HIGH) {
Serial.println("The sensor is touched");
// toggle state of relay
solenoidLockState = !solenoidLockState;
// control relay arccoding to the toggled state
digitalWrite(RELAY_PIN, solenoidLockState);
}
}
Schnelle Schritte
- Schließen Sie Arduino über ein USB-Kabel an den PC an
- Öffnen Sie die Arduino-IDE, wählen Sie das richtige Board und den passenden Port aus
- Kopieren Sie den obigen Code und öffnen Sie ihn in der Arduino-IDE
- Klicken Sie auf die Hochladen-Schaltfläche in der Arduino IDE, um den Code auf den Arduino hochzuladen
- Berühren Sie den Touch-Sensor mehrere Sekunden lang weiter und lösen Sie ihn danach
- Sehen Sie die Änderung des Zustands des Solenoidschlosses
Code-Erklärung
Sie finden die Erklärung in der Kommentarzeile des oben genannten Arduino-Codes.
Im Code entspricht solenoidLockState = !solenoidLockState dem folgenden Code:
if(solenoidLockState == LOW)
solenoidLockState = HIGH;
else
solenoidLockState = LOW;
