Arduino - LED durch Taster umschalten

In einem vorherigen Tutorial haben wir gelernt, wie man die LED einschaltet, wenn der Knopf gedrückt wird, und die LED ausschaltet, wenn der Knopf losgelassen wird. In diesem Tutorial werden wir lernen, wie man die LED bei jedem Drücken des Knopfes umschaltet.

Das Tutorial umfasst zwei Hauptteile:

Der Knopf schaltet die LED ohne Entprellung um.
Der Knopf schaltet die LED mit Entprellung um.

Erforderliche Hardware

1	×	Arduino Uno R3
1	×	USB 2.0 Kabel Typ A/B (für USB-A PC)
1	×	USB 2.0 Kabel Typ C/B (für USB-C PC)
1	×	Breadboard-Taster mit Kappe
1	×	Breadboard-Taster-Kit
1	×	Panel-Drucktaster
1	×	Taster-Modul
1	×	LED Kit
1	×	LED (red)
1	×	LED Module
1	×	220Ω Resistor
1	×	Breadboard
1	×	Verbindungskabel
1	×	(Empfohlen) Schraubklemmenblock-Shield für Arduino Uno
1	×	(Empfohlen) Breadboard-Shield für Arduino Uno
1	×	(Empfohlen) Gehäuse für Arduino Uno
1	×	(Empfohlen) Prototyping-Grundplatte & Breadboard-Kit für Arduino Uno

Oder Sie können die folgenden Kits kaufen:

1	×	DIYables STEM V3 Starter-Kit (Arduino enthalten)
1	×	DIYables Sensor-Kit (30 Sensoren/Displays)
1	×	DIYables Sensor-Kit (18 Sensoren/Displays)

Offenlegung: Einige der in diesem Abschnitt bereitgestellten Links sind Amazon-Affiliate-Links. Wir können eine Provision für Käufe erhalten, die über diese Links getätigt werden, ohne zusätzliche Kosten für Sie. Wir schätzen Ihre Unterstützung.

Kaufhinweis: Um den Verdrahtungsprozess zu vereinfachen, empfehlen wir die Verwendung des LED Module, das mit einem eingebauten Widerstand geliefert wird.

Über LED und Taster

Wenn Sie sich nicht mit LED und Taster auskennen (Pinbelegung, Funktionsweise, Programmierung …), lernen Sie sie in den folgenden Tutorials kennen:

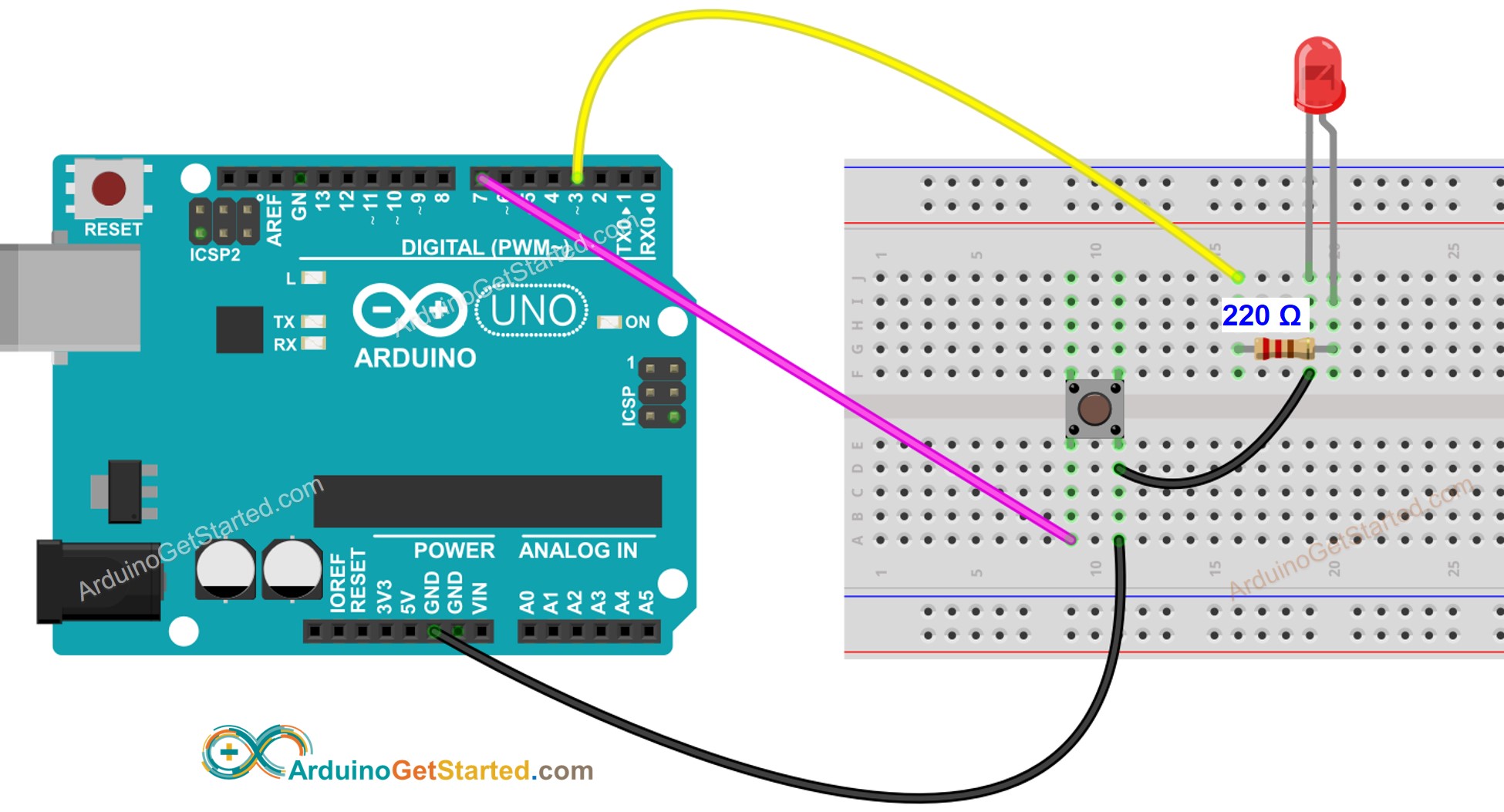

Verdrahtungsdiagramm

Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.

Arduino-Code - Knopf schaltet LED ohne Entprellung

/* * Dieser Arduino Code wurde von newbiely.de entwickelt * Dieser Arduino Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt. * Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte: * https://newbiely.de/tutorials/arduino/arduino-button-toggle-led */ // constants won't change const int BUTTON_PIN = 7; // Arduino pin connected to button's pin const int LED_PIN = 3; // Arduino pin connected to LED's pin // variables will change: int ledState = LOW; // the current state of LED int lastButtonState; // the previous state of button int currentButtonState; // the current state of button void setup() { Serial.begin(9600); // initialize serial pinMode(BUTTON_PIN, INPUT_PULLUP); // set arduino pin to input pull-up mode pinMode(LED_PIN, OUTPUT); // set arduino pin to output mode currentButtonState = digitalRead(BUTTON_PIN); } void loop() { lastButtonState = currentButtonState; // save the last state currentButtonState = digitalRead(BUTTON_PIN); // read new state if(lastButtonState == HIGH && currentButtonState == LOW) { Serial.println("The button is pressed"); // toggle state of LED ledState = !ledState; // control LED arccoding to the toggled state digitalWrite(LED_PIN, ledState); } }

Schnelle Schritte

Verbinde Arduino über ein USB-Kabel mit dem PC
Öffne die Arduino IDE, wähle das richtige Board und den richtigen Port aus
Kopiere den obigen Code und öffne ihn mit der Arduino IDE
Klicke auf die Schaltfläche Hochladen in der Arduino IDE, um den Code auf den Arduino hochzuladen
Drücke den Knopf einige Sekunden lang gedrückt und lasse ihn dann los
Beobachte die Änderung des LED-Zustands

Code-Erklärung

Sie finden die Erklärung in der Kommentarzeile des obigen Arduino-Codes.

Im Code entspricht ledState = !ledState dem folgenden Code:

if(ledState == LOW) ledState = HIGH; else ledState = LOW;

※ Notiz:

In der Praxis funktioniert der obige Code manchmal nicht korrekt. Um ihn immer zuverlässig funktionieren zu lassen, müssen wir die Entprellung des Buttons anwenden. Die Entprellung des Buttons ist für Anfänger nicht einfach. Glücklicherweise, dank der ezButton-Bibliothek, können wir es einfach tun.

Arduino-Code – Knopf schaltet LED mit Entprellung

Warum brauchen wir Entprellung? ⇒ siehe Arduino - Taster-Entprellung Tutorial

/* * Dieser Arduino Code wurde von newbiely.de entwickelt * Dieser Arduino Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt. * Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte: * https://newbiely.de/tutorials/arduino/arduino-button-toggle-led */ #include <ezButton.h> /// constants won't change const int BUTTON_PIN = 7; // the number of the pushbutton pin const int LED_PIN = 3; // the number of the LED pin ezButton button(BUTTON_PIN); // create ezButton object that attach to pin 7; // variables will change: int ledState = LOW; // the current state of LED void setup() { Serial.begin(9600); // initialize serial pinMode(LED_PIN, OUTPUT); // set arduino pin to output mode button.setDebounceTime(50); // set debounce time to 50 milliseconds } void loop() { button.loop(); // MUST call the loop() function first if(button.isPressed()) { Serial.println("The button is pressed"); // toggle state of LED ledState = !ledState; // control LED arccoding to the toggleed sate digitalWrite(LED_PIN, ledState); } }

Schnelle Schritte

Installieren Sie die ezButton-Bibliothek. Siehe Anleitung
Kopieren Sie den obigen Code und öffnen Sie ihn mit der Arduino IDE
Klicken Sie auf die Hochladen-Schaltfläche in der Arduino IDE, um den Code auf den Arduino hochzuladen
Drücken Sie den Knopf mehrmals
Beobachten Sie die Änderung des Zustands der LED

Video Tutorial

Wir erwägen die Erstellung von Video-Tutorials. Wenn Sie Video-Tutorials für wichtig halten, abonnieren Sie bitte unseren YouTube-Kanal , um uns zu motivieren, die Videos zu erstellen.
