Arduino - SoftwareSerial

Dieses Tutorial führt Sie durch die Verwendung von SoftwareSerial in Arduino. Konkret werden wir die folgenden Aspekte behandeln:

Arduino SoftwareSerial

Erforderliche Hardware

1×Arduino Uno R3
1×USB 2.0 Kabel Typ A/B (für USB-A PC)
1×USB 2.0 Kabel Typ C/B (für USB-C PC)
1×Verbindungskabel
1×(Optional)TTL to RS232 Module
1×(Optional) RS232 Gender Changer
1×(Empfohlen) Schraubklemmenblock-Shield für Arduino Uno
1×(Empfohlen) Breadboard-Shield für Arduino Uno
1×(Empfohlen) Gehäuse für Arduino Uno
1×(Empfohlen) Prototyping-Grundplatte & Breadboard-Kit für Arduino Uno

Oder Sie können die folgenden Kits kaufen:

1×DIYables STEM V3 Starter-Kit (Arduino enthalten)
1×DIYables Sensor-Kit (30 Sensoren/Displays)
1×DIYables Sensor-Kit (18 Sensoren/Displays)
Offenlegung: Einige der in diesem Abschnitt bereitgestellten Links sind Amazon-Affiliate-Links. Wir können eine Provision für Käufe erhalten, die über diese Links getätigt werden, ohne zusätzliche Kosten für Sie. Wir schätzen Ihre Unterstützung.

Über SoftwareSerial

Arduino-Boards verfügen über eine oder mehrere serielle Schnittstellen. Eine serielle Schnittstelle wird in der Regel zum Debuggen verwendet. In vielen Fällen muss das Arduino-Board mit seriellen Sensoren/Geräten kommunizieren.

Wie man SoftwareSerial auf dem Arduino verwendet

Verdrahtungsverbindung erstellen

  • Wähle zwei Arduino-Pins: einen für RX (z. B. D7), einen für TX (z. B. D6)
  • Schließe den Arduino-Pin (als RX ausgewählt) an den TX der seriellen Sensoren/Geräte an
  • Schließe den Arduino-Pin (als TX ausgewählt) an den RX der seriellen Sensoren/Geräte an

Bitte beachten Sie, dass es einen Sonderfall gibt. Wenn Sie SoftwareSerial verwenden, um eine Verbindung zum RS232-zu-TTL-Modul herzustellen, müssen Sie:

  • Verbinde den Arduino-Pin (als RX ausgewählt) mit dem RX des RS232-zu-TTL-Moduls
  • Verbinde den Arduino-Pin (als TX ausgewählt) mit dem TX des RS232-zu-TTL-Moduls

Verdrahtungsdiagramm

Beispiele für Verdrahtung:

  • Arduino-Pin D4 als RX, Pin D3 als TX

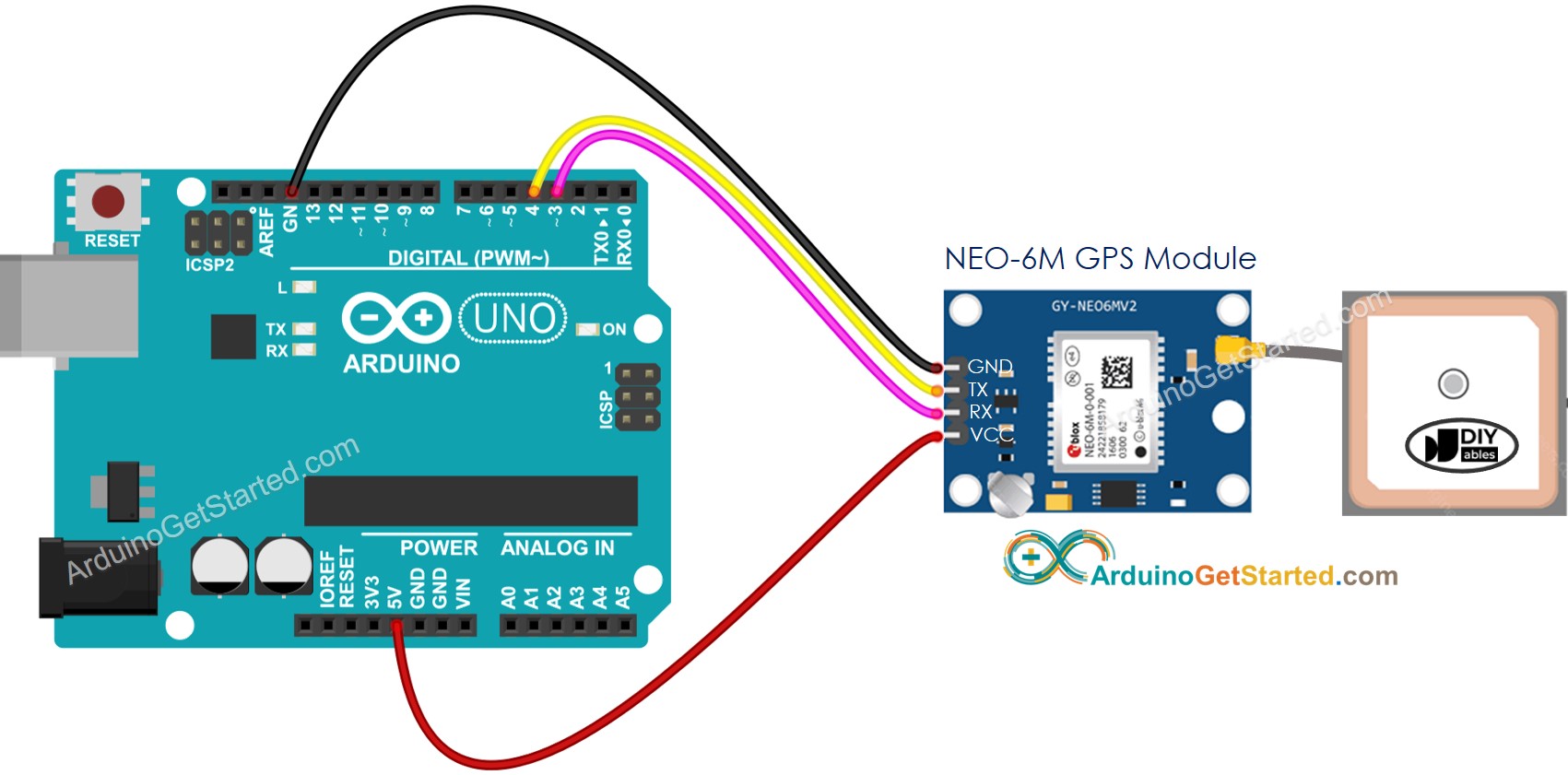

Arduino-GPS-Modul Verdrahtungsdiagramm

Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.

  • Arduino-Pin D7 als RX, Pin D6 als TX

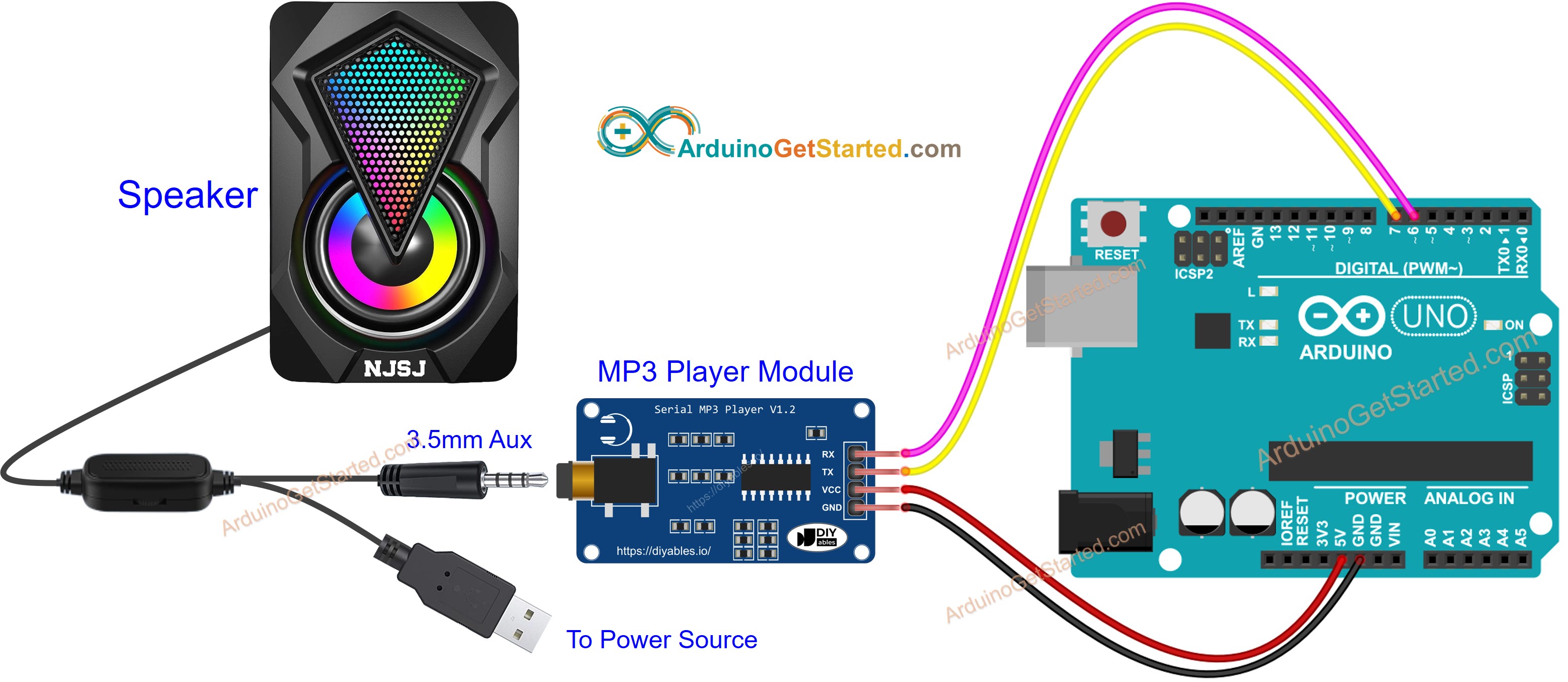

Arduino MP3-Player-Modul Verdrahtungsdiagramm

Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.

Schreibe Arduino-Code

  • Die SoftwareSerial-Bibliothek einbinden
#include <SoftwareSerial.h>
  • Definieren Sie die ausgewählten Arduino-Pins
#define RX_PIN 7 // Arduino-Pin, der mit dem TX der seriellen Sensoren/Geräte verbunden ist #define TX_PIN 6 // Arduino-Pin, der mit dem RX der seriellen Sensoren/Geräte verbunden ist
  • Erstelle das SoftwareSerial-Objekt mit Parametern, die RX- und TX-Pins darstellen.
SoftwareSerial soft_serial(RX_PIN, TX_PIN);
  • Initialisieren Sie die Software-Serial-Schnittstelle.
soft_serial.begin(9600);

Und jetzt können Sie es als Hardware-Serial verwenden. Für die Liste der Funktionen, die Sie verwenden können, verweisen Sie bitte auf Serielle Referenz.

Beispiele für Anwendungsfälle von SoftwareSerial:
