Arduino - Tastenfeld - Solenoidschloss

In diesem Tutorial lernen wir, wie man ein Ziffernfeld, ein Solenoidschloss und Arduino zusammen verwendet. Genauer gesagt, wenn ein Benutzer das Passwort am Ziffernfeld korrekt eingibt, schaltet Arduino das Solenoidschloss ein.

Das Tutorial enthält auch den Code, der ein Solenoidschloss für einen bestimmten Zeitraum einschaltet und es danach wieder ausschaltet, ohne die Funktion delay() zu verwenden. Der Arduino-Code unterstützt außerdem mehrere Passwörter.

Erforderliche Hardware

1	×	Arduino Uno R3
1	×	USB 2.0 Kabel Typ A/B (für USB-A PC)
1	×	USB 2.0 Kabel Typ C/B (für USB-C PC)
1	×	Tastenfeld 3x4
1	×	Relais
1	×	Verbindungskabel
1	×	Magnetschloss
1	×	12V Netzteil
1	×	(Optional) DC-Stromanschluss
1	×	(Empfohlen) Schraubklemmenblock-Shield für Arduino Uno
1	×	(Empfohlen) Breadboard-Shield für Arduino Uno
1	×	(Empfohlen) Gehäuse für Arduino Uno
1	×	(Empfohlen) Prototyping-Grundplatte & Breadboard-Kit für Arduino Uno

Oder Sie können die folgenden Kits kaufen:

1	×	DIYables STEM V3 Starter-Kit (Arduino enthalten)
1	×	DIYables Sensor-Kit (30 Sensoren/Displays)
1	×	DIYables Sensor-Kit (18 Sensoren/Displays)

Offenlegung: Einige der in diesem Abschnitt bereitgestellten Links sind Amazon-Affiliate-Links. Wir können eine Provision für Käufe erhalten, die über diese Links getätigt werden, ohne zusätzliche Kosten für Sie. Wir schätzen Ihre Unterstützung.

Über Ziffernfeld und Solenoidschloss

Wenn Sie nichts über das Tastenfeld und das Solenoidschloss wissen (Pinbelegung, wie es funktioniert, wie man es programmiert ...), informieren Sie sich in den folgenden Tutorials darüber:

Arduino - Keypad tutorial
Arduino - Solenoid Lock tutorial

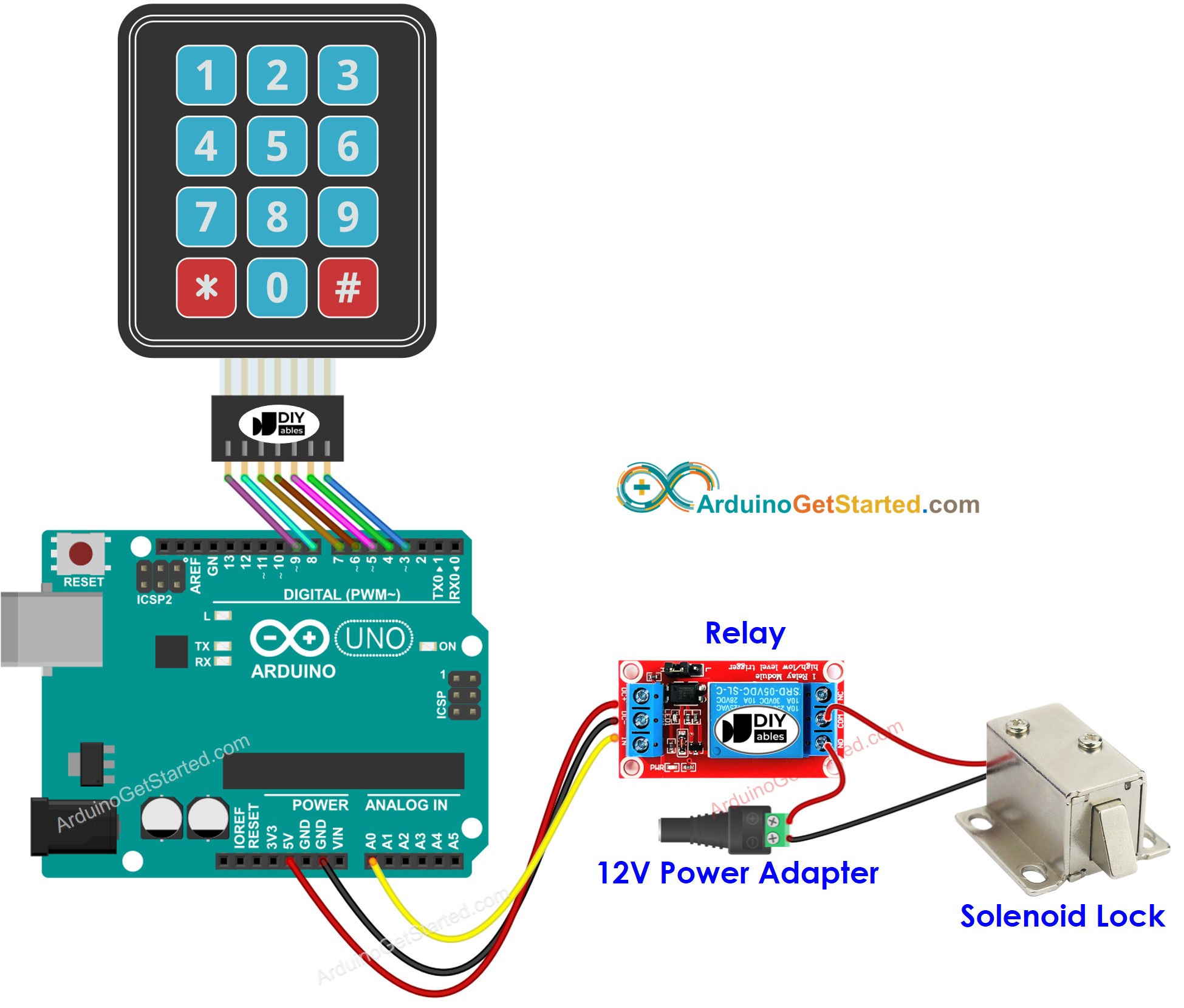

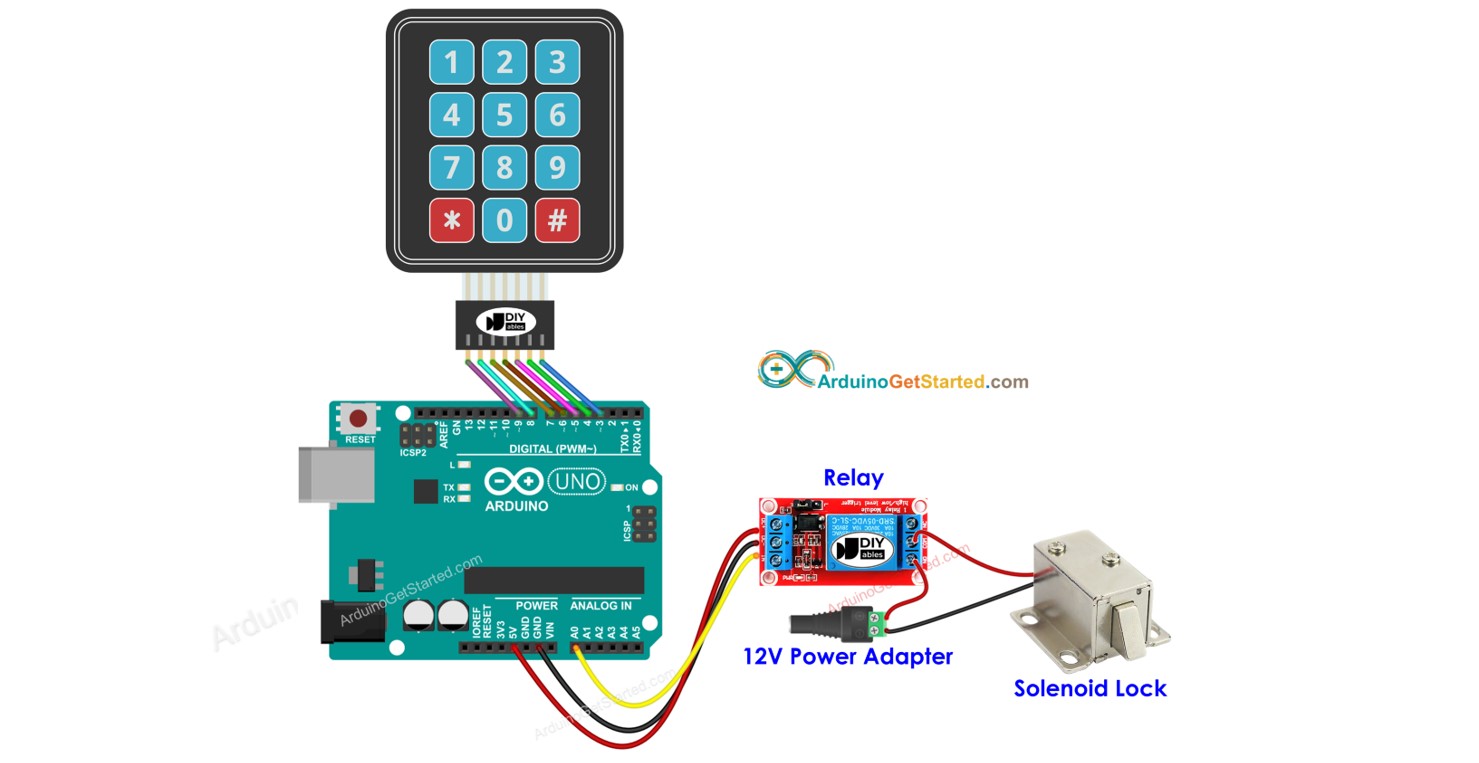

Verdrahtungsdiagramm

Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.

Arduino-Code - Schalte das Solenoidschloss ein, wenn das Passwort korrekt ist

Die untenstehenden Codes schalten das Solenoidschloss ein, wenn das Passwort korrekt ist.

/* * Dieser Arduino Code wurde von newbiely.de entwickelt * Dieser Arduino Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt. * Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte: * https://newbiely.de/tutorials/arduino/arduino-keypad-solenoid-lock */ #include <Keypad.h> #define RELAY_PIN A0 // the Arduino pin that controls solenoid lock via relay #define ROW_NUM 4 // four rows #define COLUMN_NUM 3 // three columns char keys[ROW_NUM][COLUMN_NUM] = { {'1','2','3'}, {'4','5','6'}, {'7','8','9'}, {'*','0','#'} }; byte pin_rows[ROW_NUM] = {9, 8, 7, 6}; //connect to the row pinouts of the keypad byte pin_column[COLUMN_NUM] = {5, 4, 3}; //connect to the column pinouts of the keypad Keypad keypad = Keypad( makeKeymap(keys), pin_rows, pin_column, ROW_NUM, COLUMN_NUM ); const String password_1 = "1234"; // change your password here const String password_2 = "56789"; // change your password here const String password_3 = "901234"; // change your password here String input_password; void setup() { Serial.begin(9600); input_password.reserve(32); // maximum password size is 32, change if needed pinMode(RELAY_PIN, OUTPUT); // initialize pin as an output. digitalWrite(RELAY_PIN, HIGH); // lock the solenoid lock } void loop() { char key = keypad.getKey(); if (key) { Serial.println(key); if (key == '*') { input_password = ""; // reset the input password } else if (key == '#') { if (input_password == password_1 || input_password == password_2 || input_password == password_3) { Serial.println("The password is correct => unlock"); digitalWrite(RELAY_PIN, LOW); } else { Serial.println("The password is incorrect, try again"); } input_password = ""; // reset the input password } else { input_password += key; // append new character to input password string } } }

Schnelle Schritte

Verbinden Sie Arduino über ein USB-Kabel mit dem PC.
Öffnen Sie die Arduino-IDE und wählen Sie das richtige Board und den richtigen Port.
Navigieren Sie zum Bibliotheken-Symbol in der linken Leiste der Arduino-IDE.
Suchen Sie „keypad“, dann finden Sie die Keypad-Bibliothek von Mark Stanley und Alexander Brevig.
Klicken Sie auf die Install-Schaltfläche, um die keypad-Bibliothek zu installieren.

Kopieren Sie den obigen Code und öffnen Sie ihn mit der Arduino-IDE
Klicken Sie auf die Hochladen-Schaltfläche in der Arduino-IDE, um den Code auf den Arduino hochzuladen

Drücken Sie 7124 Tasten und drücken Sie #
Drücken Sie 1234 Tasten und drücken Sie #
Sehen Sie das Ergebnis im Serial Monitor und den Zustand des Solenoidschlosses

COM6

Send

The password is incorrect, try again The password is correct => unlock

Autoscroll Show timestamp

Clear output

9600 baud

Newline

Code-Erklärung

Autorisierte Passwörter sind im Arduino-Code vordefiniert.

Eine Zeichenfolge wird verwendet, um das von Benutzern eingegebene Passwort zu speichern, die Eingabezeichenfolge genannt wird. Am Tastenfeld werden zwei Tasten (* und #) für spezielle Zwecke verwendet: Passwort löschen und Passwort beenden. Wenn eine Taste am Tastenfeld gedrückt wird:

Wenn die gedrückte Taste nicht zu den beiden Sondertasten gehört, wird sie an die Eingabezeichenfolge angehängt.
Wenn die gedrückte Taste * ist, wird die Eingabezeichenfolge gelöscht. Sie können sie verwenden, um die Passworteingabe zu starten oder neu zu beginnen.
Wenn die gedrückte Taste #:

Die Eingabezeichenfolge wird mit den vordefinierten Passwörtern verglichen. Wenn sie mit einem der vordefinierten Passwörter übereinstimmt, wird das Solenoidschloss eingeschaltet.
Unabhängig davon, ob das Passwort korrekt ist oder nicht, wird die Eingabezeichenfolge für die nächste Eingabe gelöscht.

Arduino-Code - Schaltet ein Solenoidschloss für eine bestimmte Zeit ein, wenn das Passwort korrekt ist

Der untenstehende Code schaltet das Solenoidschloss für 5 Sekunden ein, wenn das Passwort korrekt ist. Nach 5 Sekunden wird das Solenoidschloss ausgeschaltet.

/* * Dieser Arduino Code wurde von newbiely.de entwickelt * Dieser Arduino Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt. * Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte: * https://newbiely.de/tutorials/arduino/arduino-keypad-solenoid-lock */ #include <Keypad.h> #include <ezOutput.h> #define UNLOCK_TIME 5000 // in milliseconds #define RELAY_PIN A0 // the Arduino pin that controls solenoid lock via relay #define ROW_NUM 4 // four rows #define COLUMN_NUM 3 // three columns char keys[ROW_NUM][COLUMN_NUM] = { {'1','2','3'}, {'4','5','6'}, {'7','8','9'}, {'*','0','#'} }; byte pin_rows[ROW_NUM] = {9, 8, 7, 6}; //connect to the row pinouts of the keypad byte pin_column[COLUMN_NUM] = {5, 4, 3}; //connect to the column pinouts of the keypad Keypad keypad = Keypad( makeKeymap(keys), pin_rows, pin_column, ROW_NUM, COLUMN_NUM ); ezOutput relay(RELAY_PIN); const String password_1 = "1234"; // change your password here const String password_2 = "56789"; // change your password here const String password_3 = "901234"; // change your password here String input_password; void setup() { Serial.begin(9600); input_password.reserve(32); // maximum password size is 32, change if needed relay.high(); // lock the solenoid lock } void loop() { relay.loop(); // MUST call the loop() function first char key = keypad.getKey(); if (key) { Serial.println(key); if (key == '*') { input_password = ""; // reset the input password } else if (key == '#') { if (input_password == password_1 || input_password == password_2 || input_password == password_3) { Serial.println("The password is correct, turning ON relay"); relay.high(); // set high before making a low pulse relay.pulse(UNLOCK_TIME); // deactivate the solenoid lock during UNLOCK_TIME duration } else { Serial.println("The password is incorrect, try again"); } input_password = ""; // reset the input password } else { input_password += key; // append new character to input password string } } }

Bitte beachten Sie, dass der obige Code die ezOutput-Bibliothek verwendet, was es erleichtert, die Zeit nicht blockierend zu verwalten. Siehe ezOutput Library Installationsanleitung.
