Arduino - TMP36 Temperatursensor
Erforderliche Hardware
Oder Sie können die folgenden Kits kaufen:
| 1 | × | DIYables STEM V3 Starter-Kit (Arduino enthalten) | |
| 1 | × | DIYables Sensor-Kit (30 Sensoren/Displays) | |
| 1 | × | DIYables Sensor-Kit (18 Sensoren/Displays) |
Offenlegung: Einige der in diesem Abschnitt bereitgestellten Links sind Amazon-Affiliate-Links. Wir können eine Provision für Käufe erhalten, die über diese Links getätigt werden, ohne zusätzliche Kosten für Sie. Wir schätzen Ihre Unterstützung.
Über den TMP36-Temperatursensor
Pinbelegung
Der TMP36-Temperatursensor hat drei Anschlüsse:
- GND-Pin: muss mit GND (0V) verbunden werden
- VCC-Pin: muss mit VCC (5V) verbunden werden
- +Vs-Pin: ist die Stromversorgung für den Sensor, die zwischen 2,7 V und 5,5 V liegen kann
- Vout-Pin: Die Ausgabespannung, die linear proportional zur Temperatur ist, sollte mit einem analogen Eingang am Arduino verbunden werden
Wie es funktioniert
Der TMP36 liefert eine Spannung, die linear proportional zur Temperatur in Grad Celsius ist. Der Skalierungsfaktor des TMP36 beträgt 10 mV/°C. Das bedeutet, dass die Temperatur berechnet wird, indem die am Ausgangspin gemessene Spannung (in mV) durch 10 geteilt wird.

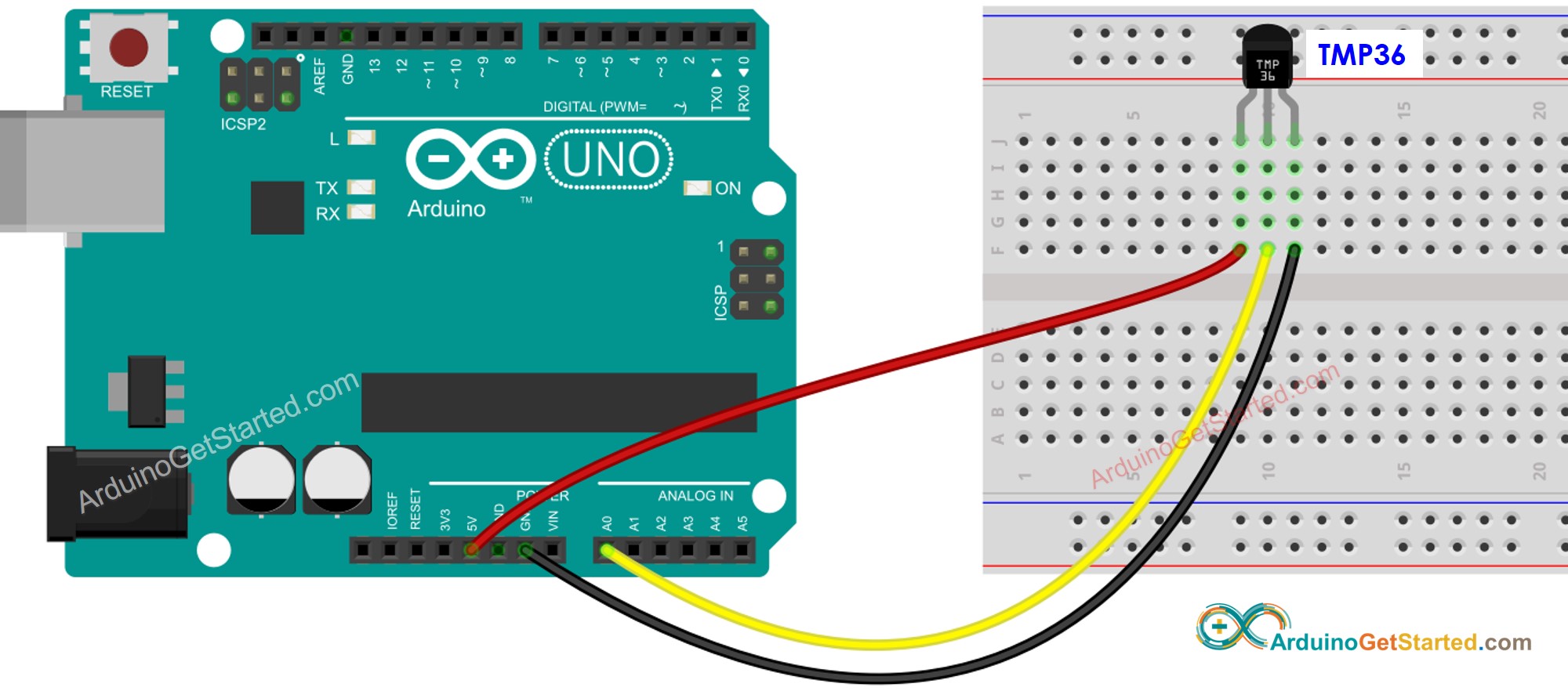

Verdrahtungsdiagramm
Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.
So programmiert man den TMP36-Temperatursensor
- Erhalten Sie den ADC-Wert des Temperatursensors, indem Sie die analogRead() Funktion verwenden.
int adcVal = analogRead(PIN_TMP36);
- Wandle den ADC-Wert in eine Spannung um.
// Ersetze 5.0 durch 3.3, wenn du einen 3.3V Arduino verwendest
float voltage = adcVal * (5.0 / 1024.0);
- Wandle die Spannung in Grad Celsius um.
float tempC = (voltage - 0.5) * 100;
- (Optional) Celsius in Fahrenheit umrechnen
float tempF = tempC * 9 / 5 + 32;
Arduino-Code
/*
* Dieser Arduino Code wurde von newbiely.de entwickelt
* Dieser Arduino Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt.
* Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte:
* https://newbiely.de/tutorials/arduino/arduino-tmp36-temperature-sensor
*/
#define ADC_VREF 5.0 // in volt
#define ADC_RESOLUTION 1024.0
#define PIN_TMP36 A0
void setup() {
Serial.begin(9600);
}
void loop() {
// get the ADC value from the TMP36 temperature sensor
int adcVal = analogRead(PIN_TMP36);
// convert the ADC value to voltage
float voltage = adcVal * (ADC_VREF / ADC_RESOLUTION);
// convert the voltage to the temperature in Celsius
float tempC = (voltage - 0.5) * 100;
// convert the Celsius to Fahrenheit
float tempF = tempC * 9 / 5 + 32;
// print the temperature in the Serial Monitor:
Serial.print("TMP36 Temperature: ");
Serial.print(tempC); // print the temperature in Celsius
Serial.print("°C");
Serial.print(" ~ "); // separator between Celsius and Fahrenheit
Serial.print(tempF); // print the temperature in Fahrenheit
Serial.println("°F");
delay(1000);
}
Schnelle Schritte
- Kopiere den obigen Code und öffne ihn mit der Arduino IDE
- Klicke auf die Hochladen-Schaltfläche in der Arduino IDE, um den Code auf den Arduino zu übertragen
- Greife den Sensor mit deiner Hand
- Sieh das Ergebnis im Serial Monitor
COM6
TMP36 Temperature: 26.31°C ~ 79.36°F
TMP36 Temperature: 26.44°C ~ 79.59°F
TMP36 Temperature: 26.50°C ~ 79.70°F
TMP36 Temperature: 26.56°C ~ 79.81°F
TMP36 Temperature: 27.06°C ~ 80.71°F
TMP36 Temperature: 27.75°C ~ 81.95°F
TMP36 Temperature: 28.37°C ~ 83.07°F
TMP36 Temperature: 29.00°C ~ 84.20°F
TMP36 Temperature: 29.56°C ~ 85.21°F
TMP36 Temperature: 30.00°C ~ 86.00°F
TMP36 Temperature: 30.31°C ~ 86.56°F
TMP36 Temperature: 30.62°C ~ 87.12°F
TMP36 Temperature: 30.87°C ~ 87.57°F
Autoscroll
Clear output
9600 baud
Newline
Verbesserung der Temperaturgenauigkeit

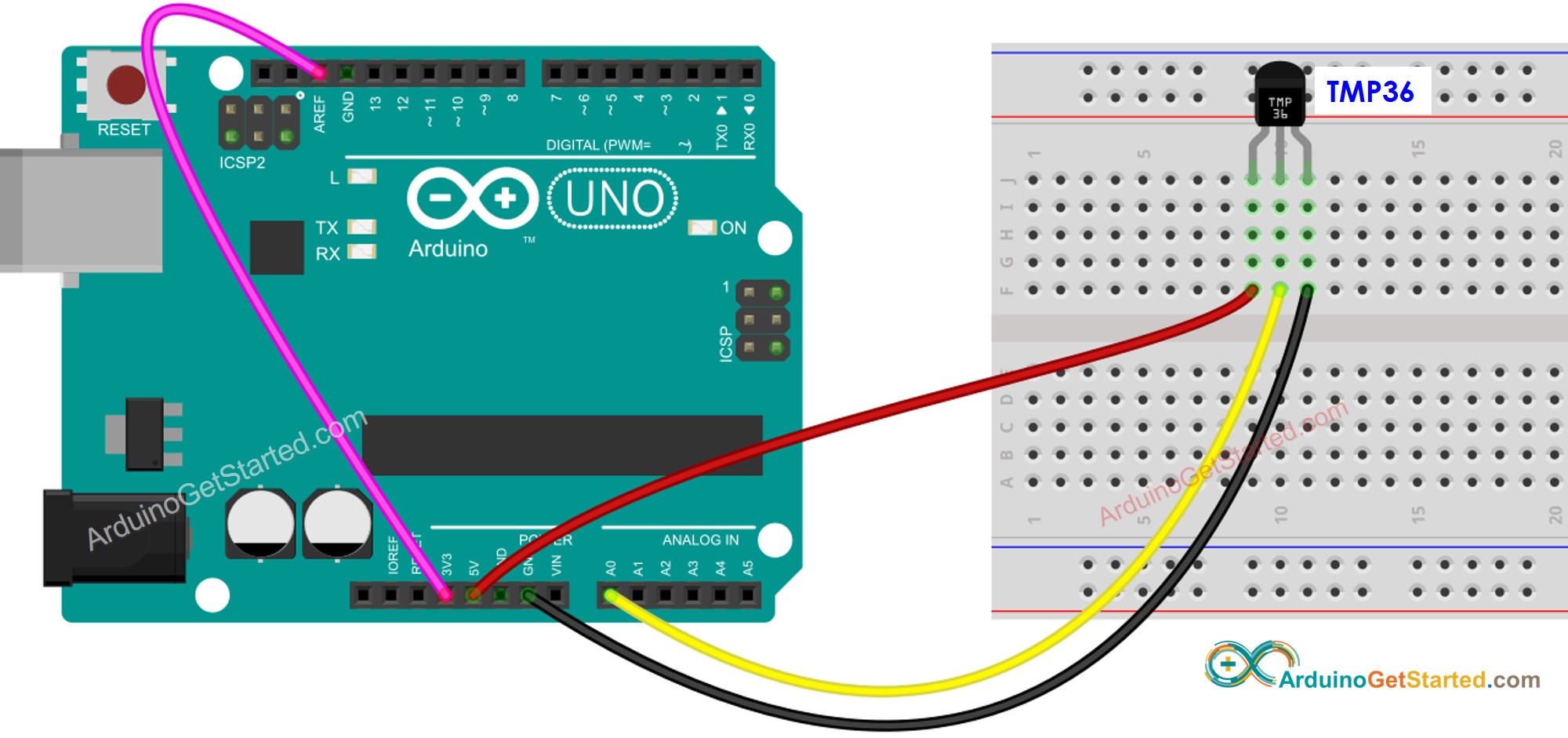

Im obigen Code verwenden wir standardmäßig die Referenzspannung des ADC (5 V ~ 5000 mV). Wir können die Temperaturauflösung erhöhen, indem wir die Referenzspannung auf 3,3 V (3300 mV) ändern. Diese Referenzspannung kann geändert werden, indem zwei Pins, 3,3 V und AREF, miteinander verbunden werden, wie im unten gezeigten Diagramm.
Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.
Die untenstehende Tabelle zeigt den Unterschied zwischen der Verwendung von 5000 mV und 1100 mV als Referenzspannungen.
| Vref(mV) | 5000 mV (by default) | 3300 mV |
|---|---|---|
| Reading Resolution | 5000/1024 = 4.88 mV | 3300/1024 = 3.22 mV |
| Temperature Resolution | 0.49°C | 0.32°C |
Arduino-Code
/*
* Dieser Arduino Code wurde von newbiely.de entwickelt
* Dieser Arduino Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt.
* Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte:
* https://newbiely.de/tutorials/arduino/arduino-tmp36-temperature-sensor
*/
#define ADC_VREF 3.3 // in volt
#define ADC_RESOLUTION 1024.0
#define PIN_TMP36 A0
void setup() {
Serial.begin(9600);
analogReference(EXTERNAL); // set the voltage reference from VREF pin
}
void loop() {
// get the ADC value from the TMP36 temperature sensor
int adcVal = analogRead(PIN_TMP36);
// convert the ADC value to voltage
float voltage = adcVal * (ADC_VREF / ADC_RESOLUTION);
// convert the voltage to the temperature in Celsius
float tempC = (voltage - 0.5) * 100;
// convert the Celsius to Fahrenheit
float tempF = tempC * 9 / 5 + 32;
// print the temperature in the Serial Monitor:
Serial.print("TMP36 Temperature: ");
Serial.print(tempC); // print the temperature in Celsius
Serial.print("°C");
Serial.print(" ~ "); // separator between Celsius and Fahrenheit
Serial.print(tempF); // print the temperature in Fahrenheit
Serial.println("°F");
delay(1000);
}
