Arduino - Wasser-/Flüssigkeitsventil

In diesem Tutorial lernen wir, wie man einen Flüssigkeitsfluss wie Wasser, Bier oder Öl mit Arduino und einem Magnetventil steuert. Das Gleiche gilt auch für die Steuerung des Gasflusses.

Erforderliche Hardware

1	×	Arduino Uno R3
1	×	USB 2.0 Kabel Typ A/B (für USB-A PC)
1	×	USB 2.0 Kabel Typ C/B (für USB-C PC)
1	×	Relais
1	×	Liquid Solenoid Valve
1	×	12V Netzteil
1	×	DC-Stromanschluss
1	×	Verbindungskabel
1	×	(Empfohlen) Schraubklemmenblock-Shield für Arduino Uno
1	×	(Empfohlen) Breadboard-Shield für Arduino Uno
1	×	(Empfohlen) Gehäuse für Arduino Uno
1	×	(Empfohlen) Prototyping-Grundplatte & Breadboard-Kit für Arduino Uno

Oder Sie können die folgenden Kits kaufen:

1	×	DIYables STEM V3 Starter-Kit (Arduino enthalten)
1	×	DIYables Sensor-Kit (30 Sensoren/Displays)
1	×	DIYables Sensor-Kit (18 Sensoren/Displays)

Offenlegung: Einige der in diesem Abschnitt bereitgestellten Links sind Amazon-Affiliate-Links. Wir können eine Provision für Käufe erhalten, die über diese Links getätigt werden, ohne zusätzliche Kosten für Sie. Wir schätzen Ihre Unterstützung.

Über Wasser-/Flüssigkeitsventil

Pinbelegung

Solenoidventil hat normalerweise zwei Anschlüsse:

Positive (+) Pin (rot): muss mit der 12-V-Gleichstromversorgung verbunden werden
Negative (-) Pin (schwarz oder eine andere Farbe): muss mit der Masse der Gleichstromversorgung verbunden werden

Wie ein Wasser-/Flüssigkeitsventil funktioniert

Normalerweise ist das Ventil geschlossen. Wenn 12 V DC an die beiden Anschlüsse angelegt wird, öffnet sich das Ventil und Wasser bzw. Flüssigkeit kann fließen.

※ Notiz:

Bei einigen Ventiltypen befindet sich eine Dichtungsanordnung im Inneren, sodass ein Mindestdruck erforderlich ist, um das Ventil zu öffnen (nach Anlegen von 12 V DC). Der Druck kann durch den Flüssigkeitsstrom erzeugt werden.
Bei einigen Ventiltypen kann Flüssigkeit nur in eine Richtung fließen.

Wie man ein Wasser-/Flüssigkeits-Solenoidventil steuert

Wenn das Ventil von einer 12-V-Stromversorgung betrieben wird, öffnet es sich. Um das Ventil zu steuern, muss ein Relais zwischen Arduino und Ventil verwendet werden. Arduino kann das Solenoidventil über das Relais steuern. Wenn Sie nichts über Relais (Pinbelegung, Funktionsweise, Programmierung ...) wissen, erfahren Sie mehr über Relais im Arduino - Relais-Tutorial.

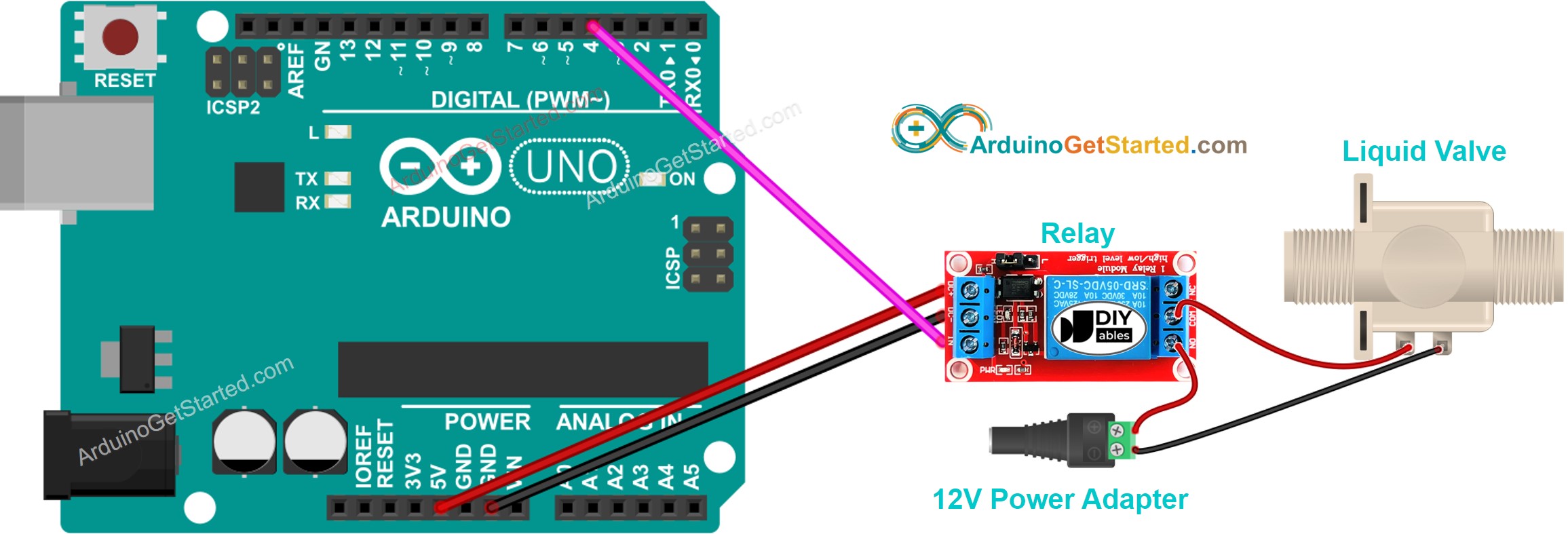

Verdrahtungsdiagramm

Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.

Arduino-Code

Der folgende Code schaltet das Wasserventil wiederholt in fünf Sekunden ein und in fünf Sekunden aus.

/* * Dieser Arduino Code wurde von newbiely.de entwickelt * Dieser Arduino Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt. * Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte: * https://newbiely.de/tutorials/arduino/arduino-water-liquid-valve */ // constants won't change const int RELAY_PIN = 4; // the Arduino pin D4, which connects to the IN pin of relay // the setup function runs once when you press reset or power the board void setup() { // initialize digital pin D4 as an output. pinMode(RELAY_PIN, OUTPUT); } // the loop function runs over and over again forever void loop() { digitalWrite(RELAY_PIN, HIGH); // open valve 5 seconds delay(5000); digitalWrite(RELAY_PIN, LOW); // close valve 5 seconds delay(5000); }

Schnelle Schritte

Schließe Arduino über ein USB-Kabel an den PC an.
Öffne die Arduino IDE und wähle das richtige Board und den richtigen Port.
Kopiere den obigen Code und öffne ihn in der Arduino IDE.
Klicke auf die Hochladen-Schaltfläche in der Arduino IDE, um den Code auf den Arduino hochzuladen.
Überprüfe den Wasserfluss.

Code-Erklärung

Sie finden die Erklärung in der Kommentarzeile des obigen Arduino-Codes.
