Arduino - Regen-Sensor - Relais

Wir werden lernen, wie man:

Wenn der Regen erkannt wird, schalten Sie das Relais ein
Wenn der Regen nicht erkannt wird, schalten Sie das Relais aus

Indem man das Relais an eine Glühbirne, einen LED-Streifen, einen Motor oder einen Aktuator anschließt... Wir können den Regensensor verwenden, um eine Glühbirne, einen LED-Streifen, einen Motor oder einen Aktuator zu steuern.

Erforderliche Hardware

1	×	Arduino Uno R3
1	×	USB 2.0 Kabel Typ A/B (für USB-A PC)
1	×	USB 2.0 Kabel Typ C/B (für USB-C PC)
1	×	Regensensor
1	×	Relais
1	×	Verbindungskabel
1	×	(Optional) Magnetschloss
1	×	(Optional) 12V Netzteil
1	×	(Optional) DC-Stromanschluss
1	×	(Empfohlen) Schraubklemmenblock-Shield für Arduino Uno
1	×	(Empfohlen) Breadboard-Shield für Arduino Uno
1	×	(Empfohlen) Gehäuse für Arduino Uno
1	×	(Empfohlen) Prototyping-Grundplatte & Breadboard-Kit für Arduino Uno

Oder Sie können die folgenden Kits kaufen:

1	×	DIYables STEM V3 Starter-Kit (Arduino enthalten)
1	×	DIYables Sensor-Kit (30 Sensoren/Displays)
1	×	DIYables Sensor-Kit (18 Sensoren/Displays)

Offenlegung: Einige der in diesem Abschnitt bereitgestellten Links sind Amazon-Affiliate-Links. Wir können eine Provision für Käufe erhalten, die über diese Links getätigt werden, ohne zusätzliche Kosten für Sie. Wir schätzen Ihre Unterstützung.

Über Relais und Regen-Sensor

Wenn Sie nichts über Relais und Regen-Sensoren wissen (Pinbelegung, Funktionsweise, Programmierung ...), lernen Sie dazu in den folgenden Tutorials:

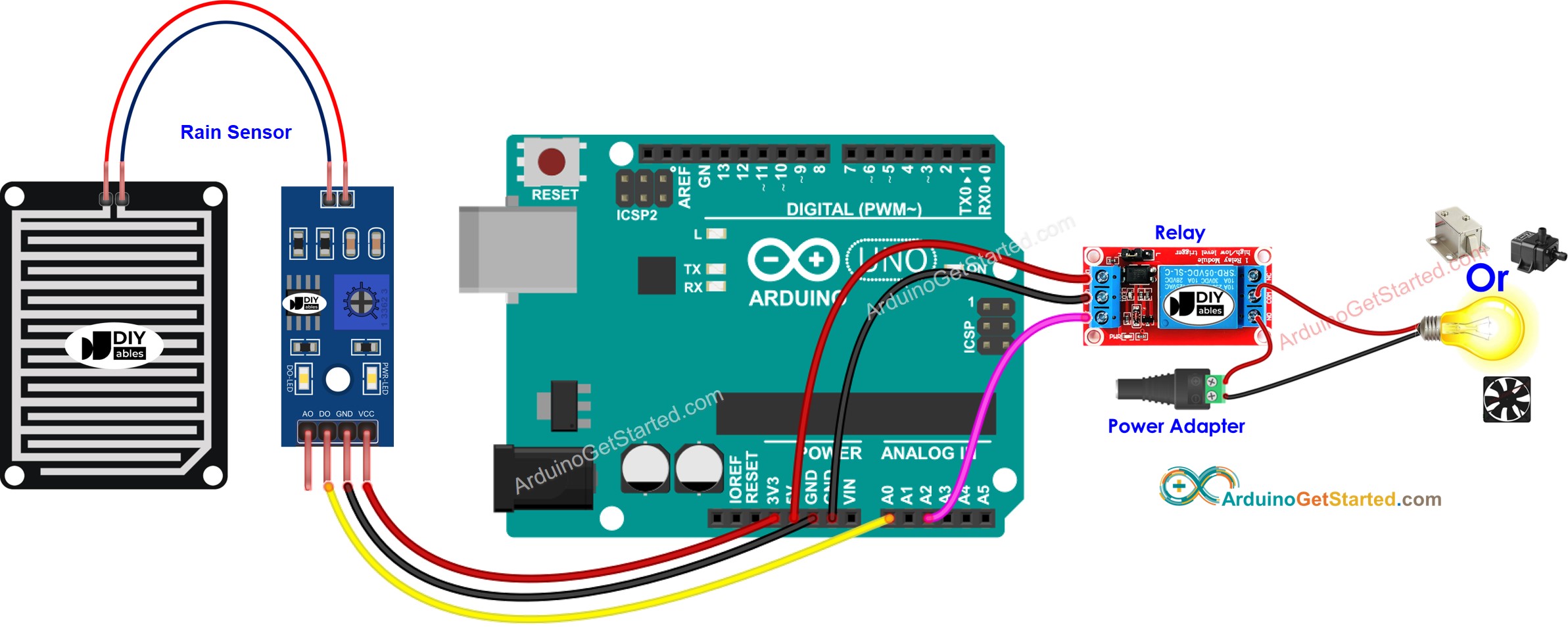

Verdrahtungsdiagramm

Schaltplan für das Relais des Arduino-Regen-Sensors

Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.

Arduino Code

/* * Dieser Arduino Code wurde von newbiely.de entwickelt * Dieser Arduino Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt. * Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte: * https://newbiely.de/tutorials/arduino/arduino-rain-sensor-relay */ #define RAIN_SENSOR_PIN A0 // Arduino pin connected to the OUTPUT pin of rain sensor #define RELAY_PIN A2 // Arduino pin connected to the IN pin of relay int rain_state = LOW; // current state of rain sensor's pin int prev_rain_state = LOW; // previous state of rain sensor's pin void setup() { Serial.begin(9600); // initialize serial pinMode(RAIN_SENSOR_PIN, INPUT); // set arduino pin to input mode pinMode(RELAY_PIN, OUTPUT); // set arduino pin to output mode } void loop() { prev_rain_state = rain_state; // store old state rain_state = digitalRead(RAIN_SENSOR_PIN); // read new state if (prev_rain_state == LOW && rain_state == HIGH) { // pin state change: LOW -> HIGH Serial.println("Rain detected!"); digitalWrite(RELAY_PIN, HIGH); // turn on } else if (prev_rain_state == HIGH && rain_state == LOW) { // pin state change: HIGH -> LOW Serial.println("Rain stopped!"); digitalWrite(RELAY_PIN, LOW); // turn off } }

Schnelle Schritte

Verbinde Arduino über ein USB-Kabel mit dem PC.
Öffne die Arduino IDE, wähle das richtige Board und den richtigen Port.
Kopiere den obigen Code und öffne ihn mit der Arduino IDE.
Klicke in der Arduino IDE auf die Hochladen-Schaltfläche, um den Code auf den Arduino hochzuladen.

Bewegen Sie Ihre Hand vor dem Sensor.
Sehen Sie die Änderung des Relaiszustands.

Code-Erklärung

Lies die Zeile-für-Zeile-Erklärung in den Kommentarzeilen des Quellcodes!
