Arduino - Micro-SD-Karte
In diesem Tutorial werden wir lernen, wie man die Micro-SD-Karte mit Arduino verwendet. Im Detail werden wir lernen:
- Arduino - Wie man eine Datei auf der Micro-SD-Karte öffnet und erstellt, falls sie nicht existiert
- Arduino - Wie man Daten in eine Datei auf der Micro-SD-Karte schreibt
- Arduino - Wie man eine Datei auf der Micro-SD-Karte Zeichen für Zeichen liest
- Arduino - Wie man eine Datei auf der Micro-SD-Karte Zeile für Zeile liest
- Arduino - Wie man Inhalt an eine bestehende Datei auf der Micro-SD-Karte anhängt
- Arduino - Wie man eine Datei auf der Micro-SD-Karte überschreibt
Erforderliche Hardware
Oder Sie können die folgenden Kits kaufen:
| 1 | × | DIYables STEM V3 Starter-Kit (Arduino enthalten) | |
| 1 | × | DIYables Sensor-Kit (30 Sensoren/Displays) | |
| 1 | × | DIYables Sensor-Kit (18 Sensoren/Displays) |
Offenlegung: Einige der in diesem Abschnitt bereitgestellten Links sind Amazon-Affiliate-Links. Wir können eine Provision für Käufe erhalten, die über diese Links getätigt werden, ohne zusätzliche Kosten für Sie. Wir schätzen Ihre Unterstützung.
Über Micro-SD-Karten-Modul
Das Micro-SD-Kartenmodul lässt sich mit Arduino verbinden und kann eine Micro-SD-Karte aufnehmen. Mit anderen Worten ist das Micro-SD-Kartenmodul eine Brücke zwischen Arduino und der Micro-SD-Karte.

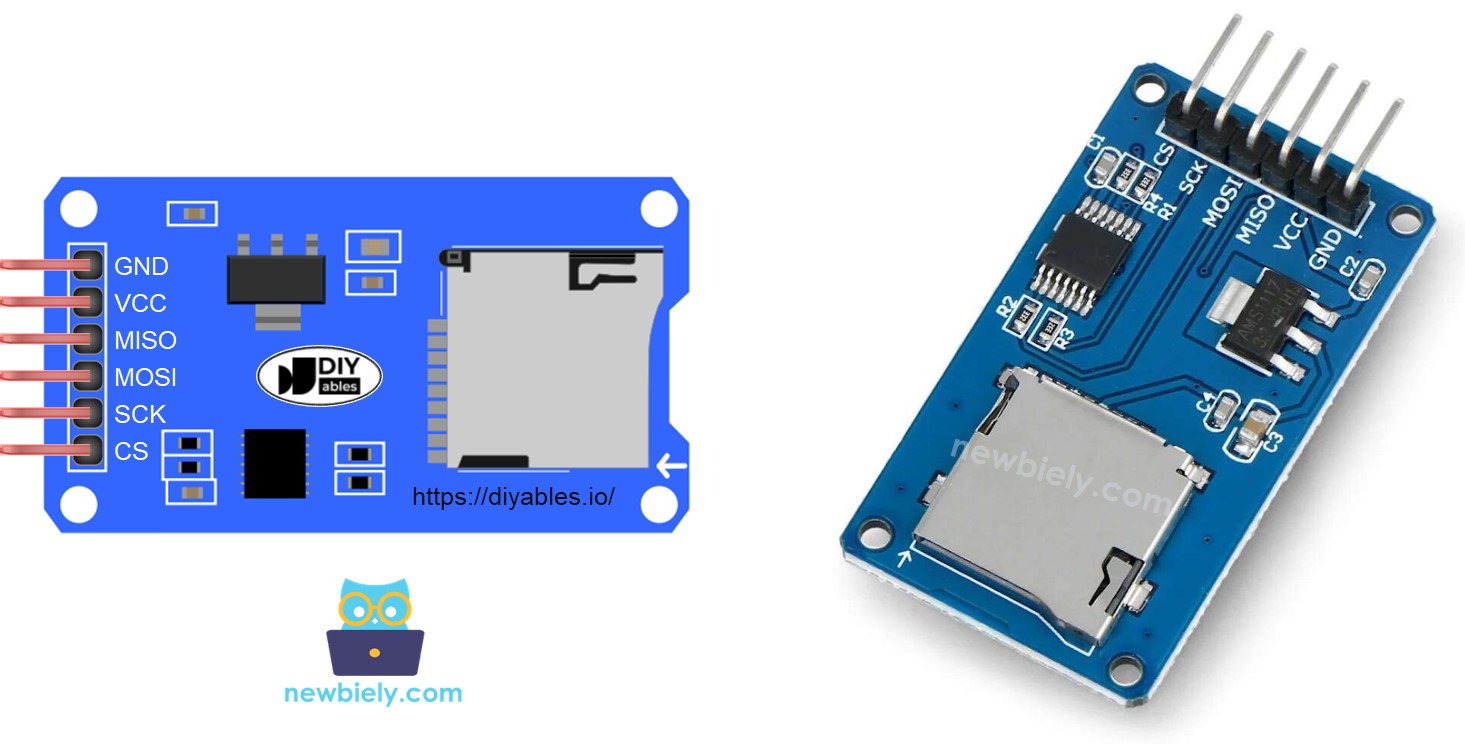

Pinbelegung
Micro-SD-Kartenmodul enthält 6 Pins:
- VCC-Pin: Verbinden Sie diesen Pin mit dem 5V-Pin des Arduino.
- GND-Pin: Verbinden Sie diesen Pin mit dem GND des Arduino.
- MISO-Pin: (Master In Slave Out) Verbinden Sie diesen Pin mit dem MISO-Pin des Arduino.
- MOSI-Pin: (Master Out Slave In) Verbinden Sie diesen Pin mit dem MOSI-Pin des Arduino.
- SCK-Pin: Verbinden Sie diesen Pin mit dem SCK-Pin des Arduino.
- SS-Pin: (Slave Select) Verbinden Sie diesen Pin mit dem im Arduino-Code als SS-Pin angegebenen Pin.
Vorbereitung
- Schließen Sie die Micro-SD-Karte über einen USB 3.0 SD-Kartenleser an den PC an
- Stellen Sie sicher, dass die Micro-SD-Karte als FAT16 oder FAT32 formatiert ist (googeln Sie danach)
Verdrahtungsdiagramm
Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.
※ Notiz:
Wenn Sie ein Ethernet-Shield oder ein Shield verwenden, das einen Micro-SD-Kartenhalter hat, benötigen Sie kein Micro-SD-Kartenmodul. Sie müssen die Micro-SD-Karte lediglich in den Micro-SD-Kartenhalter am Shield einsetzen.
Arduino - Wie man eine Datei auf einer Micro-SD-Karte öffnet und erstellt, falls sie nicht existiert
Arduino-Code
Schnelle Schritte
- Stecke die Mikro-SD-Karte in das Mikro-SD-Kartenmodul.
- Verbinde das Mikro-SD-Kartenmodul mit dem Arduino gemäß dem obigen Schaltplan.
- Schließe den Arduino über ein USB-Kabel an den PC an.
- Öffne die Arduino-IDE, wähle das richtige Board und den Port aus.
- Öffne den seriellen Monitor in der Arduino-IDE.
- Kopiere den untenstehenden Code und füge ihn in die Arduino-IDE ein.
/*
* Dieser Arduino Code wurde von newbiely.de entwickelt
* Dieser Arduino Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt.
* Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte:
* https://newbiely.de/tutorials/arduino/arduino-micro-sd-card
*/
#include <SD.h>
#define PIN_SPI_CS 4
File myFile;
void setup() {
Serial.begin(9600);
if (!SD.begin(PIN_SPI_CS)) {
Serial.println(F("SD CARD FAILED, OR NOT PRESENT!"));
while (1); // don't do anything more:
}
Serial.println(F("SD CARD INITIALIZED."));
if (!SD.exists("arduino.txt")) {
Serial.println(F("arduino.txt doesn't exist. Creating arduino.txt file..."));
// create a new file by opening a new file and immediately close it
myFile = SD.open("arduino.txt", FILE_WRITE);
myFile.close();
}
// recheck if file is created or not
if (SD.exists("arduino.txt"))
Serial.println(F("arduino.txt exists on SD Card."));
else
Serial.println(F("arduino.txt doesn't exist on SD Card."));
}
void loop() {
}
- Klicken Sie auf die Hochladen-Schaltfläche in der Arduino-IDE, um den Code auf Arduino hochzuladen
- Das Ergebnis im seriellen Monitor beim ersten Durchlauf
COM6
SD CARD INITIALIZED.
arduino.txt doesn't exist. Creating arduino.txt file...
arduino.txt exists on SD Card.
Autoscroll
Clear output
9600 baud
Newline
- Das Ergebnis im Serial Monitor für die nächsten Läufe
COM6
SD CARD INITIALIZED.
arduino.txt exists on SD Card.
Autoscroll
Clear output
9600 baud
Newline
※ Notiz:
Sie sehen möglicherweise nicht die Ausgabe im Serial Monitor beim ersten Durchlauf Ihres ersten Uploads, wenn dieser vor dem Öffnen des Serial Monitors erfolgt.
- Trennen Sie die Micro-SD-Karte vom Modul
- Stecken Sie die Micro-SD-Karte in einen USB-SD-Kartenleser
- Schließen Sie den USB-SD-Kartenleser an den PC an
- Prüfen Sie, ob die Datei existiert oder nicht
Arduino - Wie man Daten in eine Datei auf einer Micro-SD-Karte schreibt und aus einer Datei liest
Der unten stehende Code führt Folgendes aus:
- Schreibe Daten in eine Datei
- Lies den Inhalt einer Datei Zeichen für Zeichen aus und gib ihn im Serial Monitor aus
/*
* Dieser Arduino Code wurde von newbiely.de entwickelt
* Dieser Arduino Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt.
* Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte:
* https://newbiely.de/tutorials/arduino/arduino-micro-sd-card
*/
#include <SD.h>
#define PIN_SPI_CS 4
File myFile;
void setup() {
Serial.begin(9600);
if (!SD.begin(PIN_SPI_CS)) {
Serial.println(F("SD CARD FAILED, OR NOT PRESENT!"));
while (1); // don't do anything more:
}
Serial.println(F("SD CARD INITIALIZED."));
// open file for writing
myFile = SD.open("arduino.txt", FILE_WRITE);
if (myFile) {
myFile.println("Created by ArduinoGetStarted.com"); // write a line to Arduino
myFile.println("Learn Arduino and SD Card"); // write another line to Arduino
myFile.close();
} else {
Serial.print(F("SD Card: error on opening file arduino.txt"));
}
// open file for reading
myFile = SD.open("arduino.txt", FILE_READ);
if (myFile) {
while (myFile.available()) {
char ch = myFile.read(); // read characters one by one from Micro SD Card
Serial.print(ch); // print the character to Serial Monitor
}
myFile.close();
} else {
Serial.print(F("SD Card: error on opening file arduino.txt"));
}
}
void loop() {
}
- Der serielle Monitor zeigte den Inhalt der Datei.
COM6
Created by ArduinoGetStarted.com
Learn Arduino and SD Card
Autoscroll
Clear output
9600 baud
Newline
※ Notiz:
Die Daten werden standardmäßig am Ende der Datei angehängt. Wenn Sie den Arduino mit dem obigen Code neu starten, wird der Text erneut an die Datei angehängt ⇒ Der Serial Monitor zeigt mehr Zeilen wie unten:
COM6
Erstellt von ArduinoGetStarted.com
Lernen Sie Arduino und SD-Karte
Erstellt von ArduinoGetStarted.com
Lernen Sie Arduino und SD-Karte
Autoscroll
Clear output
9600 baud
Newline
Sie können auch die Micro-SD-Karte vom Modul entfernen und sie auf Ihrem PC öffnen, um den Inhalt zu überprüfen (ein USB-SD-Kartenleser wird benötigt).
Arduino - Wie man eine Datei auf einer MicroSD-Karte Zeile für Zeile liest
/*
* Dieser Arduino Code wurde von newbiely.de entwickelt
* Dieser Arduino Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt.
* Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte:
* https://newbiely.de/tutorials/arduino/arduino-micro-sd-card
*/
#include <SD.h>
#define PIN_SPI_CS 4
File myFile;
void setup() {
Serial.begin(9600);
if (!SD.begin(PIN_SPI_CS)) {
Serial.println(F("SD CARD FAILED, OR NOT PRESENT!"));
while (1); // don't do anything more:
}
Serial.println(F("SD CARD INITIALIZED."));
// open file for writing
myFile = SD.open("arduino.txt", FILE_WRITE);
if (myFile) {
myFile.println("Created by ArduinoGetStarted.com"); // write a line to Arduino
myFile.println("Learn Arduino and SD Card"); // write another line to Arduino
myFile.close();
} else {
Serial.print(F("SD Card: error on opening file arduino.txt"));
}
// open file for reading
myFile = SD.open("arduino.txt", FILE_READ);
if (myFile) {
int line_count = 0;
while (myFile.available()) {
char line[100]; // maximum is 100 characters, change it if needed
int line_length = myFile.readBytesUntil('\n', line, 100); // read line-by-line from Micro SD Card
line_count++;
Serial.print(F("Line "));
Serial.print(line_count);
Serial.print(F(": "));
Serial.write(line, line_length); // print the character to Serial Monitor
// \n character is escaped by readBytesUntil function
Serial.write('\n'); // print a new line charactor
}
myFile.close();
} else {
Serial.print(F("SD Card: error on opening file arduino.txt"));
}
}
void loop() {
}
- Das Ergebnis im Serial Monitor
COM6
SD CARD INITIALIZED.
Line 1: Created by ArduinoGetStarted.com
Line 2: Learn Arduino and SD Card
Autoscroll
Clear output
9600 baud
Newline
※ Notiz:
Sie sehen möglicherweise mehr Zeilen im seriellen Monitor, wenn der Inhalt der Datei vorher nicht gelöscht wird.
Arduino - Wie man eine Datei auf der Micro-SD-Karte überschreibt
Standardmäßig wird der Inhalt am Ende der Datei angehängt. Der einfachste Weg, eine Datei zu überschreiben, ist: Die vorhandene Datei zu löschen und eine neue mit demselben Namen zu erstellen.
/*
* Dieser Arduino Code wurde von newbiely.de entwickelt
* Dieser Arduino Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt.
* Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte:
* https://newbiely.de/tutorials/arduino/arduino-micro-sd-card
*/
#include <SD.h>
#define PIN_SPI_CS 4
File myFile;
void setup() {
Serial.begin(9600);
if (!SD.begin(PIN_SPI_CS)) {
Serial.println(F("SD CARD FAILED, OR NOT PRESENT!"));
while (1); // don't do anything more:
}
Serial.println(F("SD CARD INITIALIZED."));
SD.remove("arduino.txt"); // delete the file if existed
// create new file by opening file for writing
myFile = SD.open("arduino.txt", FILE_WRITE);
if (myFile) {
myFile.println("Created by ArduinoGetStarted.com"); // write a line to Arduino
myFile.println("Learn Arduino and SD Card"); // write another line to Arduino
myFile.close();
} else {
Serial.print(F("SD Card: error on opening file arduino.txt"));
}
// open file for reading
myFile = SD.open("arduino.txt", FILE_READ);
if (myFile) {
while (myFile.available()) {
char ch = myFile.read(); // read characters one by one from Micro SD Card
Serial.print(ch); // print the character to Serial Monitor
}
myFile.close();
} else {
Serial.print(F("SD Card: error on opening file arduino.txt"));
}
}
void loop() {
}
- Das Ergebnis im Serial Monitor
COM6
SD CARD INITIALIZED.
Created by ArduinoGetStarted.com
Learn Arduino and SD Card
Autoscroll
Clear output
9600 baud
Newline
- Arduino neu starten
- Prüfe, ob der Inhalt der Datei im Seriellen Monitor angehängt ist oder nicht.
Sie können auch die Micro-SD-Karte vom Modul lösen und an Ihrem PC öffnen, um den Inhalt zu überprüfen (ein USB-SD-Kartenleser ist erforderlich).
