Arduino – Heizelementsteuerung

In diesem Tutorial lernen Sie, wie man ein Heizelement mit Arduino steuert. Basierend auf diesem Tutorial lernen Sie, wie man in einem anderen Tutorial ein Heizsystem baut.

Erforderliche Hardware

1	×	Arduino Uno R3
1	×	USB 2.0 Kabel Typ A/B (für USB-A PC)
1	×	USB 2.0 Kabel Typ C/B (für USB-C PC)
1	×	Relais
1	×	Heizelement
1	×	12V Netzteil
1	×	DC-Stromanschluss
1	×	Verbindungskabel
1	×	(Empfohlen) Schraubklemmenblock-Shield für Arduino Uno
1	×	(Empfohlen) Breadboard-Shield für Arduino Uno
1	×	(Empfohlen) Gehäuse für Arduino Uno
1	×	(Empfohlen) Prototyping-Grundplatte & Breadboard-Kit für Arduino Uno

Oder Sie können die folgenden Kits kaufen:

1	×	DIYables STEM V3 Starter-Kit (Arduino enthalten)
1	×	DIYables Sensor-Kit (30 Sensoren/Displays)
1	×	DIYables Sensor-Kit (18 Sensoren/Displays)

Offenlegung: Einige der in diesem Abschnitt bereitgestellten Links sind Amazon-Affiliate-Links. Wir können eine Provision für Käufe erhalten, die über diese Links getätigt werden, ohne zusätzliche Kosten für Sie. Wir schätzen Ihre Unterstützung.

Über das Heizelement

Pinbelegung

Heizelement hat in der Regel zwei Stifte:

Positiver (+) Pin (rot): muss mit einer 12-V-Gleichspannungsversorgung verbunden werden
Negativer (-) Pin (schwarz): muss mit der Masse der Gleichspannungsversorgung verbunden werden

Wie man das Heizelement steuert

Wird ein 12-V-Heizelement von einer 12-V-Stromversorgung betrieben, erzeugt es Wärme. Zur Steuerung eines Heizelements müssen wir ein Relais zwischen dem Arduino und dem Heizelement verwenden. Arduino kann das Heizelement über das Relais steuern. Wenn du nichts über Relais weißt (Pinbelegung, wie es funktioniert, wie man programmiert ...), lerne etwas über Relais im Arduino - Relais-Tutorial.

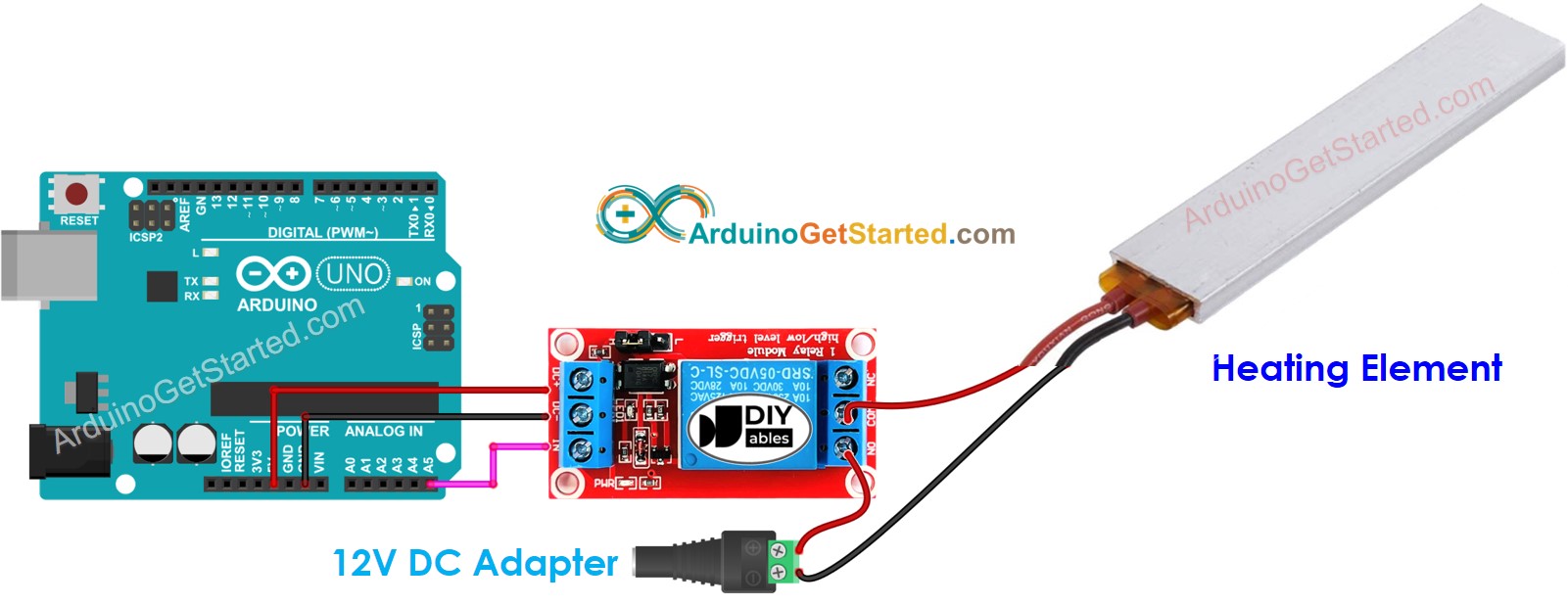

Verdrahtungsdiagramm

Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.

Arduino-Code

Der unten stehende Code schaltet das Heizelement wiederholt in fünf Sekunden EIN und in fünf Sekunden AUS.

/* * Dieser Arduino Code wurde von newbiely.de entwickelt * Dieser Arduino Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt. * Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte: * https://newbiely.de/tutorials/arduino/arduino-controls-heating-element */ // constants won't change const int RELAY_PIN = A5; // the Arduino pin, which connects to the IN pin of relay // the setup function runs once when you press reset or power the board void setup() { // initialize digital pin A5 as an output. pinMode(RELAY_PIN, OUTPUT); } // the loop function runs over and over again forever void loop() { digitalWrite(RELAY_PIN, HIGH); // turn on heating element 5 seconds delay(5000); digitalWrite(RELAY_PIN, LOW); // turn off heating element 5 seconds delay(5000); }

Schnelle Schritte

Verbinde Arduino über ein USB-Kabel mit dem PC
Öffne die Arduino-IDE, wähle das richtige Board und den richtigen Port
Kopiere den obigen Code und öffne ihn mit der Arduino-IDE
Klicke auf die Upload-Schaltfläche in der Arduino-IDE, um den Code auf Arduino hochzuladen
Überprüfe die Temperatur des Heizelements

Bitte seien Sie vorsichtig. Es kann Sie und Ihr Haus verbrennen. Dies ist ein ernstes Thema, und wir möchten, dass Sie sicher sind. Wenn Sie nicht zu 100 Prozent sicher sind, was Sie tun, tun Sie sich selbst einen Gefallen und berühren Sie nichts. Fragen Sie jemanden, der sich auskennt! Wir übernehmen keinerlei Verantwortung für Ihre Sicherheit.

Code-Erklärung

Sie finden die Erklärung in der Kommentarzeile des obigen Arduino-Codes.
