Arduino - Türsensor-Umschaltrelais

In einem vorherigen Tutorial haben wir gelernt, wie man das Relais einschaltet, wenn die Tür offen ist, und wie man das Relais ausschaltet, wenn die Tür geschlossen ist. In diesem Tutorial werden wir lernen, wie man das Relais jedes Mal umschaltet, wenn die Tür geschlossen wird.

Indem wir das Relais an eine Glühbirne, einen LED-Streifen, einen Motor oder einen Aktuator anschließen, können wir den Türsensor verwenden, um eine Glühbirne, einen LED-Streifen, einen Motor oder einen Aktuator umzuschalten.

Erforderliche Hardware

1	×	Arduino Uno R3
1	×	USB 2.0 Kabel Typ A/B (für USB-A PC)
1	×	USB 2.0 Kabel Typ C/B (für USB-C PC)
1	×	Türsensor
1	×	Relais
1	×	Verbindungskabel
1	×	(Optional) Magnetschloss
1	×	(Optional) 12V Netzteil
1	×	(Optional) DC-Stromanschluss
1	×	(Empfohlen) Schraubklemmenblock-Shield für Arduino Uno
1	×	(Empfohlen) Breadboard-Shield für Arduino Uno
1	×	(Empfohlen) Gehäuse für Arduino Uno
1	×	(Empfohlen) Prototyping-Grundplatte & Breadboard-Kit für Arduino Uno

Oder Sie können die folgenden Kits kaufen:

1	×	DIYables STEM V3 Starter-Kit (Arduino enthalten)
1	×	DIYables Sensor-Kit (30 Sensoren/Displays)
1	×	DIYables Sensor-Kit (18 Sensoren/Displays)

Offenlegung: Einige der in diesem Abschnitt bereitgestellten Links sind Amazon-Affiliate-Links. Wir können eine Provision für Käufe erhalten, die über diese Links getätigt werden, ohne zusätzliche Kosten für Sie. Wir schätzen Ihre Unterstützung.

Über Relais und Türsensoren

Wenn Sie nichts über Relais und Türsensoren wissen (Pinbelegung, wie es funktioniert, wie man programmiert ...), lernen Sie in den folgenden Tutorials mehr darüber:

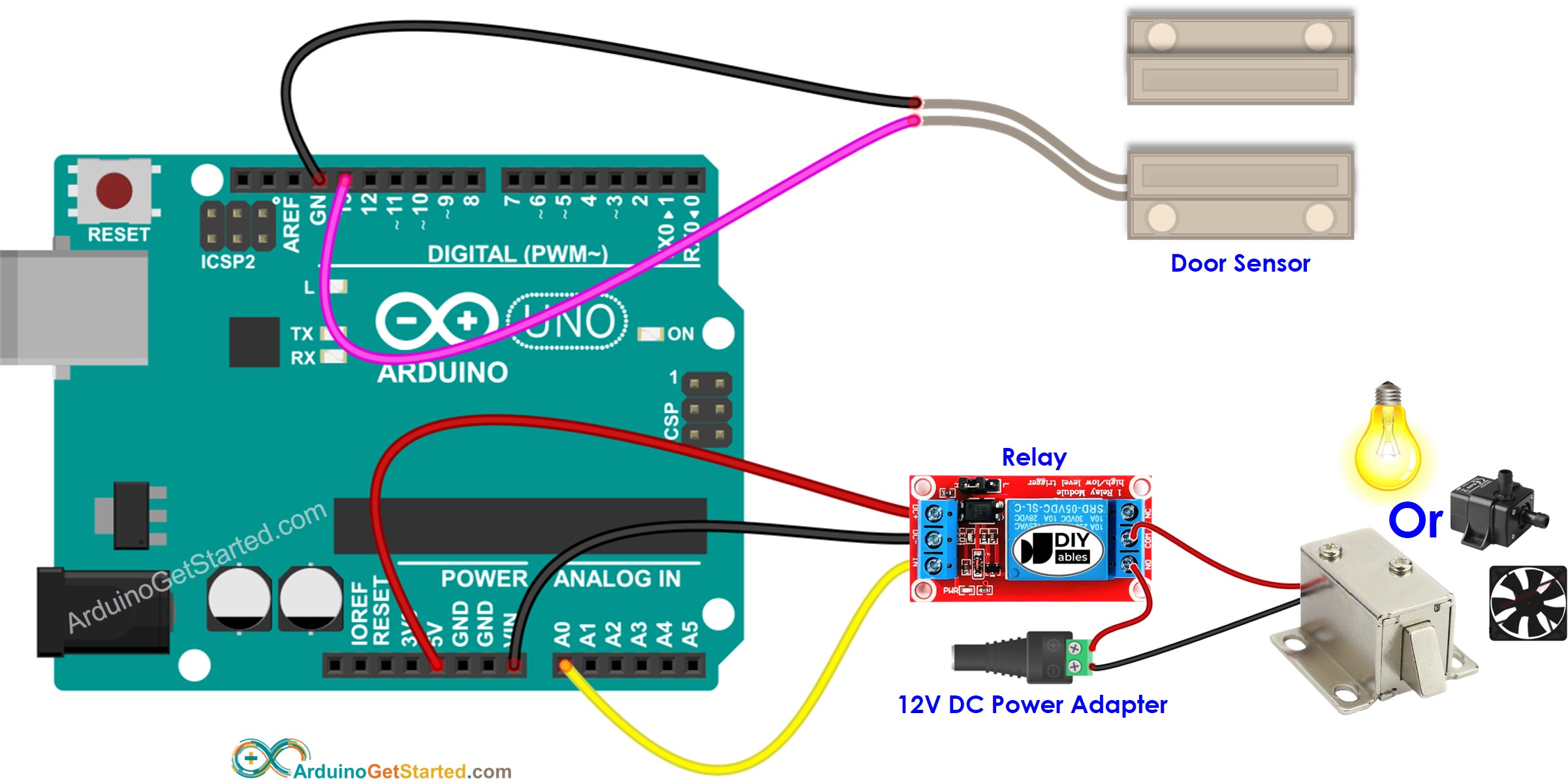

Verdrahtungsdiagramm

Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.

Arduino-Code - Türsensor schaltet das Relais um

/* * Dieser Arduino Code wurde von newbiely.de entwickelt * Dieser Arduino Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt. * Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte: * https://newbiely.de/tutorials/arduino/arduino-door-sensor-toggle-relay */ // constants won't change const int DOOR_SENSOR_PIN = 13; // Arduino pin connected to door sensor's pin const int RELAY_PIN = 3; // Arduino pin connected to relay's pin // variables will change: int relayState = LOW; // the current state of relay int lastDoorState; // the previous state of door sensor int currentDoorState; // the current state of door sensor void setup() { Serial.begin(9600); // initialize serial pinMode(DOOR_SENSOR_PIN, INPUT_PULLUP); // set arduino pin to input pull-up mode pinMode(RELAY_PIN, OUTPUT); // set arduino pin to output mode currentDoorState = digitalRead(DOOR_SENSOR_PIN); } void loop() { lastDoorState = currentDoorState; // save the last state currentDoorState = digitalRead(DOOR_SENSOR_PIN); // read new state if (lastDoorState == HIGH && currentDoorState == LOW) { // state change: HIGH -> LOW Serial.println("The door-closing event is detected"); // toggle state of relay relayState = !relayState; // control relay arccoding to the toggled state digitalWrite(RELAY_PIN, relayState); } }

Schnelle Schritte

Verbinde den Arduino über ein USB-Kabel mit dem PC
Öffne die Arduino-IDE, wähle das richtige Board und den richtigen Port aus
Kopiere den obigen Code und öffne ihn in der Arduino-IDE
Klicke auf die Hochladen-Schaltfläche in der Arduino-IDE, um den Code auf den Arduino hochzuladen
Bewege den Magneten nahe an den Reed-Schalter heran und danach weiter vom Reed-Schalter entfernt. Wiederhole dies mehrmals
Beobachte die Änderung des Relaiszustands

Code-Erklärung

Sie können die Erklärung in der Kommentarzeile des obigen Arduino-Codes finden.

Im Code entspricht relayState = !relayState dem folgenden Code:

if(relayState == LOW) relayState = HIGH; else relayState = LOW;
