Arduino - Zifferntastatur - Piepton

In diesem Tutorial lernen wir, wie man Arduino und einen Piezo-Buzzer verwendet, um bei jedem Tastendruck auf dem Keypad einen Piepton zu erzeugen.

Erforderliche Hardware

1	×	Arduino Uno R3
1	×	USB 2.0 Kabel Typ A/B (für USB-A PC)
1	×	USB 2.0 Kabel Typ C/B (für USB-C PC)
1	×	Tastenfeld 3x4 and 4x4 Kit
1	×	3-24V Aktiver Piezo-Summer
1	×	Aktiver Piezo-Summer-Modul
1	×	Passiver Piezo-Summer-Modul
1	×	Breadboard
1	×	Verbindungskabel
1	×	(Empfohlen) Schraubklemmenblock-Shield für Arduino Uno
1	×	(Empfohlen) Breadboard-Shield für Arduino Uno
1	×	(Empfohlen) Gehäuse für Arduino Uno
1	×	(Empfohlen) Prototyping-Grundplatte & Breadboard-Kit für Arduino Uno

Oder Sie können die folgenden Kits kaufen:

1	×	DIYables STEM V3 Starter-Kit (Arduino enthalten)
1	×	DIYables Sensor-Kit (30 Sensoren/Displays)
1	×	DIYables Sensor-Kit (18 Sensoren/Displays)

Offenlegung: Einige der in diesem Abschnitt bereitgestellten Links sind Amazon-Affiliate-Links. Wir können eine Provision für Käufe erhalten, die über diese Links getätigt werden, ohne zusätzliche Kosten für Sie. Wir schätzen Ihre Unterstützung.

Über das Tastenfeld und Piezo-Buzzer

Wenn Sie nichts über das Tastenfeld und den Piezo-Buzzer wissen (Pinbelegung, wie sie funktionieren, wie man sie programmiert ...), lernen Sie in den folgenden Tutorials mehr darüber:

Die ezBuzzer-Bibliothek ist darauf ausgelegt, den Piezo-Buzzer zum Piepen zu bringen oder eine Melodie abzuspielen, ohne den restlichen Code zu blockieren.

Bitte beachten Sie, dass dieses Tutorial einen 3-5V-Buzzer verwendet, aber Sie können es für einen 12-V-Buzzer anpassen. Sie können mehr über Arduino - Buzzer-Tutorial erfahren.

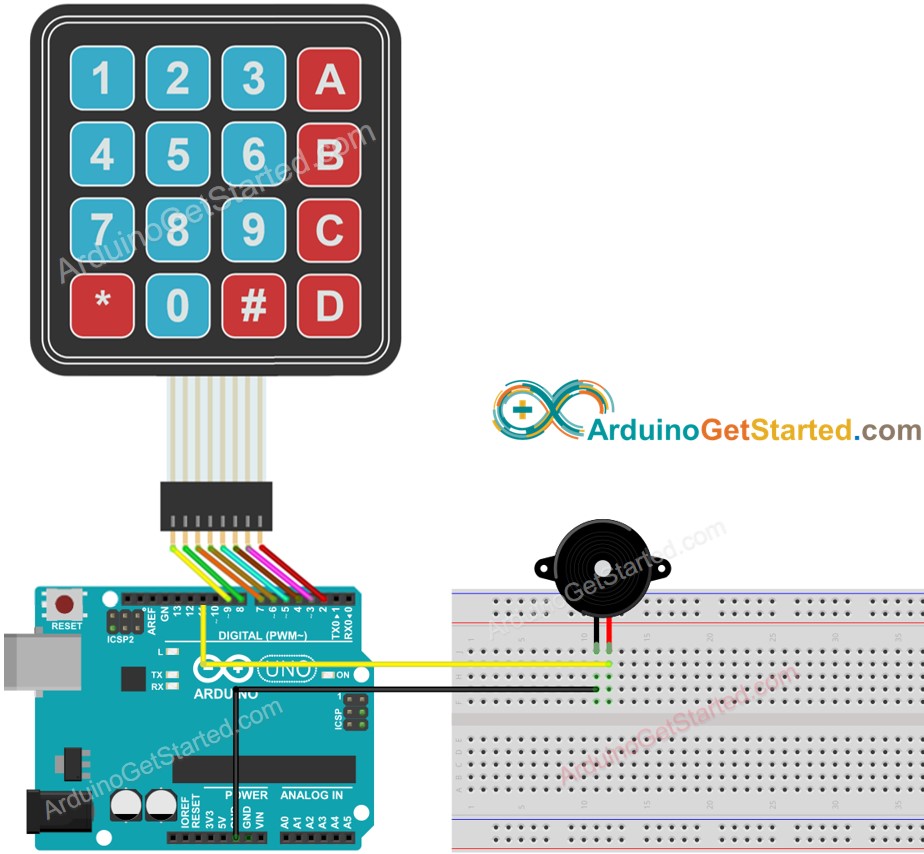

Verdrahtungsdiagramm

Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.

Arduino-Code

/* * Dieser Arduino Code wurde von newbiely.de entwickelt * Dieser Arduino Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt. * Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte: * https://newbiely.de/tutorials/arduino/arduino-keypad-beep */ #include <Keypad.h> #include <ezBuzzer.h> const int BUZZER_PIN = 11; const int ROW_NUM = 4; // four rows const int COLUMN_NUM = 4; // four columns char keys[ROW_NUM][COLUMN_NUM] = { {'1', '2', '3', 'A'}, {'4', '5', '6', 'B'}, {'7', '8', '9', 'C'}, {'*', '0', '#', 'D'} }; byte pin_rows[ROW_NUM] = {9, 8, 7, 6}; // connect to the row pinouts of the keypad byte pin_column[COLUMN_NUM] = {5, 4, 3, 2}; // connect to the column pinouts of the keypad Keypad keypad = Keypad(makeKeymap(keys), pin_rows, pin_column, ROW_NUM, COLUMN_NUM ); ezBuzzer buzzer(BUZZER_PIN); // create ezBuzzer object that attach to a pin; void setup() { Serial.begin(9600); } void loop() { buzzer.loop(); // MUST call the buzzer.loop() function in loop() char key = keypad.getKey(); if (key) { Serial.print(key); // prints key to serial monitor buzzer.beep(100); // generates a 100ms beep } }

Schnelle Schritte

Verbinde Arduino über ein USB-Kabel mit dem PC.
Öffne die Arduino IDE, wähle das richtige Board und den richtigen Port.
Gehe zum Bibliotheken-Symbol in der linken Leiste der Arduino IDE.
Suche „Keypad“, dann finde die Keypad-Bibliothek von Mark Stanley und Alexander Brevig.
Klicke auf die Schaltfläche Installieren, um die Keypad-Bibliothek zu installieren.

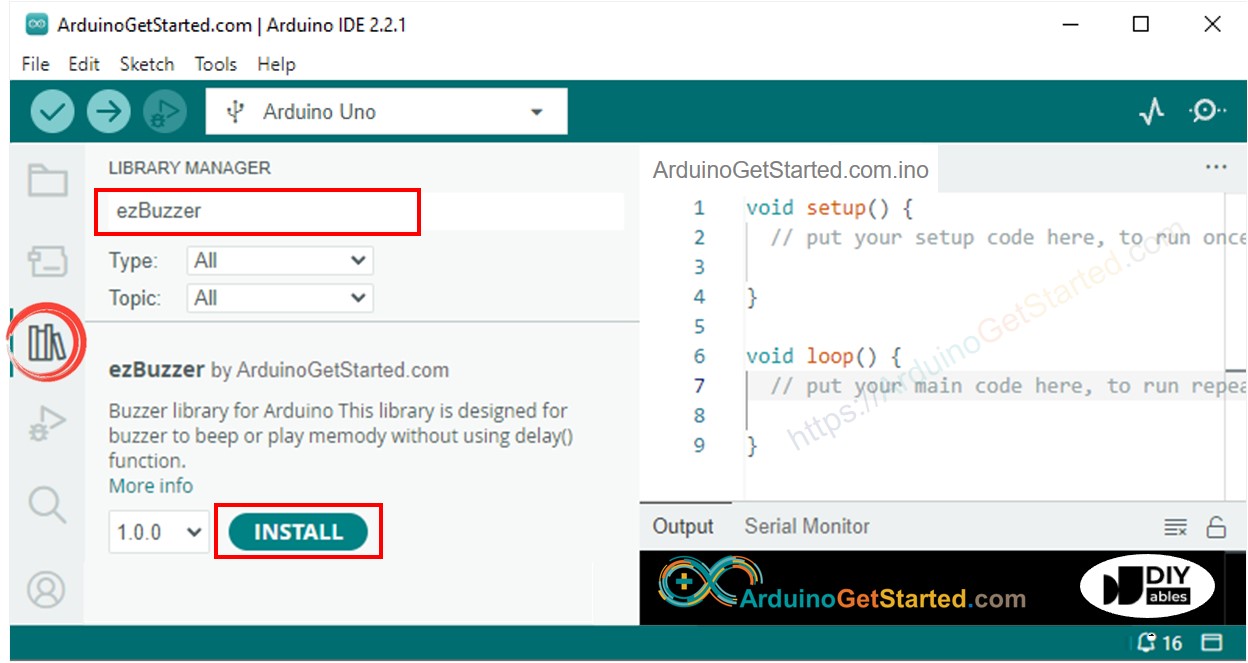

Suche nach „ezBuzzer“, dann finde die Buzzer-Bibliothek von ArduinoGetStarted
Klicke auf die Install-Schaltfläche, um die ezBuzzer-Bibliothek zu installieren.

Kopieren Sie den obigen Code und öffnen Sie ihn mit der Arduino-IDE
Klicken Sie in der Arduino-IDE auf die Upload-Schaltfläche, um den Code auf den Arduino hochzuladen

Drücke einige Tasten auf dem Tastenfeld
Achte auf das Piepen und sieh dir das Ergebnis im seriellen Monitor an

Code-Erklärung

Lies die Zeile-für-Zeile-Erklärung in den Kommentarzeilen des Quellcodes!
