Arduino - Schallsensor - LED

In diesem Tutorial werden wir untersuchen, wie man den Schallsensor für die LED-Steuerung verwendet. Konkret werden wir zwei spannende Anwendungen untersuchen:

Sound-Schalter: Wenn ein Geräusch erkannt wird (z. B. Klopfen), schaltet der Arduino die LED um – sie wird eingeschaltet, wenn sie aus ist, und ausgeschaltet, wenn sie an ist.
Geräuschgesteuerte LED: Beim Erkennen eines Geräuschs schaltet der Arduino die LED für eine bestimmte Zeit ein.

Erforderliche Hardware

1	×	Arduino Uno R3
1	×	USB 2.0 Kabel Typ A/B (für USB-A PC)
1	×	USB 2.0 Kabel Typ C/B (für USB-C PC)
1	×	Schallsensor
1	×	LED Kit
1	×	LED (red)
1	×	LED Module
1	×	220Ω Resistor
1	×	Breadboard
1	×	Verbindungskabel
1	×	(Empfohlen) Schraubklemmenblock-Shield für Arduino Uno
1	×	(Empfohlen) Breadboard-Shield für Arduino Uno
1	×	(Empfohlen) Gehäuse für Arduino Uno
1	×	(Empfohlen) Prototyping-Grundplatte & Breadboard-Kit für Arduino Uno

Oder Sie können die folgenden Kits kaufen:

1	×	DIYables STEM V3 Starter-Kit (Arduino enthalten)
1	×	DIYables Sensor-Kit (30 Sensoren/Displays)
1	×	DIYables Sensor-Kit (18 Sensoren/Displays)

Offenlegung: Einige der in diesem Abschnitt bereitgestellten Links sind Amazon-Affiliate-Links. Wir können eine Provision für Käufe erhalten, die über diese Links getätigt werden, ohne zusätzliche Kosten für Sie. Wir schätzen Ihre Unterstützung.

Kaufhinweis: Um den Verdrahtungsprozess zu vereinfachen, empfehlen wir die Verwendung des LED Module, das mit einem eingebauten Widerstand geliefert wird.

Über LED- und Schallsensoren

Wenn Sie nichts über LED- und Schallsensoren wissen, lernen Sie in den folgenden Tutorials darüber:

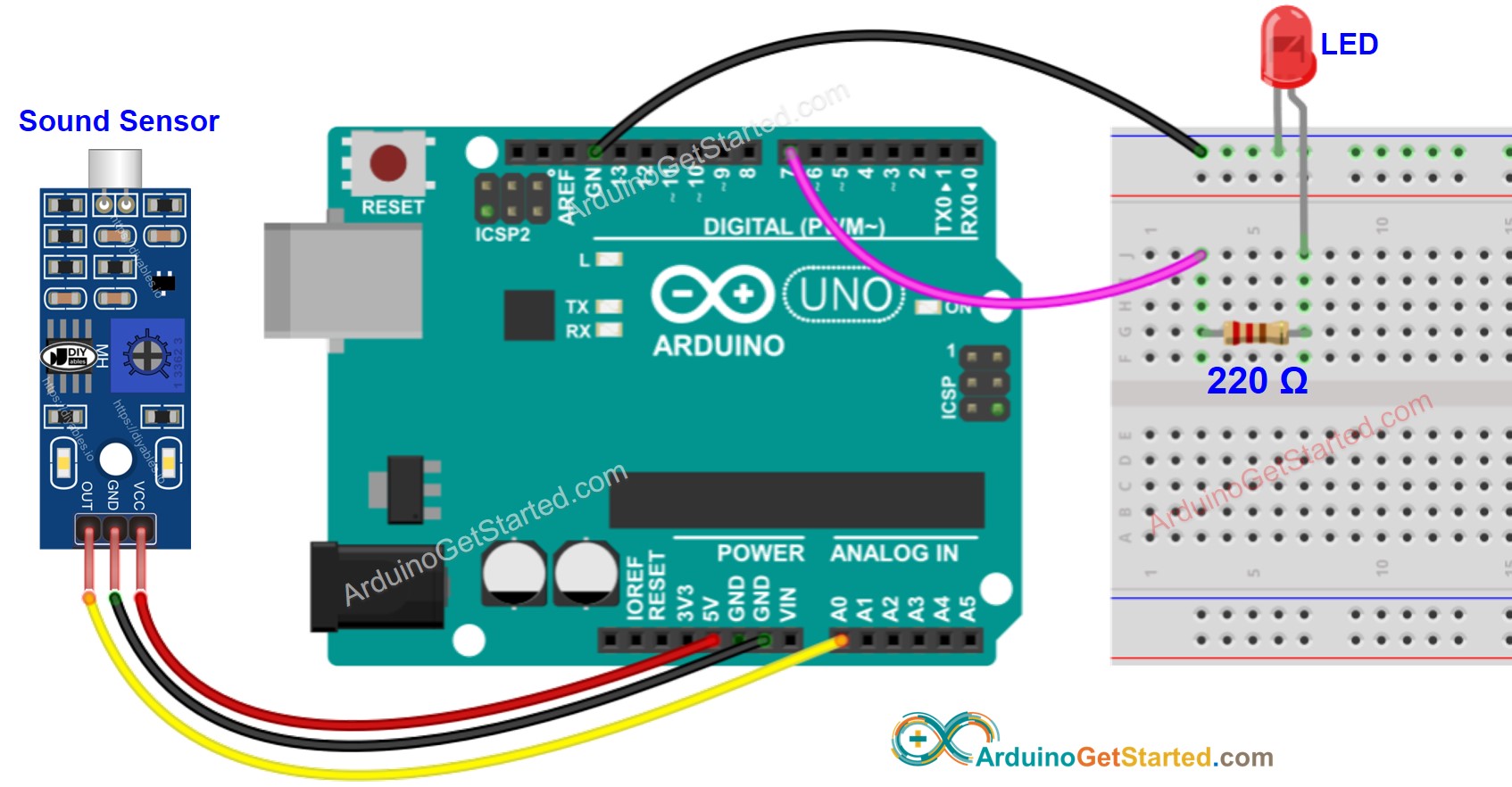

Verdrahtungsdiagramm

Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.

Arduino-Code - Sound-Schalter schaltet LED um

Der folgende Code schaltet die LED bei jeder Erkennung eines Tons um.

/* * Dieser Arduino Code wurde von newbiely.de entwickelt * Dieser Arduino Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt. * Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte: * https://newbiely.de/tutorials/arduino/arduino-sound-sensor-led */ #define SENSOR_PIN A0 // Arduino pin connected to sound sensor's pin #define LED_PIN 7 // Arduino pin connected to LED's pin int lastSoundState; // the previous state of sound sensor int currentSoundState; // the current state of sound sensor int ledState = LOW; // the current state of LED void setup() { Serial.begin(9600); // initialize serial pinMode(SENSOR_PIN, INPUT); // set arduino pin to input mode pinMode(LED_PIN, OUTPUT); // set arduino pin to output mode currentSoundState = digitalRead(SENSOR_PIN); } void loop() { lastSoundState = currentSoundState; // save the last state currentSoundState = digitalRead(SENSOR_PIN); // read new state if (lastSoundState == HIGH && currentSoundState == LOW) { // state change: HIGH -> LOW Serial.println("The sound has been detected"); // toggle state of LED ledState = !ledState; // control LED arccoding to the toggled state digitalWrite(LED_PIN, ledState); } }

Schnelle Schritte

Verbinden Sie den Arduino über ein USB-Kabel mit dem PC.
Öffnen Sie die Arduino-IDE, wählen Sie das richtige Board und den richtigen Port aus.
Kopieren Sie den obigen Code und öffnen Sie ihn mit der Arduino-IDE.
Klicken Sie in der Arduino-IDE auf die Hochladen-Schaltfläche, um den Code auf den Arduino hochzuladen.

Klatschen Sie vor dem Schallsensor in die Hände
Sehen Sie die Änderung des Zustands der LED

Code-Erklärung

Lies die zeilenweise Erläuterung in Kommentarzeilen des Quellcodes!

Arduino-Code - soundaktivierte LED für eine bestimmte Zeit

Der folgende Code schaltet die LED für eine bestimmte Zeit ein, wenn ein Geräusch erkannt wird. Nach Ablauf dieser Zeit wird die LED ausgeschaltet.

/* * Dieser Arduino Code wurde von newbiely.de entwickelt * Dieser Arduino Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt. * Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte: * https://newbiely.de/tutorials/arduino/arduino-sound-sensor-led */ #define SENSOR_PIN A0 // Arduino pin connected to sound sensor's pin #define LED_PIN 7 // Arduino pin connected to LED's pin #define TIME_PERIOD 5000 // in milliseconds int lastSoundState; // the previous state of sound sensor int currentSoundState; // the current state of sound sensor void setup() { Serial.begin(9600); // initialize serial pinMode(SENSOR_PIN, INPUT); // set arduino pin to input mode pinMode(LED_PIN, OUTPUT); // set arduino pin to output mode currentSoundState = digitalRead(SENSOR_PIN); } void loop() { lastSoundState = currentSoundState; // save the last state currentSoundState = digitalRead(SENSOR_PIN); // read new state if (lastSoundState == HIGH && currentSoundState == LOW) { // state change: HIGH -> LOW Serial.println("The sound has been detected"); // turn on LED digitalWrite(LED_PIN, HIGH); delay(TIME_PERIOD); // turn off LED digitalWrite(LED_PIN, LOW); } }

Bitte beachten Sie, dass der vorherige Code die delay()-Funktion verwendet, die leicht zu verstehen ist. Wenn jedoch zusätzlicher Code hinzugefügt wird, kann die delay()-Funktion während der Verzögerungsdauer zu Blockierungen führen. Um dies zu überwinden, implementiert der folgende Code einen nicht blockierenden Ansatz, indem er die ezLED-Bibliothek verwendet. Die ezLED-Bibliothek, die im Hintergrund arbeitet, verwendet die millis()-Funktion statt delay, um Blockierungen zu verhindern.

/* * Dieser Arduino Code wurde von newbiely.de entwickelt * Dieser Arduino Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt. * Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte: * https://newbiely.de/tutorials/arduino/arduino-sound-sensor-led */ #include <ezLED.h> // ezLED library #define SENSOR_PIN A0 // Arduino pin connected to sound sensor's pin #define LED_PIN 7 // Arduino pin connected to LED's pin #define TIME_PERIOD 5000 // in milliseconds ezLED led(LED_PIN); // create a LED object that attach to pin LED_PIN int lastSoundState; // the previous state of sound sensor int currentSoundState; // the current state of sound sensor void setup() { Serial.begin(9600); // initialize serial pinMode(SENSOR_PIN, INPUT); // set arduino pin to input mode currentSoundState = digitalRead(SENSOR_PIN); } void loop() { led.loop(); // MUST call the led.loop() function in loop() lastSoundState = currentSoundState; // save the last state currentSoundState = digitalRead(SENSOR_PIN); // read new state if (lastSoundState == HIGH && currentSoundState == LOW) { // state change: HIGH -> LOW Serial.println("The sound has been detected"); led.turnON(); // turn on immediately led.turnOFF(TIME_PERIOD); // turn off after TIME_PERIOD } }

Schnelle Schritte

Schließe Arduino über ein USB-Kabel an den PC an
Öffne die Arduino IDE, wähle das richtige Board und den richtigen Port
Gehe zum Symbol Bibliotheken-Symbol in der linken Leiste der Arduino IDE.
Suche “ezLED”, und finde dann die LED-Bibliothek von ArduinoGetStarted
Klicke auf die Schaltfläche Installieren, um die ezLED-Bibliothek zu installieren.

Kopiere den obigen Code und öffne ihn mit der Arduino IDE
Klicke in der Arduino IDE auf die Hochladen-Schaltfläche, um den Code auf Arduino hochzuladen

Klatsche deine Hand vor dem Schallsensor
Sieh dir die Änderung des LED-Zustands an

Video Tutorial

Wir erwägen die Erstellung von Video-Tutorials. Wenn Sie Video-Tutorials für wichtig halten, abonnieren Sie bitte unseren YouTube-Kanal , um uns zu motivieren, die Videos zu erstellen.
