Arduino - Regensensor - Summer

In diesem Tutorial werden wir den Prozess untersuchen, Arduino für die Regen­erkennung zu verwenden, und ein Alarmsystem mit einem Buzzer zu erstellen.

Erforderliche Hardware

1×Arduino Uno R3
1×USB 2.0 Kabel Typ A/B (für USB-A PC)
1×USB 2.0 Kabel Typ C/B (für USB-C PC)
1×Regensensor
1×Relais
1×12V Active Buzzer
1×12V Netzteil
1×DC-Stromanschluss
1×Verbindungskabel
1×(Empfohlen) Schraubklemmenblock-Shield für Arduino Uno
1×(Empfohlen) Breadboard-Shield für Arduino Uno
1×(Empfohlen) Gehäuse für Arduino Uno
1×(Empfohlen) Prototyping-Grundplatte & Breadboard-Kit für Arduino Uno

Oder Sie können die folgenden Kits kaufen:

1×DIYables STEM V3 Starter-Kit (Arduino enthalten)
1×DIYables Sensor-Kit (30 Sensoren/Displays)
1×DIYables Sensor-Kit (18 Sensoren/Displays)
Offenlegung: Einige der in diesem Abschnitt bereitgestellten Links sind Amazon-Affiliate-Links. Wir können eine Provision für Käufe erhalten, die über diese Links getätigt werden, ohne zusätzliche Kosten für Sie. Wir schätzen Ihre Unterstützung.

Über 12-V Piezo-Summer und Regensensor

Wenn Sie nichts über einen 12-V-Buzzer und einen Regen-Sensor wissen (Pinbelegung, wie sie funktionieren, wie man sie programmiert ...), lernen Sie in den folgenden Tutorials mehr darüber:

Verdrahtungsdiagramm

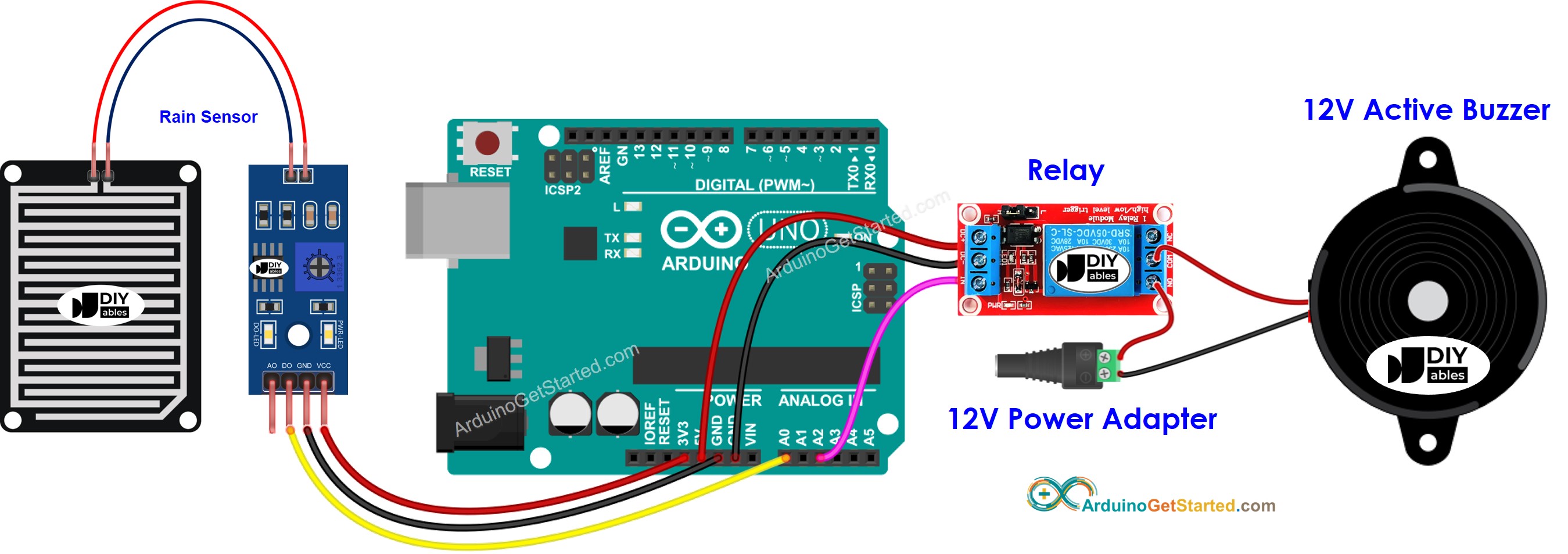

Arduino-Regen-Sensor 12-V Piezo-Buzzer Verdrahtungsdiagramm

Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.

Arduino-Code

/* * Dieser Arduino Code wurde von newbiely.de entwickelt * Dieser Arduino Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt. * Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte: * https://newbiely.de/tutorials/arduino/arduino-rain-sensor-buzzer */ #define RAIN_SENSOR_PIN A0 // Arduino pin connected to the OUTPUT pin of rain sensor #define BUZZER_PIN A2 // Arduino pin connected to Buzzer's pin int rain_state = LOW; // current state of rain sensor's pin int prev_rain_state = LOW; // previous state of rain sensor's pin void setup() { Serial.begin(9600); // initialize serial pinMode(RAIN_SENSOR_PIN, INPUT); // set arduino pin to input mode pinMode(BUZZER_PIN, OUTPUT); // set arduino pin to output mode } void loop() { prev_rain_state = rain_state; // store old state rain_state = digitalRead(RAIN_SENSOR_PIN); // read new state if (prev_rain_state == LOW && rain_state == HIGH) { // pin state change: LOW -> HIGH Serial.println("Rain detected!"); digitalWrite(BUZZER_PIN, HIGH); // turn on buzzer } else if (prev_rain_state == HIGH && rain_state == LOW) { // pin state change: HIGH -> LOW Serial.println("Rain stopped!"); digitalWrite(BUZZER_PIN, LOW); // turn off buzzer } }

Schnelle Schritte

  • Verbinde Arduino über ein USB-Kabel mit dem PC.
  • Öffne die Arduino-IDE und wähle das richtige Board und den richtigen Port aus.
  • Kopiere den obigen Code und öffne ihn in der Arduino-IDE.
  • Klicke auf die Schaltfläche Hochladen in der Arduino-IDE, um den Code auf den Arduino hochzuladen.
  • Bewege deine Hand vor dem Sensor.
  • Höre den Ton des 12-V-Buzzers.

Code-Erklärung

Lies die zeilenweise Erklärung in den Kommentarzeilen des Quellcodes!
