Arduino - Ventilatorsteuerung

Arduino kann nicht nur den Lüfter ein- oder ausschalten, sondern auch seine Geschwindigkeit steuern.

In diesem Tutorial lernen wir, wie man einen Ventilator mit Arduino ein- und ausschaltet. Die Steuerung der Geschwindigkeit des Ventilators wird in einem anderen Tutorial vorgestellt.

Erforderliche Hardware

1	×	Arduino Uno R3
1	×	USB 2.0 Kabel Typ A/B (für USB-A PC)
1	×	USB 2.0 Kabel Typ C/B (für USB-C PC)
1	×	Relais
1	×	12V DC Kühlventilator
1	×	(Alternativ) 5V DC Kühlventilator
1	×	12V Netzteil
1	×	DC-Stromanschluss
1	×	Verbindungskabel
1	×	(Empfohlen) Schraubklemmenblock-Shield für Arduino Uno
1	×	(Empfohlen) Breadboard-Shield für Arduino Uno
1	×	(Empfohlen) Gehäuse für Arduino Uno
1	×	(Empfohlen) Prototyping-Grundplatte & Breadboard-Kit für Arduino Uno

Oder Sie können die folgenden Kits kaufen:

1	×	DIYables STEM V3 Starter-Kit (Arduino enthalten)
1	×	DIYables Sensor-Kit (30 Sensoren/Displays)
1	×	DIYables Sensor-Kit (18 Sensoren/Displays)

Offenlegung: Einige der in diesem Abschnitt bereitgestellten Links sind Amazon-Affiliate-Links. Wir können eine Provision für Käufe erhalten, die über diese Links getätigt werden, ohne zusätzliche Kosten für Sie. Wir schätzen Ihre Unterstützung.

Über DC-Fan

Pinbelegung

Ein Gleichstromlüfter hat normalerweise zwei Pins:

Negativer (-) Pin (schwarz): muss mit dem negativen Kabel der Gleichspannungsversorgung verbunden werden
Positiver (+) Pin (rot): muss mit dem positiven Kabel der Gleichspannungsversorgung verbunden werden

image source: diyables.io

Die Spannung der Gleichspannungsversorgung sollte der vom Lüfter angegebenen Spannung entsprechen. In diesem Tutorial verwenden wir 12V-DC- und 5V-DC-Lüfter.

So steuern Sie den Lüfter

Wenn der DC-Lüfter von einer 12-V/5-V-Stromversorgung betrieben wird, läuft er mit voller Geschwindigkeit.
Wenn der DC-Lüfter von einem 12-V/5-V-PWM-Signal betrieben wird, kann die Drehzahl des Lüfters gesteuert werden.

In diesem Tutorial lernen wir, wie man einen Ventilator mit Arduino ein- und ausschaltet. Die Steuerung der Ventilator-Geschwindigkeit wird in einem anderen Tutorial vorgestellt. Um den Ventilator ein- bzw. auszuschalten, müssen wir ein Relais zwischen Arduino und Ventilator verwenden. Arduino kann den Ventilator über das Relais ein- und ausschalten. Wenn Sie nichts über Relais wissen (Pinbelegung, wie es funktioniert, wie man es programmiert ...), informieren Sie sich über Relais im Arduino - Relay tutorial.

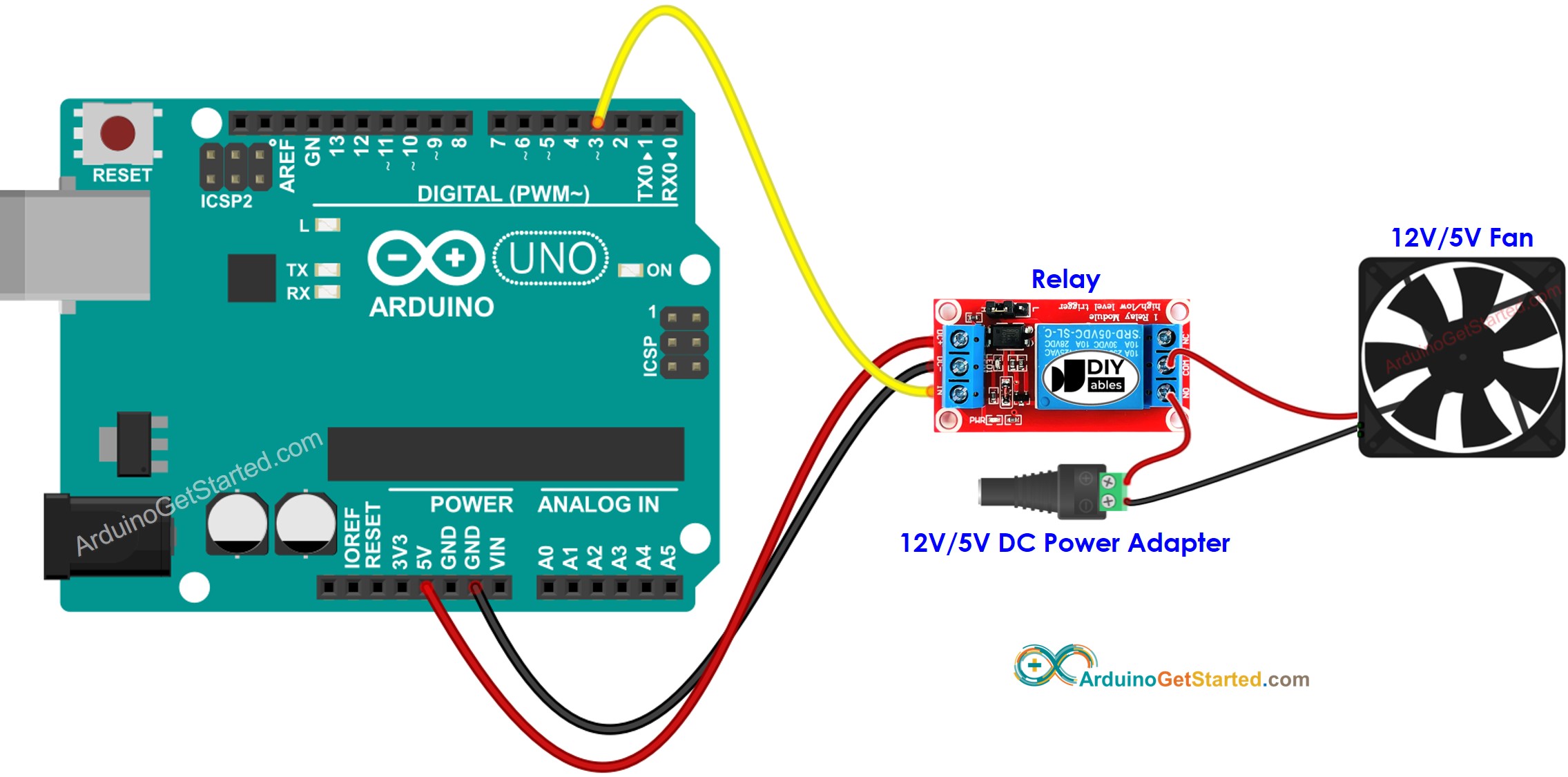

Verdrahtungsdiagramm

Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.

Arduino-Code

Der untenstehende Code schaltet den Ventilator wiederholt nach fünf Sekunden ein und nach fünf Sekunden aus.

/* * Dieser Arduino Code wurde von newbiely.de entwickelt * Dieser Arduino Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt. * Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte: * https://newbiely.de/tutorials/arduino/arduino-controls-fan */ // constants won't change const int RELAY_PIN = 3; // the Arduino pin, which connects to the IN pin of relay // the setup function runs once when you press reset or power the board void setup() { // initialize digital pin D3 as an output. pinMode(RELAY_PIN, OUTPUT); } // the loop function runs over and over again forever void loop() { digitalWrite(RELAY_PIN, HIGH); // turn on fan 5 seconds delay(5000); digitalWrite(RELAY_PIN, LOW); // turn off fan 5 seconds delay(5000); }

Schnelle Schritte

Schließe den Arduino über ein USB-Kabel an den PC an
Öffne die Arduino-IDE und wähle das richtige Board und den richtigen Port aus
Kopiere den obigen Code und öffne ihn mit der Arduino-IDE
Klicke auf den Hochladen-Button in der Arduino IDE, um den Code auf den Arduino hochzuladen
Sieh dir den Zustand des Lüfters an

Code-Erklärung

Sie können die Erklärung in der Kommentarzeile des obigen Arduino-Codes finden.
