Arduino - Potentiometer löst Relais aus

Wir werden lernen, wie man:

Wenn der analoge Wert des Potentiometers größer als ein Schwellenwert ist, schalte das Relais ein
Wenn der analoge Wert des Potentiometers niedriger als ein Schwellenwert ist, schalte das Relais aus
Wenn die Ausgangsspannung des Potentiometers größer als ein Schwellenwert ist, schalte das Relais ein
Wenn die Ausgangsspannung des Potentiometers niedriger als ein Schwellenwert ist, schalte das Relais aus

Indem man das Relais an eine Glühlampe, einen LED-Streifen, einen Motor oder einen Aktuator anschließt... Mit dem Potentiometer können wir die Glühlampe, den LED-Streifen, den Motor oder den Aktuator steuern.

Erforderliche Hardware

1	×	Arduino Uno R3
1	×	USB 2.0 Kabel Typ A/B (für USB-A PC)
1	×	USB 2.0 Kabel Typ C/B (für USB-C PC)
1	×	Potentiometer
1	×	Alternativ: 10k Ohm Trimmer Potentiometer
1	×	(Alternativ) Potentiometer Kit
1	×	(Alternativ) Potentiometer Module with Knob
1	×	Relais
1	×	Breadboard
1	×	Verbindungskabel
1	×	(Optional) Magnetschloss
1	×	(Optional) 12V Netzteil
1	×	(Optional) DC-Stromanschluss
1	×	(Empfohlen) Schraubklemmenblock-Shield für Arduino Uno
1	×	(Empfohlen) Breadboard-Shield für Arduino Uno
1	×	(Empfohlen) Gehäuse für Arduino Uno
1	×	(Empfohlen) Prototyping-Grundplatte & Breadboard-Kit für Arduino Uno

Oder Sie können die folgenden Kits kaufen:

1	×	DIYables STEM V3 Starter-Kit (Arduino enthalten)
1	×	DIYables Sensor-Kit (30 Sensoren/Displays)
1	×	DIYables Sensor-Kit (18 Sensoren/Displays)

Offenlegung: Einige der in diesem Abschnitt bereitgestellten Links sind Amazon-Affiliate-Links. Wir können eine Provision für Käufe erhalten, die über diese Links getätigt werden, ohne zusätzliche Kosten für Sie. Wir schätzen Ihre Unterstützung.

Über Relais und Potentiometer

Wenn Sie nichts über Relais und Potentiometer wissen (Pinbelegung, wie sie funktionieren, wie man sie programmiert ...), informieren Sie sich in den folgenden Tutorials darüber:

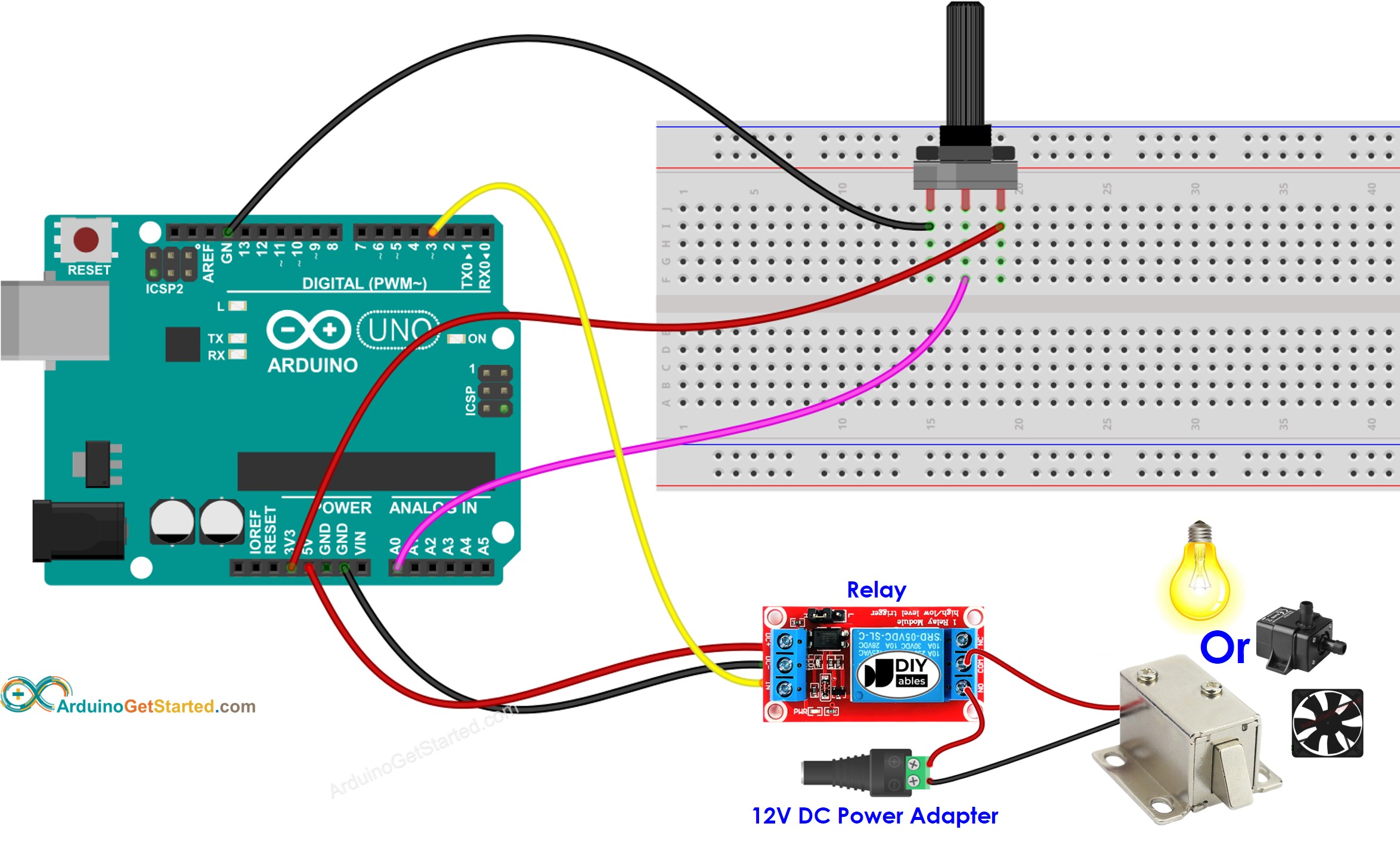

Verdrahtungsdiagramm

Dieses Bild wurde mit Fritzing erstellt. Klicken Sie, um das Bild zu vergrößern.

Arduino-Code - Analoger Schwellenwert

/* * Dieser Arduino Code wurde von newbiely.de entwickelt * Dieser Arduino Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt. * Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte: * https://newbiely.de/tutorials/arduino/arduino-potentiometer-triggers-relay */ // constants won't change const int POTENTIOMETER_PIN = A0; // Arduino pin connected to Potentiometer pin const int RELAY_PIN = 3; // Arduino pin connected to Relay's pin const int ANALOG_THRESHOLD = 500; void setup() { pinMode(RELAY_PIN, OUTPUT); // set arduino pin to output mode } void loop() { int analogValue = analogRead(POTENTIOMETER_PIN); // read the input on analog pin if(analogValue > ANALOG_THRESHOLD) digitalWrite(RELAY_PIN, HIGH); // turn on Relay else digitalWrite(RELAY_PIN, LOW); // turn off Relay }

Schnelle Schritte

Verbinden Sie Arduino über ein USB-Kabel mit dem PC
Öffnen Sie die Arduino-IDE, wählen Sie das richtige Board und den richtigen Port aus
Kopieren Sie den obigen Code und öffnen Sie ihn mit der Arduino-IDE
Klicken Sie auf die Schaltfläche Hochladen in der Arduino-IDE, um den Code auf den Arduino hochzuladen

Den Potentiometer drehen.
Die Änderung des Schaltzustands des Relais beobachten.

Code-Erklärung

Lies die zeilenweise Erklärung in den Kommentarzeilen des Quellcodes!

Arduino-Code - Schwellenwert der Spannung

Der analoge Wert des Potentiometers wird in eine Spannung umgewandelt und anschließend mit dem Spannungsschwellenwert verglichen, um das Relais auszulösen.

/* * Dieser Arduino Code wurde von newbiely.de entwickelt * Dieser Arduino Code wird der Öffentlichkeit ohne jegliche Einschränkung zur Verfügung gestellt. * Für vollständige Anleitungen und Schaltpläne besuchen Sie bitte: * https://newbiely.de/tutorials/arduino/arduino-potentiometer-triggers-relay */ // constants won't change const int POTENTIOMETER_PIN = A0; // Arduino pin connected to Potentiometer pin const int RELAY_PIN = 3; // Arduino pin connected to Relay's pin const float VOLTAGE_THRESHOLD = 2.5; // Voltages void setup() { pinMode(RELAY_PIN, OUTPUT); // set arduino pin to output mode } void loop() { int analogValue = analogRead(POTENTIOMETER_PIN); // read the input on analog pin float voltage = floatMap(analogValue, 0, 1023, 0, 5); // Rescale to potentiometer's voltage if(voltage > VOLTAGE_THRESHOLD) digitalWrite(RELAY_PIN, HIGH); // turn on Relay else digitalWrite(RELAY_PIN, LOW); // turn off Relay } float floatMap(float x, float in_min, float in_max, float out_min, float out_max) { return (x - in_min) * (out_max - out_min) / (in_max - in_min) + out_min; }
